Высоковольтная испытательная установка УВУ 100/100-02
Описание
Назначение высоковольтной испытательной установки УВУ-100/100-02:
Испытательная установка УВУ-100/100-02 предназначена для испытания изоляции силовых кабелей и электрооборудования напряжением постоянного тока величиной до 100 кВ.
Описание высоковольтной испытательной установки УВУ-100/100-02:

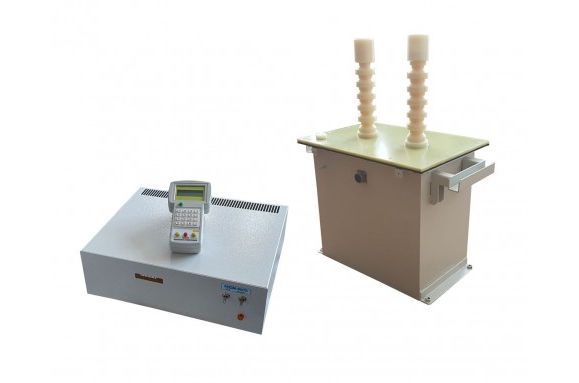

Установка состоит из высоковольтного блока, блока управления и дистанционного пульта с жидкокристаллическим дисплеем, на котором отображается вся необходимая информация, в том числе: названия программ, значения напряжений и токов в цифровой форме, результаты испытаний и т.д. Установка работает в режиме снятия показаний или в режиме автомата, по принципу «годен – не годен» и позволяет полностью автоматизировать процесс испытаний и программировать рабочие параметры, при этом, существует и ручной режим управления.
Особенности высоковольтной испытательной установки УВУ-100/100-02:
- 5 программ испытаний заложены в памяти встроенной микро-ЭВМ, оператор может составить от 1 до 16 программ по своему протоколу испытаний в зависимости от модели, данная функция сильно облегчает процесс испытаний, делая его максимально простым, точным и безопасным.
- установка измеряет значения переменного и постоянного тока.
- выходное напряжение стабилизированное.
- возможность работы с компьютером: автоматическая передача данных по испытаниям на ПК, ведение базы данных, автоматическое заполнение и распечатка протокола испытаний.
Высоковольтная испытательная установка УВУ-100/100-02 может использоваться:
- как отдельная установка с транспортировочной тележкой;
- в составе передвижной или стационарной электротехнической лаборатории с возможностью монтажа блока управления в стандартную промышленную 19" стойку.
Технические характеристики высоковольтной испытательной установки УВУ-100/100-02:
| Наименование параметра | Значение параметра |
|---|---|
| Диапазон устанавливаемых значений напряжения переменного тока на выходе не менее, кВ | 0 – 100 Стабилизированное! |
| Диапазон устанавливаемых значений напряжения постоянного тока на выходе не менее, кВ | 0 – 100 Стабилизированное! |
| Максимальное значение силы переменного тока на выходе не менее, мА | 1 – 20 |
| Максимальное значение силы постоянного тока на выходе не менее, мА | 1 – 10 |
| Границы относительной погрешности измерения не более | ± 3 % |
| Напряжение питающей сети, В | 220 ± 22 |
| Частота питающей сети, Гц | 50 ± 1 |
| Способы управления | Ручной и автоматический программный |
| Температура окружающей среды, °C | - 20 до +40 |
Комплектация высоковольтной испытательной установки УВУ-100/100-02:
- Блок управления;
- Первичный источник питания;
- Высоковольтный трансформатор;
- Комплект соединительных кабелей;
- Провода высоковольтные;
- Провода заземления;
- Документация.
Дополнительная комплектация высоковольтной испытательной установки УВУ-100/100-02:
- Тележка для транспортировки системы;
- Кювета водяная для проверки перчаток, бот , инструмента и т.д. (на 2 изделия);
- Стол-приспособление для испытаний штанг, изоляторов и др. до 100 кВ;
- Ячейка для испытаний трансформаторного масла до 100кВ;
- Блок работы с компьютером: автоматическая передача данных по испытаниям на ПК, ведение базы данных, автоматическое заполнение и распечатка протокола испытаний.
Сводная таблица:
| Наименование параметра | УВУ-100 | УВУ-100/100-02 | УВУ-100/100-05 | УВУ-100/100-07 |
| Напряжения переменного тока, кВ | 0 – 100 | |||
| Напряжения постоянного тока, кВ | - | 0 – 100 | 0 – 100 | 0 – 100 |
| Сила переменного тока, мА | 1 – 20 | 1 – 20 | 1 – 100 | 1 – 175 |
| Сила постоянного тока, мА | - | 1 – 10 | 1 – 50 | 1 – 90 |
| Погрешность, % | ± 3 % | |||
| Напряжение сети, V | 220 ± 22 / 50 ± 1 | |||
| Управление | Ручной и автоматический программный | |||
| Температура, °C | - 20 до +40 | |||
