Стационарная высоковольтная лаборатория ИСЗ и электрооборудования ВИЛ СЭТ-50

Описание

Цифровая стационарная высоковольтная лаборатория испытаний средств защиты и электрооборудования ВИЛ СЭТ-50

Разработана в соответствии с ведомственным проектом «Цифровая энергетика» Министерства Энергетики РФ и Постановления Правительства РФ от 02.03.2019 N 234 (ред. от 07.12.2019) "О системе управления реализацией национальной программы «Цифровая экономика Российской Федерации».

Назначение высоковольтной испытательной лаборатории ВИЛ СЭТ-50:

Стационарная высоковольтная лаборатория ВИЛ СЭТ-50 предназначена для выполнения периодических и внеочередных испытаний средств защиты (диэлектрических перчаток и бот, инструмента с изолирующими ручками, указателей напряжения, измерительных и изолирующих клещей, и изолирующих штанг) и электрооборудования до 50кВ. Дополнительно возможно расширить функционал высоковольтной лаборатории испытаниями трансформаторного масла, автоматических выключателей, силовых трансформаторов, ОПН, разрядников и механическими испытаниями лестничных конструкций, монтерских поясов, лазов, когтей страховочных, канатов, изолирующих подставок и т.д.

Описание высоковольтной испытательной лаборатории ВИЛ СЭТ-50:

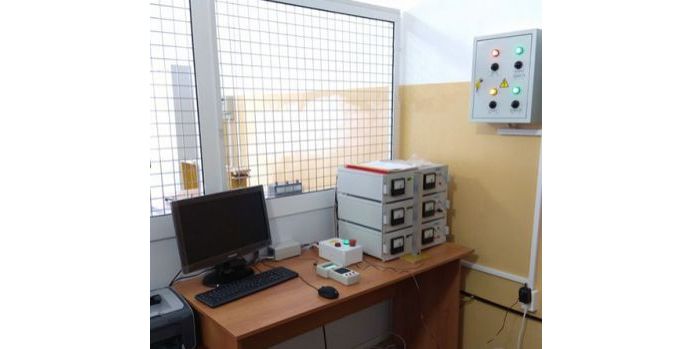

Стационарная лаборатория испытаний средств защиты ВИЛ СЭТ-50 состоит из 3 основных стендов, которые могут функционировать независимо друг от друга, а также как единая система. Состав лаборатории оптимизирован для удобства персонала и имеет минимальное количество органов управления: единый центр управления и обработки результатов измерений состоящий из пультов управления и компьютера. Абсолютно электробезопасный пульт управления с ЖКИ дисплеем и отображением буквенно-цифровой информации, с передачей данных в блок управления по инфракрасному каналу без соединительных проводов и далее в компьютер. Конструкция блоков управления в международном формате «Евроконструктив 19”» с возможностью установки в стойку.

Электронная регистрация результатов испытаний с последующей автоматической передачей данных на компьютер, расстановкой данных в текст готового шаблона и распечаткой протоколов испытаний с возможностью передачи данных в удаленную базу данных по сети. Программное обеспечение «Регистратор СЭТ-ЛАБ» представляет собой программу работы с оборудованием и базу данных результатов. Оператора может создавать собственные программы испытаний (до 19шт). Также, имеется возможность работать в ручном режиме управления путем снятия показаний параметров, или по принципу «годен – не годен».

Измерение 2-мя типами приборов: цифровая индикация на ЖКИ дисплее и стрелочная.

Высокоэффективная система имеет минимальное время подготовки цикла испытания. Основные программы испытаний СИЗ находятся в меню пульта системы, и во время выполнения автоматического испытания оператор может не контролировать процесс, а готовить следующее изделие. Работа оператора в 3 шага:

1. Закрепил изделие;
2. Запустил нужную программу испытаний( боты/перчатки/инструмент и т.д.);
3. Распечатал или сохрани в базу данных протокол испытаний.

Высоковольтная испытательная лаборатория ВИЛ СЭТ-50 отвечает требованиям Декларации Таможенного союза о соответствии ТР ТС 004/2011, ТР ТС 020/2011; Получен Сертификат соответствия требованиям ГОСТ Р.

В состав высоковольтной испытательной лаборатории ВИЛ СЭТ-50 входят следующие стенды:

• СТЕНД для испытаний средств защиты и инструмента напряжением до 15 кВ;
• СТЕНД для испытаний указателей напряжения до 1000В;
• СТЕНД для испытания изолирующих штанг, изоляторов и электрооборудования напряжением до 50Кв;

Испытательная лаборатория по требованию Заказчика может дополнительно комплектоваться:

• СТЕНД для испытания трансформаторного масла до 100кВ;
• СТЕНД испытание силовых трансформаторов;
• СТЕНД испытания автоматических выключателей;
• СТЕНД механических испытаний лестниц, когтей, лазов, канатов и т.д.;
• СТЕНД испытания вентильных разрядников и ограничителей перенапряжения до 10 кВ.

Технические характеристики высоковольтной испытательной лаборатории ВИЛ СЭТ-50:

Параметры питания:

• Напряжение питания лаборатории 220/380 ± 20В; (в зависимости от состава)
• Частота питающей сети 50 ± 1 Гц;

1. Автоматизированный стенд испытаний средств защиты и инструмента напряжением до 15Кв: предназначен для проверки и последующей сушке диэлектрических перчаток, бот, калош, инструмента с изолирующими ручками и т.д. Проводит испытания в автоматическом режиме 4-х изделий одновременно, при этом оператор необходим только для загрузки изделия в соответствующее приспособление и нажатии кнопки «ПУСК». Сменные картриджи для испытуемых изделий, позволяют экономить время, затрачиваемое на установку изделий.

Технические характеристики стенда испытаний средств защиты до 15кВ

• Наибольшее рабочее переменное напряжение 0 - 15кВ, (регулируется с дискретой 25 В);
• Диапазон измеряемых токов утечки, не менее 0,1 - 10 мА;
• Электронный способ регулировки напряжения. (без ЛАТРа);
• Вывод информации 2-мя типами приборов: цифровая индикация и стрелочная;
• Относительная погрешность измерения напряжения, не более 3%;
• Возможность программирования скорости подъёма и спада напряжения, времени испытаний;

Режимы управления:

• ручной (оператор задает напряжение, макс. ток и время испытаний);
• полностью автоматический (по встроенным готовым программам испытаний на каждый тип изделий);

Состав стенда испытаний средств защиты до 15кВ:

• Высоковольтный блок.
• Ванна №1 из нержавеющей стали с порошковой покраской для одновременного проведения испытаний средств защиты не менее 4-х шт. перчаток или 4-х шт. бот. По заказу возможна установка система полуавтоматического заполнения водой изделий и подъема каретки;
• Автоматическая сушка для испытанных СИЗ. Поддерживает заданную температуру сушильной камеры с программируемой температурой до 50° С, имеет принудительную продувку теплым воздухом, светодиодный цифровой дисплей, таймер. Вместимость 22 перчатки / 4 пары бот;
• Сменные картриджи для загрузки испытуемых изделий;

2. Автоматизированный стенд испытаний указателей напряжения до 1000в. Предназначен для испытания различный указателей напряжения. Испытания проходят в автоматическом или ручном режиме.

Технические характеристики стенда испытаний указателей напряжения:

• Напряжение питания стенда, В 220 50 Гц;
• Диапазоны испытательных напряжений промышленной частоты:
  • 0 - 3 кВ.постоянное напряжение;
  • 0 - 2,5 кВ. переменное напряжение;
• Мощность 500Вт.

Электронный способ регулировки (без ЛАТРа) позволяет плавно изменять значение напряжение с дискретой 1В.

• Погрешность измерения напряжения, не более 3%;
• Диапазон измеряемых токов утечки: 0 - 50 мА;
• Возможность программирования скорости подъёма и спада напряжения, времени испытаний.

Состав стенда испытаний указателей напряжения

• Приспособление для испытания указателей;
• Водяная кювета из нержавеющей стали с порошковой покраской №2 для испытания указателей;
• Консольный стол для работы при испытаниях.

3. Автоматизированный стенд испытаний изолирующих штанг и электрооборудования до 50 кВ: предназначен для проверки изолирующих штанг, токоизмерительных клещей, изолирующих клещей, изоляторов, указателей ВН и электрооборудования. Проводит испытания в автоматическом режиме, при этом оператор необходим только для крепления изделия. После нажатия кнопки «пуск» стенд в автоматическом режиме проведет испытание повышенным напряжением и выдаст результат в базу данных компьютера и распечатает протокол.

Технические характеристики стенда:

• Напряжение питания стенда, В 220 50 Гц.;
• Рабочее переменное напряжение 0 - 50кВ (регулируется с дискретой 25 В) электронный способ регулировки напряжения (без ЛАТРа);
• Максимальный выходной ток 0-10 мА;
• Погрешность измерения напряжений, промышленной частоты, не хуже 3%.

Режимы управления:

• ручной (оператор задает напряжение, макс. ток и время испытаний);
• полностью автоматический (по встроенным готовым программам испытаний на каждый тип изделий);

Состав стенда:

• Высоковольтный блок;
• Приспособления для испытаний различного электрооборудования до 50 кВ. (В том числе для изолирующих штанг).

Функционал высоковольтной испытательной лаборатории ВИЛ СЭТ-50 может быть расширен следующими стендами:

4. Стенд испытания трансформаторного масла: предназначен для различных испытаний трансформаторного масла и других жидких диэлектриков.

Технические характеристики стенда:

а) Установка для определения пробивного напряжения трансформаторного масла и других жидких диэлектриков до 100 кВ. Установка полностью автоматизирована. Выполняются процессы перемешивания, циклы испытаний и рассчитываются результаты. Система в автоматическом режиме без участия человека проводит цикл испытаний и индуцирует среднее напряжение пробоя, коэффициент вариации, температуру в помещении.

Технические характеристики:

• Напряжение питания стенда, В 220 50 Гц.;
• Наибольшее рабочее переменное напряжение 100 кВ.;
• Синусоидальная форма испытательного напряжения;
• Режим управление: ручной или автоматический;
• Автоматическая фиксация результатов испытаний и расчет коэффициэнтов;
• Автоматическая передачи данных на компьютер, расстановка данных в текст и распечатка протоколов испытаний.

б) Установка измерения диэлектрических потерь жидких диэлектриков: предназначена для измерения тангенса угла диэлектрических потерь трансформаторного масла и некоторых других жидких диэлектриков проводимых по ГОСТ 6581-75.

Технические характеристики:

• Диапазон измерений тангенса угла диэлектрических потерь от 1. 10-4 до 0,99;
• Диапазон измерения емкости при испытательном напряжении от 1,5 до 2 кВ от 5 пФ до 100 пФ;
• Время нагрева до 90 °C, мин 80±20;
• Обеспечивает вывод результатов измерений на жидкокристаллический дисплей (ЖКИ) блока индикации;
• Связь между высоковольтным измерительным блоком и блоком индикации осуществляется по радиоканалу в диапазоне частот 845-945 МГц. Устойчивость радиосвязи на расстоянии 5-7 м обеспечивается уровнем выходной мощности передатчика в 1 мВт.

4. Стенд испытания автоматических выключателей: предназначен для проверки работоспособности и снятия ампер-секундных характеристик автоматических выключателей защиты, работающих в цепях переменного тока, с регистрацией значений тока и времени срабатывания автоматических выключателей.

Проверка характеристик автоматических выключателей, подключенных непосредственно к электросети, путем создания искусственного замыкания за местом установки проверяемого выключателя, регулирование значения тока короткого замыкания, измерение времени отключения выключателя и действующего значения тока в момент отключения. Выдача регулируемого тока. Измерение действующего значения тока и времени срабатывания проверяемого автомата.

Автоматический контроль работоспособности основных узлов устройства при включении питания. Накопление и хранение в памяти устройства информации о результатах испытаний. Передача накопленной информации на ПК для оформления отчетов.

Технические характеристики:

• максимальный ток In до 2500А;
• ток перегрузки до 12 кА;
• диапазоны измерения силы переменного тока А:
  • от 0,025 до 25
  • от 0,025 до 250
  • от 0,025 до 2500

Состав стенда:

• Испытательная установка.
• Силовой трансформатор.
• Комплект соединительных проводов для проверки АВ от сети;
• Комплект соединительных проводов для проверки АВ через внешний нагрузочный трансформатор;
• Рабочий стол с электропитанием, заземлением.

6. Стенд испытаний силовых трансформаторов предназначен для испытания трансформаторов напряжения 10/0,4 кВ повышенным напряжением и измерения тока и потерь холостого хода, коэффициента трансформации и омического сопротивления обмоток по постоянному току.

Состав стенда:

• измеритель параметров трансформаторов Коэффициент-3.3.
• первичный источник питания.
• испытательный трансформатор 50кВ/10 кВА (возможен вариант 100кВ).
• прибор Виток.
• мегаомметр Е 6-24.

Технические характеристики:

1. Испытание повышенным напряжением
   • Диапазон испытательных напряжений, кВ 4…50 (100)
   • Погрешность измерения напряжений, не более, % 3
   • Ток срабатывания защиты по низкой стороне, не более, 30 А
   • Подъем напряжения: ручной
   • Снятие напряжения: ручное
2. Измерения тока и потерь холостого хода
   Измерения тока и потерь холостого тока проводятся в соответствии с технической документацией на измеритель Коэффициент-3.3
3. Измерение коэффициента трансформации
   Измерения тока и потерь холостого тока проводятся в соответствии с технической документацией на измеритель Коэффициент-3.3
4. Измерение омического сопротивления обмоток постоянному току
   • Диапазон измерения сопротивления, Ом 0,00001 – 10*5
   • Погрешность измерения сопротивления, не более, % 0,5
   • Ток срабатывания защиты по низкой стороне, не более, 30 А
5. Измерение сопротивления изоляции
   Измерение сопротивления изоляции производится мегаомметром Е 6-24.

7. Автоматизированный стенд механических испытаний предназначен для испытаний средств подмащивания: лестничных конструкций, монтерских поясов, лазов, когтей страховочных, канатов, изолирующих подставок и т.д.

Стенд проводит испытания в автоматическом режиме при этом оператор необходим только для закрепления изделия в соответствующее приспособление. Для создания усилия используется пневмоцилиндр, управляемый микропроцессором, позволяющий в ручном или автоматическом режиме плавно (с дискретой 1 кг) регулировать величину усилия и время испытаний.

После нажатия кнопки «пуск» пневмоцилиндр создает необходимое усилие и выдает результат в базу данных компьютера и распечатает протокол.

Технические характеристики стенда механических испытаний.

• Напряжение питания стенда, В 220 , 50 Гц.;
• Максимальное испытательное усилие, кг. – 600 (регулируется с дискретой 1 кг.);
• Режим управления: полуавтоматический (оператор задает усилие и время испытаний) или полностью автоматический (по встроенным программам испытаний);
• Максимальное количество программ - до 19 + ручной режим управления;
• Автоматическая фиксация результатов испытаний;
• Возможность передачи данных на компьютер и распечатка протоколов испытаний;
• Низкий уровень шума.

Состав стенда механических испытаний:

• Механический каркас;
• Пневмоцилиндр;
• Компрессор;
• Блок управления;
• Блок пневматики.

8. Кроме испытательных стендов в высоковольтной испытательной лаборатории ВИЛ СЭТ-50 присутствуют следующие компоненты:

1. Ограждение из алюминиевого профиля с хромированной защитной сеткой согласно плана помещения Заказчика. Высота ограждения 2м;
2. Входная дверь с предупреждающим звуковым сигналом, световым табло и защитным конечным выключателем;
3. Электрозамок с механической блокировкой;
4. Электрошкаф автоматики силового питания 220в и комплект соеденительных кабелей;
5. Место оператора в составе:
   • Стол оператора + стул
   • Компьютер + МФУ + блок связи с компьютером + Программное обеспечение «Регистратор СЭТ-ЛАБ»
6. Стеллажи для хранения изделий 2 шт;
7. Шкаф для хранения средств индивидуальной защиты, используемых при проведении испытаний;
8. Комплект средств индивидуальной защиты при проведении испытаний: перчатки 2 пары, коврик диэлектрический, калоши, боты, штанга оперативная, аптечка.
9. Комплект методик проведения высоковольтных, низковольтных.
10. Комплект технической документации (схемы, чертежи).
