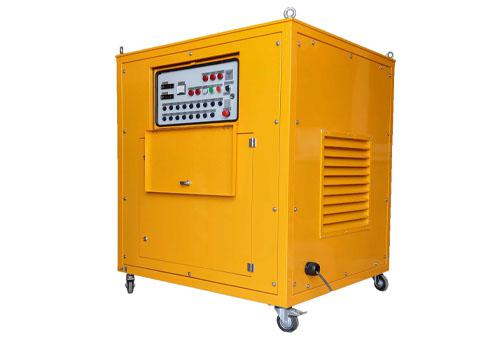

Энергетическая нагрузочная система (УНМ-20)
Энергетическая нагрузочная система (УНМ-20)
Универсальный нагрузочный модуль предназначен для испытаний под нагрузкой, проведение периодической проверки и диагностики работы электротехнического оборудования.
Конструкция: металлический кожух на раме для установки на открытом воздухе, со съемными и открывающимися панелями для легкого доступа внутрь модуля. Шкаф управления и контроля с панелью приборов. Клеммная колодка для подключения источников питания.
Управление: Удаленное режим - с панели оператора через программное обеспечение, поставляемое вместе с оборудованием.
Местный режим - с помощью кнопок управления расположенных на УНМ.
| Наименование параметра | Значение |
| Количество корпусов нагрузочного модуля | 1 |
| Номинальная мощность нагрузочной системы, кВт | 12 |
| Номинальное рабочее напряжение постоянного тока, В | 28 |
| Тип нагрузки | Активная (Резистивный) |
| Количество ступеней набора/ сброса нагрузки, шт | 17 |
| Номинал ступени набора/ сброса нагрузки и количество |
0,5 А -2 шт. 1 А - 4 шт. 5 А - 3 шт. 10 А - 2 шт. 30 А - 2 шт. 50 А - 2 шт. 100 А - 2 шт. |
| Минимальный шаг набора нагрузки, А | 0,5 |
| Максимальный ток нагрузки, А | 420 |
| Набор нагрузки (Регулировка шага) | Ступенчатая |
| Включение ступеней | Независимое |
| Тип охлаждения | Воздушное принудительное |
| Направление воздушного потока | Горизонтальное |
| Устройство охлаждения | Вентиляция 380 В, 50 Гц, 3 фазы |
| Класс защиты кожуха нагрузки | IP 54 |
| Климатическое исполнение | УХЛ 1 |
| Диапазон рабочих температур, °С | -45...+40 |
| Исполнение модуля | Всепогодный на 4-х колесах |
| Максимальная температура нагрева резистивных элементов, не более, °С | 400 |
| Окраска | Порошкова краска RAL1033 |
|
Управление: - Локально (Встроенная панель управления непосредственно на нагрузке) - Дистанционно (Выносная панель управления типа С310-Б с аварийной кнопкой отключения на расстоянии - 50м) |
- кнопочная - цифровая (сенсорная) |
|
Режим работы |
Круглосуточная непрерывная |
|
Габаритные размеры ДхШхВ, мм |
1260х1230х1500 |
|
Масса, не более, кг |
320 |
|
Тип нагревательного резистивного элемента |
Нихром (NiCr 80/20) |
Примечание - Технические характеристики уточняются и выполняются по согласованию с заказчиком.
Спецификация:
| № п/п | Обозначение | Количество |
| 1 | Основное оборудование УНМ | |
| Универсальный нагрузочный модуль (УНМ) | 1 | |
| Выносной кнопочный пост КП | 1 | |
| Панель оператора СП310-Б | 1 | |
| 2 | Комплект монтажных частей | 1 |
| 3 | ЗИП | 1 |
| 4 | Документация | 1 |
Примечание - Комплектность может уточняться или изменяться по согласованию с заказчиком и поставщиком оборудования.
