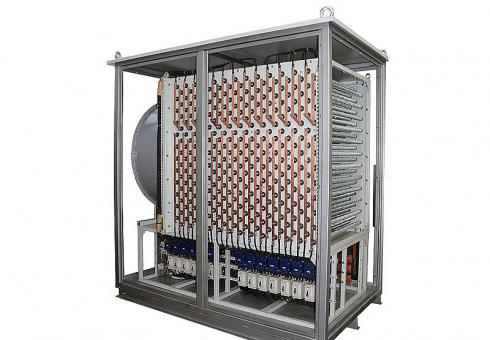

Модуль нагрузочный 600 кВт (УНМ - 630)
Модуль нагрузочный 600 кВт (УНМ - 630)
Модуль нагрузочный 600 кВт (УНМ - 630) (далее по тексту - модуль, УНМ-630) предназначен для испытания дизельных электростанций.
Каждая испытательная установка изготавливается исключительно по техническому (индивидуальному) заданию заказчика.
Данная позиция представлена как один из вариантов.
| Технические характеристики | Показатель |
|---|---|
|
Мощность модуля нагрузочного, кВт |
600 |
|
Тип нагрузки |
Активная (Резистивная) нагрузка. |
|
Наименование нагрузочных резистивных элементов |
ТЭНы со спирально-навивным оребрением |
|
Материал оболочки резистивных элементов |
Нержавеющая сталь с керамическими изоляторами |
|
Напряжение, В |
0,23/0,4 |
|
Род тока |
Переменный |
|
Частота тока, Гц |
50 |
|
Количество фаз |
3 + N |
|
Ступень регулирования нагрузки, кВт |
48 |
|
Число ступеней регулирования |
13 |
|
Управление нагрузочным модулем |
Аналоговая панель приборов (кнопки) – местно |
|
Функции панели управления |
Управление ступенями и модулем с индикацией рабочих и аварийных режимов |
|
Контроль и регистрация параметров |
1. Мощность (кВт); 2. Частота (Гц); 3. Напряжения линейные, фазные (В); 4. Токовая нагрузка пофазно (А). |
|
Охлаждение |
Принудительное, воздушное Питание от нагружаемого источника питания. |
|
Аварийная защита |
От перегрева, от перегрузки, от токов короткого замыкания, от отсутствия потока воздуха, пожарная сигнализация |
|
Режим работы |
Непрерывный |
|
Исполнение нагрузочной установки |
Всепогодный контейнер/капот (Диапазон рабочих температур от -400С до + 400С) |
|
Степень защиты оболочки |
IР55 |
|
Нагружаемое оборудование |
Дизельные электростанции (ДЭС) |
|
Масса модуля, кг, не более |
1400 |
|
Масса кабеля (1500м) 1х70мм2, кг, не более |
1350 |
Спецификация:
|
№ п.п |
Наименование |
Количество, шт |
|
1 |
2 |
3 |
|
1 |
Модуль нагрузочный 600 кВт (УНМ - 630) |
1 |
|
2 |
Кабель 1х70 мм2 (150 м) |
10 |
|
3 |
Комплект технической документации |
1 |
Таблица – Основной комплект поставки модуля.
|
№ |
Обозначение |
Наименование единицы |
Количество |
|
I |
Основное оборудование |
||
|
1.1 |
АИЕЛ.441462.050 |
Модуль нагрузочный 600 кВт (УНМ-630) |
1 |
|
1.2 |
- |
Кабель 1х70 мм2 (150 м) |
10 |
|
II |
Документация |
||
|
1 |
АИЕЛ.441462.050 ПС |
Паспорт |
1 |
|
2 |
АИЕЛ.441462.050 РЭ |
Руководство по эксплуатации |
1 |
|
3 |
- |
Опись вложения |
1 |
|
4 |
- |
Сертификат |
1 |
|
III |
Документы на измерительные приборы, входящие в состав ШСО* |
||
|
1 |
SATEC PM130P-PLUS-5-50Hz-H-ACDC-870 Прибор для измерения показателей качества и учёта электрической энергии |
Паспорт |
1 |
|
2 |
Термодат 10M5/1УВ/1P/1T |
Руководство пользователя |
1 |
|
4 |
Термопара - ТД715-d6-H030-L3-M16-ХА-СП80 (-150...+800С) |
Паспорт |
1 |
|
3 |
Трансформатор тока ТШП-0.66-5-0.2S-1000/5 У3 |
Этикетка |
3 |
