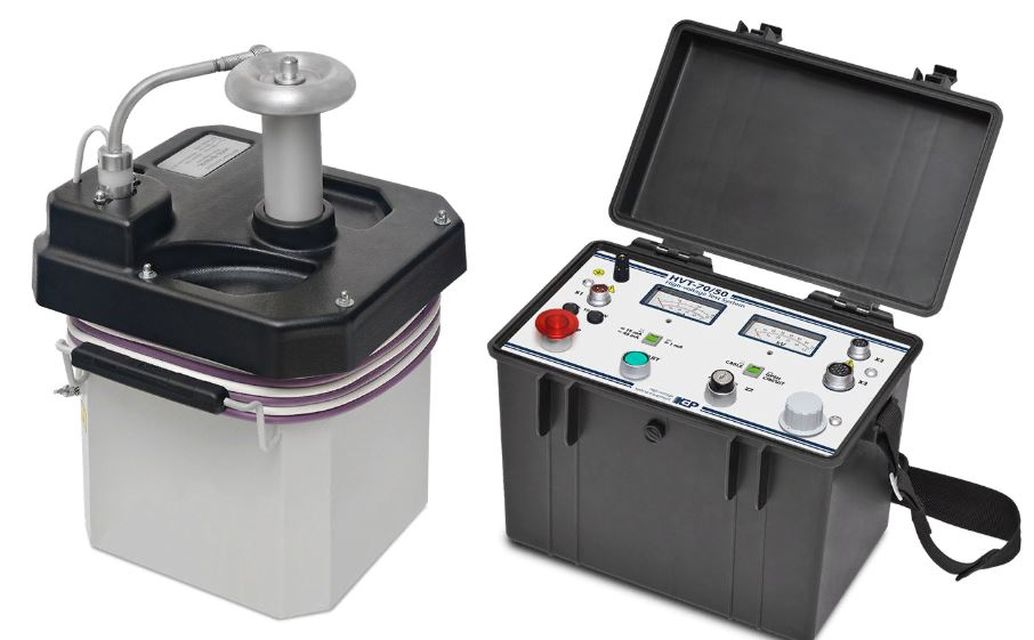

HVT-70/50 установка испытательная
Описание
Аппарат испытания диэлектриков HVT-70/50 предназначен для испытания изоляции силовых кабелей и твердых диэлектриков выпрямленным напряжением 70 кВ, а также для испытания твердых диэлектриков синусоидальным напряжением частотой 50 Гц в пределах 50 кВ.
| Параметр | Значение |
| Выходное напряжение, кВ: | |
| - переменное | 0 - 50 |
| - выпрямленное | 0 - 70 |
| Основная приведенная погрешность напряжения, % | ±3 |
| Cила тока на выходе аппарата, мА: | |
| - на переменном напряжении | 0 – 40** |
| - на выпрямленном напряжении | 0 – 1* / 15 |
| Основная приведенная погрешность измерения силы тока, % | ±3 |
| Защита по силе тока на выходе аппарата, мА: | |
| - переменного напряжения | 40 |
| - выпрямленного напряжения | 15 |
| Напряжение питающей сети однофазного переменного тока, В | 230 ± 10% |
| Частота питающей сети, Гц | 50±1 |
| Потребляемая мощность, кВ•А, не более | 3 |
| Масса БУ, кг, не более | 14 |
| Масса БВН (L), кг, не более | 35 |
| Габаритные размеры БУ, Ш×В×Г, мм, не более | 349 × 266 × 240 |
| Габаритные размеры БВН, Ш×В×Г, мм, не более | 360 × 500 × 310 |
| Средний срок службы, лет | 10 |
* - на данном диапазоне погрешность измерения силы тока не нормируется;
** - аппарат работает в повторно-кратковременном режиме с продолжительностью включения 17 % и длительностью цикла до 60 мин
Аппарат рассчитан для эксплуатации в помещениях или под навесом при следующих условиях:
| Параметр | Значение |
| Температура окружающего воздуха, ˚С | от -10 до +40 |
| Относительная влажность воздуха, %, не более | 80 при 25° С |
| Атмосферное давление, мм рт. ст. | от 630 до 800 |
