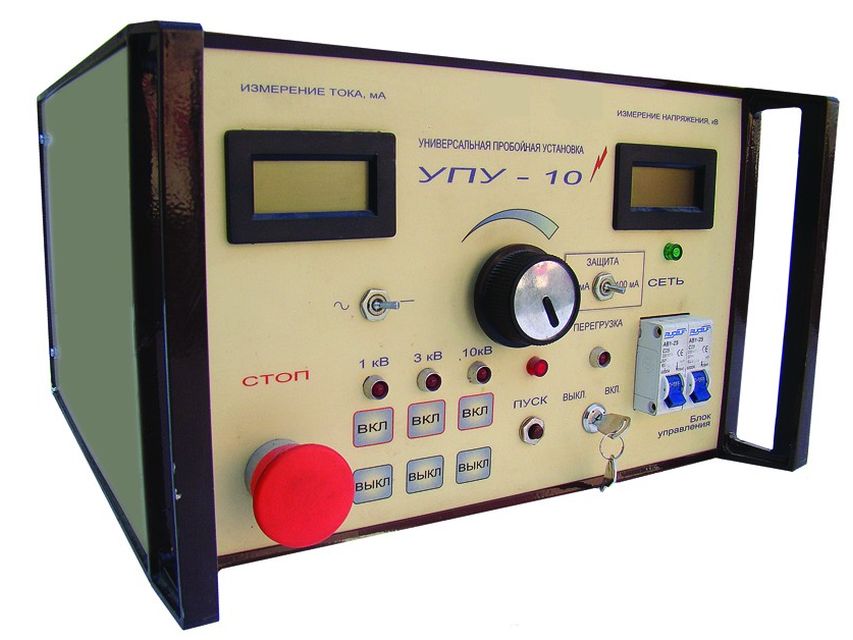

Установка пробойная универсальная УПУ-10М

 Установка пробойная универсальная УПУ-10М  предназначена для испытания изоляции электротехнического оборудования и материалов  переменным синусоидальным напряжением частотой 50 Гц и выпрямленным напряжением отрицательной полярности, регулируемым в пределах  0-10 кВ с выходным током до 100 мА.
Область применения – электротехника и энергетика.
Благодаря повышенному выходному току установка может быть использована для испытания на переменном напряжении изоляции обмоток крупных электрических машин. С успехом может быть использована для испытания защитных средств на соответствующие напряжения  (перчатки и т.п.), а также для заряда емкостных накопителей энергии.
Установка рассчитана для эксплуатации в помещениях или под навесом при рабочих значениях температуры воздуха от плюс 5°С до плюс 40° С, относительной влажности до 80 % при температуре плюс 20° С и атмосферном давлении 84,0 – 106,7 кПа (630 – 800 мм. рт. ст.).
Питание – однофазная сеть синусоидального переменного тока напряжением 22020 В,  частотой 501 Гц.
Установка обслуживается одним оператором с правом работы на установках с напряжением выше 1000В.

Пределы установки выходного напряжения, кВ,    -                                                        1; 3; 10
Приведенная относительная погрешность установки и измерения выходного
   напряжения, %, не более,     -                                                                                                  3
Максимальный выходной ток, мА,     -                                                                                   100
Приведенная относительная погрешность измерения тока, %,  не более -                  3
Порог срабатывания токовой защиты, мА, -                                                                     102±2
Потребляемая мощность, В.А,  не более                                                                             1000
Габаритные размеры, мм, блок управления             -                                                 320х200х355

блок высокого напряжения           -                                                                                 315х290х410
Масса, кг, не более:
блок управления                                                                                                -                         15
блок высокого напряжения                                                                               -                      25
Время  работы в непрерывном режиме при максимальной мощности, час,    -         8
Средний срок службы изделия,  лет                  –                                                                   6

ПРИМЕЧАНИЕ.   Киловольтметр установки измеряет  на переменном напряжении - действующее  значение, на выпрямленном – амплитудное значение напряжения.
Миллиамперметр на переменном токе измеряет действующее значение, на выпрямленном
среднее (средневыпрямленное) значение тока.
