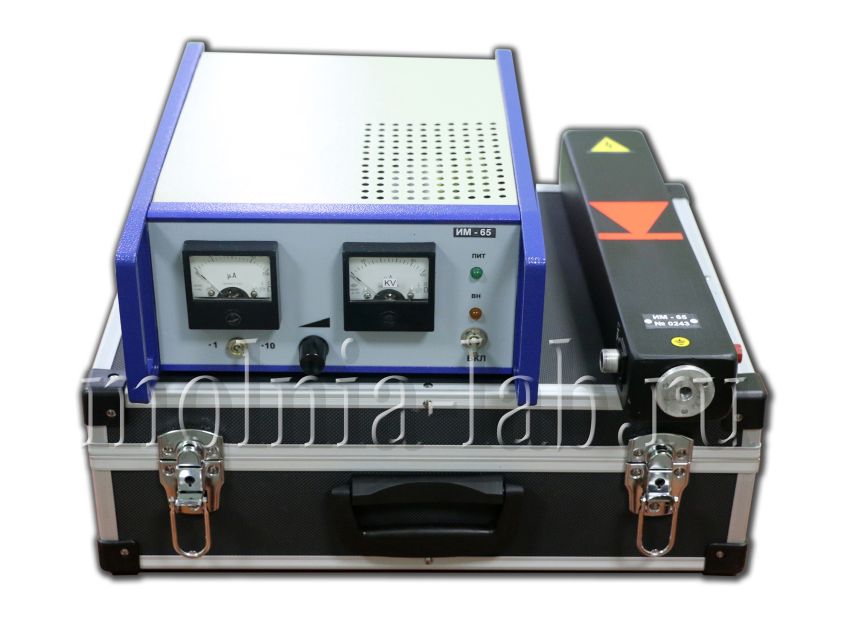

Установка для испытания изоляции напряжением ИМ-65

Установка типа ИМ-65 предназначена для испытания выпрямленным напряжением изоляции силовых кабелей, шинопроводов, опорных и проходных изоляторов, ограничителей перенапряжений, разрядников, а так же изоляции силовых трансформаторов.

Установка может быть использована в качестве в/в мегомметра.

Установкой также можно проверять пробивные напряжения (реальный класс) полупроводниковых силовых приборов (диоды,тиристоры, симисторы).

Установка рассчитана для эксплуатации под навесом, исключающим прямое попадание осадков или в помещениях при рабочих значениях температуры воздуха от 0ºС до +40ºС ,относительной влажности 80% при температуре +20ºС и атмосферном давлении 84,0-106,7 кПа(630-800 мм.рт.ст.).

Технические характеристики:

Напряжение питания: переменного тока от сети 50Гц (В)    220±15%

Постоянное напряжение от АБ (В)                                                  12±10%

Ток потребления : от сети не более (А)                                            1,5А

от АБ не более (А)                                                                                   14 А

Максимальное выходное выпрямленное напряжение кВ           65

Полярность относительно ┴                                                      отрицательная

Ток нагрузки

    -при напряжении 65 кВ не менее (мА)                                       10±10%

    -при напряжении 30кВ не менее (мА)                                       2,0±10%

ток К.З. (мА)                                                                                            10±10%

Габаритные размеры :

Блок управления (БУ) (мм)                                                            360x250х125

Блок умножения напряжения (БУН) (мм)                                   410х65х50

Суммарная масса установки (кг)                                                           9

Время подготовки аппарата к проведению работ по (мин)           5

испытанию изоляции с учетом правил ТБ не более (мин)             5

В аппарате предусмотрены:

• Плавное регулирование выходных параметров от 0 до 65 кв

• Возможность питания от сети ~220В и от аккумуляторной батареи автомобиля 12,6 В.

• Работоспособность аппарата в режиме Х.Х. и К.З.
