Аппарат АИСТ 50/70М с "сухим" трансформатором

Высоковольтная испытательная установка аппарат испытания диэлектриков АИСТ 50/70М предназначена для испытания электрооборудования, электрической прочности изоляции силовых кабельных линий и твердых диэлектриков высоким напряжением переменного тока промышленной частоты до 50 кВ и постоянного тока до 70 кВ.

Высоковольтная испытательная установка аппарат испытания диэлектриков АИСТ 50/70М поставляется в двух вариантах исполнения - переносная установка с пультом управления в сумке-чехле и комплект для установки в стационарную или передвижную электротехническую лабораторию высоковольтных испытаний с возможностью монтажа пульта управления в стандартную промышленную 19" стойку управления.

Отличительной особенностью модификации аппарата испытания диэлектриков АИСТ 50/70М с "сухим" трансформатором является использование испытательного трансформатора сухого типа. Это компактная, легкая эргономичная конструкция, имеет высокие влагостойкие показатели, не требует обслуживания в течение всего срока службы.

Технические характеристики аппарата испытания диэлектриков АИСТ 50/70М с сухим трансформатором:

• диапазон переменного испытательного напряжения - от 1кВ до 50кВ;
• диапазон выпрямленного испытательного напряжения – от 2кВ до 70кВ;
• максимальное значение тока нагрузки на переменном напряжении - 50мА;
• максимальное значение тока нагрузки на выпрямленном напряжении - 25мА;
• Относительная погрешность измерения тока и напряжения не более 3%;
• Режим испытаний – ручной и автоматический (в автоматичесом режиме настраиваются параметры предела высокого напряжения, скорости подъема испытательного напряжения, ток отсечки, время выдержки испытательного напряжения);
• Возможность подключения к компьютеру и автоматического протоколирования результатов испытаний (по просьбе заказчика);
• Вес пульта управления - 13 кг;
• Вес высоковольтного трансформатора 25 кг;
• Высоковольтный трансформатор сухой необслуживаемый;
• Возможность транспортировки на легковом автомобиле в любом положении;

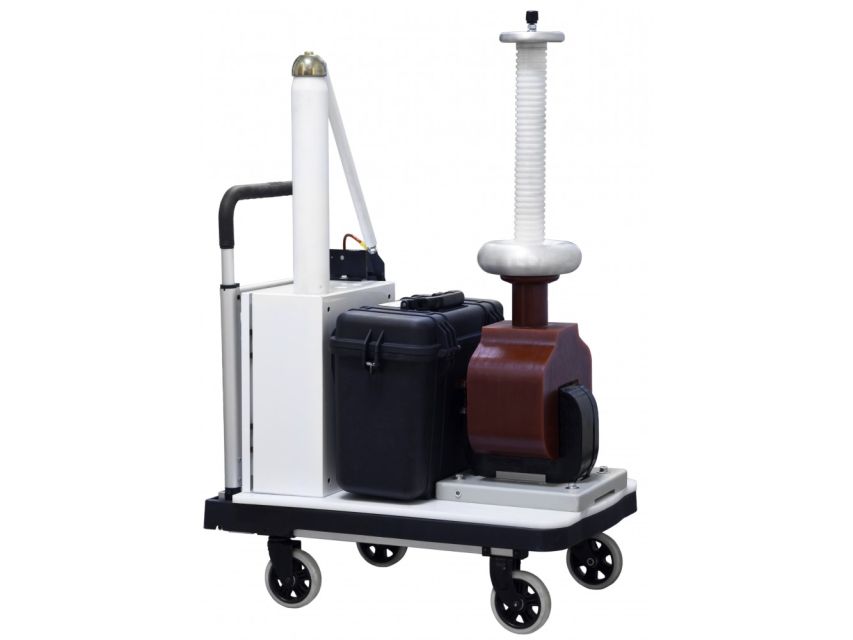

• В комплекте поставляется тележка, позволяющая транспортировать силами одного человека.

Габаритные размеры:
• пульта управления 390 х 390 х 185 мм;
• высоковольтного трансформатора 330 х 280 х 510 мм.

Исполнение высоковольтного трансформатора возможно в следующих вариантах (по согласованию):
3кВА / 60мА; 5кВА / 100мА; 10кВА / 200мА; 15кВА / 300мА; 20кВА / 400мА; 30кВА / 600мА.

В связи с постоянным совершенствованием, технические характеристики, конструкция и внешний аппарата испытания диэлектриков АИСТ 50/70М с сухим трансформатором могут незначительно отличаться от фактически приобретенного изделия.
