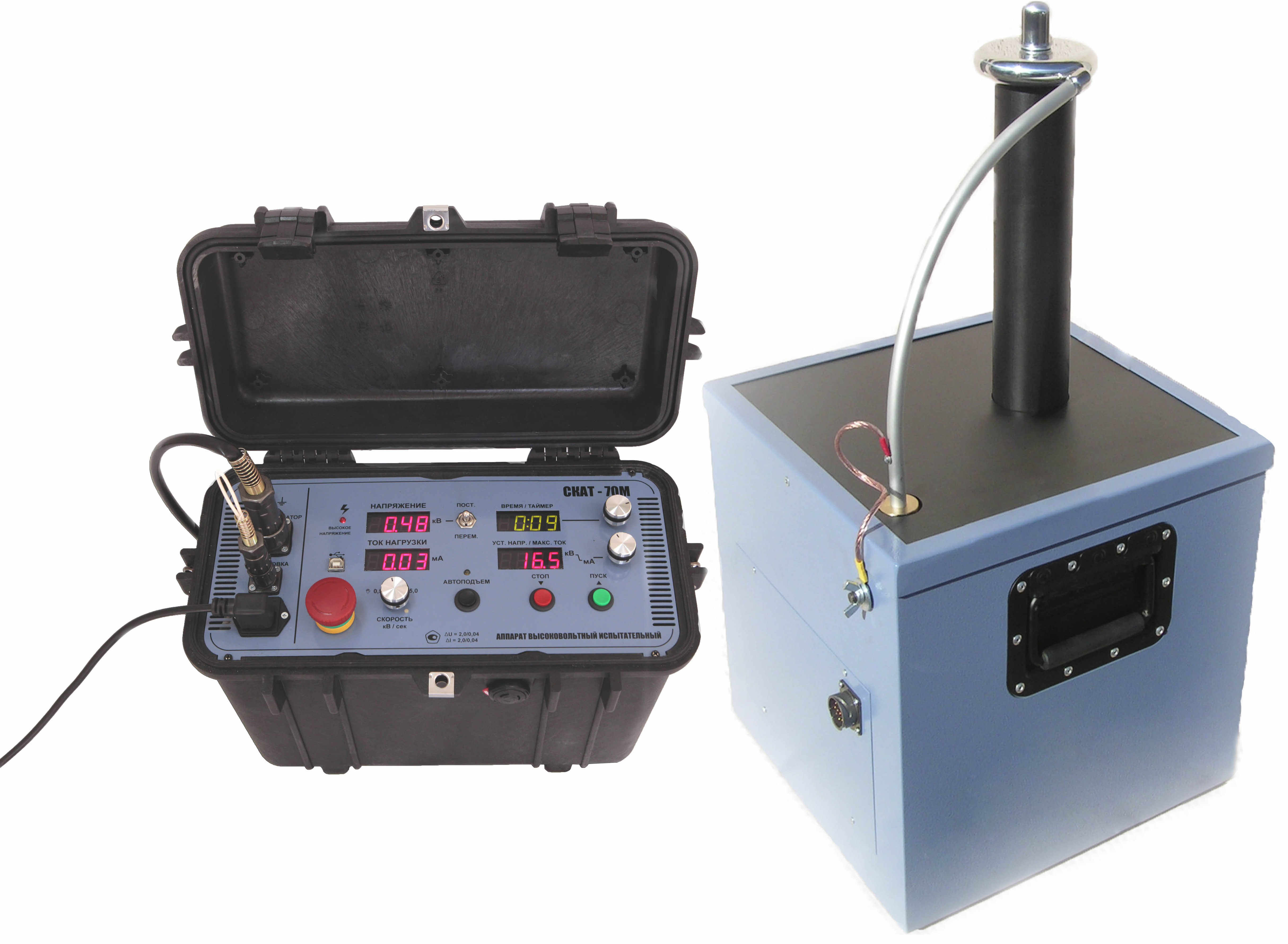

Аппарат высоковольтный испытательный СКАТ-70М
Описание
ООО "ПРОФТИМ" ЯВЛЯЕТСЯ ГЕНЕРАЛЬНЫМ ПАРТНЁРОМ ПРОИЗВОДИТЕЛЯ В РЕСПУБЛИКЕ БЕЛАРУЬ!
МЕТОДИКА ВЫПОЛНЕНИЯ ИЗМЕРЕНИЙ В ПОДАРОК !
 |
Внесен в Государственный реестр средств измерений РБ. Сертификат № 11323 |
 |
Внесён в Государственный реестр средств измерений РФ |
 |
Имеет сертификат Таможенного Союза |
Аппарат «СКАТ-70М» предназначен для испытания изоляции силовых кабелей и твердых диэлектриков выпрямленным напряжением 70 кВ, а также для испытания твердых диэлектриков синусоидальным напряжением частотой 50 Гц в пределах 50 кВ.
Условия эксплуатации аппарата «СКАТ-70М»
- температура окружающего воздуха от -20 до +40C
- относительная влажность воздуха до 80% при температуре +25C.
Технические характеристики СКАТ-70М:
| Параметр | Значение |
| Максимальное напряжение переменного тока не менее | 50,0 кВ |
| Максимальное напряжение постоянного тока не менее | 70,0 кВ |
| Полярность напряжения постоянного тока | положительная |
| Шаг изменения выходного испытательного напряжения не более | 0,3 кВ |
| Максимальная сила переменного тока не менее | 35,0 мА |
| Максимальная сила постоянного тока не менее | 15,0 мА |
| Диапазон измерения переменного напряжения частотой 50 Гц | от 3,0 кВ до 50 кВ |
| Пределы допускаемой относительной погрешности измерения переменного напряже- ния частотой 50 Гц | ±(2,0 + 0,04 · ( |50 / u| - 1) ) % |
| Диапазон измерения постоянного напряжения | от 3,0 кВ до 70 кВ |
| Пределы допускаемой относительной погрешности измерения напряжения постоянного тока | ±(2,0 + 0,04 · ( |70 / u| - 1) ) % |
| Пороговое значение срабатывания схемы защиты силы переменного тока в режиме испытания, не более | 37 мА |
| Диапазон измерения силы переменного тока частотой 50 Гц | от 0,1 мА до 35 мА |
| Пределы допускаемой относительной погрешности измерения силы переменного тока частотой 50 Гц | ±(2,0 + 0,06 · ( |35 / i| - 1) ) % |
| Диапазон измерения силы постоянного тока | от 0,1 мА до 15 мА |
| Диапазон измерения силы постоянного тока | от 0,1 мА до 15 мА |
| Пределы допускаемой относительной погрешности измерения силы постоянного тока | ±(2,0 + 0,15 · ( |15 / i| - 1) ) % |
| Аппаратное ограничение выходного напряжения переменного тока на уровне | от 1 до 51,0 кВ |
| Аппаратное ограничение выходного напряжения постоянного тока на уровне | от 1 до 70,8 кВ |
| Аппаратное ограничение силы выходного переменного тока на уровне | от 1 до 36,5 мА |
| Аппаратное ограничение силы выходного постоянного тока на уровне | от 1 до 16,1 мА |
| Режим ручного управления выходным напряжением. | + |
| Отключение высокого напряжения при наступлении электрического пробоя в нагрузке. | + |
| Наличие встроенных часов, показывающих время включения высокого напряжения. | + |
| Наличие таймера, программируемого на время |
от 1 до 60 минут По окончании времени таймера раздаётся звуковой сигнал |
| Длина соединительного кабеля | 4,0 ± 0,3 м |
| Степень защиты блока измерительного | IP53 |
| Степень защиты блока высоковольтного | IP60 |
| Продолжительность непрерывной работы аппарата при силе выходного тока не более 5 мА | не ограничена |
| Продолжительность непрерывного включения высокого переменного напряжения при силе выходного тока 35 мА | 2 часа с последующим выключением высокого напряжения на время не менее 1 часа |
| Электропитание аппарата | от сети переменного тока частотой 50 Гц напряжением 220 В ±10% |
| Потребляемая мощность при отсутствии тока нагрузки | не более 300 ВА |
| Габаритные размеры блока управления | 420*330*220 мм |
| Габаритные размеры блока высоковольтного | 340*375*650 мм |
| Масса блока управления, не более | 17 кг |
| Масса блока высоковольтного, не более | 29 кг |
| Срок службы не менее | 5 лет |
| Габариты упаковки | 670х670х400 мм |
| Объем упаковки | 0,18 м3 |
| Вес в упаковке | 55 кг |
