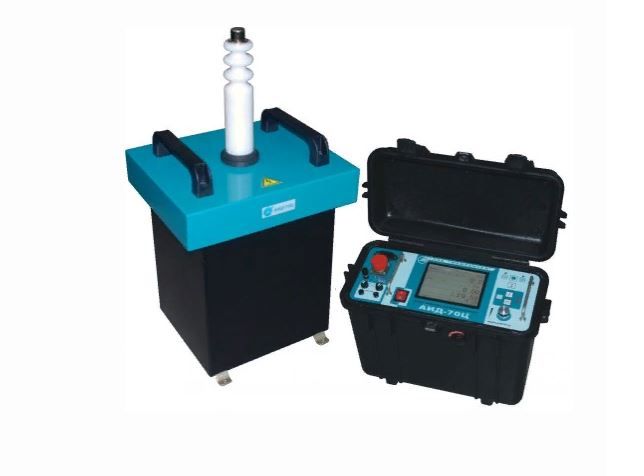

АИД-70Ц Аппарат испытания диэлектриков цифровой

Аппарат АИД-70Ц предназначен для измерения электрической прочности изоляции силовых высоковольтных кабелей, различных электроизоляционных материалов и устройств, работающих в составе электрических установок высокого напряжения. АИД-70 Ц может использоваться как источник высокого напряжения переменного и постоянного тока.

Аналоговым прототипом аппарата является успешно выпускаемый в течение нескольких лет АИД-70М, зарекомендовавший себя как надежный и неприхотливый аппарат для высоковольтных испытания и генерирования напряжения.

Применяемая в аппарате микропроцессорная система обработки сигналов и управления силовой частью позволила повысить точность измерения и наделить АИД-70 Ц новыми функциями для удобства работы с аппаратом.

В АИД-70Ц используется двухконтурная система стабилизации, позволяющая повысить точность поддержания напряжения на заданном уровне и исключить возможные колебания. Это стало возможным благодаря раздельному отслеживанию колебаний напряжения электропитания и напряжения, связанного с изменением тока нагрузки. Система управления отслеживает возможные изменения и оптимизирует сигнал управления автотрансформатором.

Особенности аппарата АИД-70Ц, отличающие его от предлагаемой на рынке аппаратуры подобного назначения:

встроенная память, позволяющая записывать параметры пяти наиболее часто проводимых видов испытаний(изоляторы, разрядники, выключатели, кабели 6,3 кВ, кабели 10 кВ и т.п.)

• возможность выбора между ручным и автоматическим режимом работы. Последний предусматривает задание оператором величины испытательного напряжения с шагом 1 кВ, скорости
• подъема испытательного напряжения, напряжения и тока срабатывания защиты, времени проведения испытания.
• вывод всей необходимой информации о параметрах и результатах испытаний на жидкокристаллическую панель
• возможность вывода протокола испытаний на печать
• пульт аппарата выполнен в ударопрочном герметичном пластиковом корпусе с удобной лямкой для транспортировки.

На сегодняшний день аппарат АИД-70Ц является наиболее современным и функционально насыщенным аппаратом для испытания изоляции и генерирования высокого напряжения.

Технические характеристики:

Параметр	Значения
Диапазон регулирования напряжения (постоянного/переменного)	10-70 кВ / 10-50 кВ
Ток нагрузки при постоянном/переменном напряжении	0-10 мА / 0-50 мА
Непосредственное измерение напряжения на нагрузке с относительной (абсолютной) погрешностью	не более 3%
Защита от превышения максимального напряжения и тока нагрузки
Пределы измерения тока на дополнительном диапазоне для переменного/постоянного тока	0-2000 мкА / 0-1000 мкА
Параметры питающей сети	(220±22) В, 50 Гц
Масса установки пульта управления / блока высоковольтного, кг	15 / 37
Габариты упаковки (ДхШхВ), мм	790х300х660
Вес БРУТТО, кг	59
