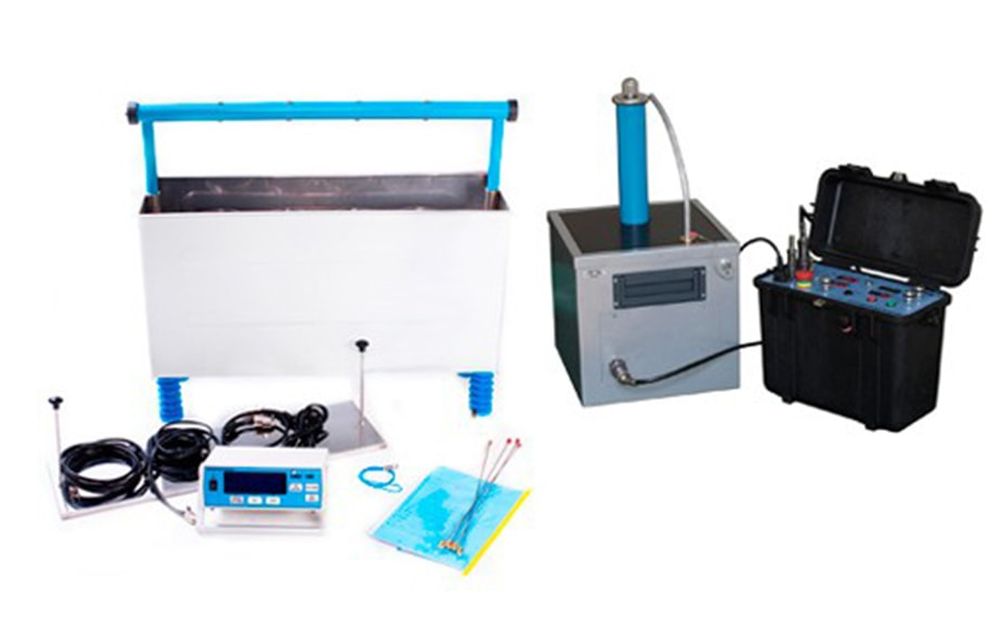

Установка для испытания средств защит СКАТ-70М+СКАТ-70П

Оптовые и розничны цены уточняйте

Описание

ООО "ПРОФТИМ" ЯВЛЯЕТСЯ ГЕНЕРАЛЬНЫМ ПАРТНЁРОМ ПРОИЗВОДИТЕЛЯ В РЕСПУБЛИКЕ БЕЛАРУЬ!

МЕТОДИКА ВЫПОЛНЕНИЯ ИЗМЕРЕНИЙ В ПОДАРОК !

	Внесен в Государственный реестр средств измерений РБ. Сертификат № 11323 и № 11325
	Внесён в Государственный реестр средств измерений РФ
	Имеет сертификат Таможенного Союза

Установка для испытания средств защит СКАТ-70М+СКАТ-70П предназначена для проведения приёмосдаточных и эксплуатационных электрических испытаний средств защиты, используемых в электроустановках.

Установка позволяет проводить испытания:

Резиновых диэлектрических перчаток;
Резиновых диэлектрических бот и галош;
Штанг диэлектрических;
Указателей напряжения от 12 до 1000В;
Слесарно-монтажного инструмента с изолированными рукоятками (отвертки, кусачки, плоскогубцы и др.).

Оборудование также может использоваться в качестве высоковольтной установки для испытаний изоляции переменным током (кабелей, изоляторов и др.).

Аппарат «СКАТ-70М» предназначен:

для генерирования напряжения переменного тока синусоидальной формы частотой 50 Гц и напряжения постоянного тока.
для измерения напряжения и силы переменного и постоянного тока при проведении испытаний и диагностировании изоляции силовых кабелей, ограничителей перенапряжений и твердых диэлектриков.
для тестовых испытаний образцов различных твердых диэлектриков, в том числе композитных, различных электронных устройств с высоковольтной гальванической развязкой, систем и схем грозовой защиты, а также других устройств и их частей, где важна проверка электрической прочности.

Условия эксплуатации аппарата «СКАТ-70М»

температура окружающего воздуха от -20 до +40C
относительная влажность воздуха до 80% при температуре +25C.

Технические характеристики:

Параметр	Значение
Максимальное напряжение переменного тока не менее	50,0 кВ.
Максимальное напряжение постоянного тока не менее	70,0 кВ.
Полярность напряжения постоянного тока	положительная.
Шаг изменения выходного испытательного напряжения не более	0,3 кВ.
Максимальная сила переменного тока не менее	35,0 мА.
Максимальная сила постоянного тока не менее	15,0 мА.
Диапазон измерения переменного напряжения частотой 50 Гц	от 3,0 кВ до 50 кВ.
Пределы допускаемой относительной погрешности измерения переменного напряже- ния частотой 50 Гц	±(2,0 + 0,04 · ( \|50 / u\| - 1) ) %.
Диапазон измерения постоянного напряжения	от 3,0 кВ до 70 кВ.
Пределы допускаемой относительной погрешности измерения напряжения постоянного тока	±(2,0 + 0,04 · ( \|70 / u\| - 1) ) %.
Пороговое значение срабатывания схемы защиты силы переменного тока в режиме испытания, не более	37 мА
Диапазон измерения силы переменного тока частотой 50 Гц	от 0,1 мА до 35 мА.
Пределы допускаемой относительной погрешности измерения силы переменного тока частотой 50 Гц	±(2,0 + 0,06 · ( \|35 / i\| - 1) ) %.
Диапазон измерения силы постоянного тока	от 0,1 мА до 15 мА.
Диапазон измерения силы постоянного тока	от 0,1 мА до 15 мА.
Пределы допускаемой относительной погрешности измерения силы постоянного тока	±(2,0 + 0,15 · ( \|15 / i\| - 1) ) %.
Аппаратное ограничение выходного напряжения переменного тока на уровне	от 1 до 51,0 кВ.
Аппаратное ограничение выходного напряжения постоянного тока на уровне	от 1 до 70,8 кВ.
Аппаратное ограничение силы выходного переменного тока на уровне	от 1 до 36,5 мА.
Аппаратное ограничение силы выходного постоянного тока на уровне	от 1 до 16,1 мА.
Режим ручного управления выходным напряжением.	+
Отключение высокого напряжения при наступлении электрического пробоя в нагрузке.	+
Наличие встроенных часов, показывающих время включения высокого напряжения.	+
Наличие таймера, программируемого на время	от 1 до 60 мин. По окончании времени таймера раздаётся звуковой сигнал.
Длина соединительного кабеля	4,0 ± 0,3 м
Степень защиты блока измерительного	IP53
Степень защиты блока высоковольтного	IP60
Продолжительность непрерывной работы аппарата при силе выходного тока не более 5 мА	не ограничена.
Продолжительность непрерывного включения высокого переменного напряжения при силе выходного тока 35 мА	2 часа с последующим выключением высокого напряжения на время не менее 1 часа.
Электропитание аппарата	от сети переменного тока частотой 50 Гц напряжением 220 В ±10%
Потребляемая мощность при отсутствии тока нагрузки	не более 300 ВА.
Габаритные размеры блока управления	420330220 мм.
Габаритные размеры блока высоковольтного	340375650 мм.
Масса блока управления, не более	17 кг.
Масса блока высоковольтного, не более	29 кг.
Срок службы не менее	5 лет.

Приставка измерительная «СКАТ-70П» предназначена:

для измерения напряжения переменного тока синусоидальной формы частотой 50 Гц и токов утечки при испытании средств защиты, используемых в электроустановках
для использования совместно с аппаратом высоковольтным испытательным СКАТ-70 СТСК.169.001 или совместно с любым другим источником высокого переменного синусоидального напряжения частотой 50 Гц с дополнительным подключением.
- температура окружающего воздуха от +10 до +40C
- относительная влажность воздуха до 80% при температуре +25C.

Технические характеристики:

Параметр	Значение
Диапазон измерения действующих значений испытательного переменного напряжения синусоидальной формы частотой 50 Гц с помощью внешнего делителя напряжения	0,30…50,00 кВ
Диапазон измерения действующих значений испытательного переменного напряжения синусоидальной формы частотой 50 Гц с помощью делителя напряжения, встроенного в ванну испытательную	0,30…20,00 кВ
Диапазон измерения действующих значений силы тока переменного напряжения синусоидальной формы частотой 50 Гц в каждом канале	0,30…10,00 мА
Предел допускаемой относительной основной погрешности измерения переменного напряжения, не более	±[1,0 + 0,04] % + 1 ед. мл. разряда
Предел допускаемой относительной основной погрешности измерения силы переменного тока, не более	±[1,0 + 0,04] % + 1 ед. мл. разряда
Предел допускаемой приведённой дополнительной погрешности измерения напряжения и силы переменного тока, обусловленной изменением температуры окружающего воздуха от нормальной (нормальные условия по ГОСТ 8711), на каждые 10C, не более	0,1%
Количество каналов измерения силы тока	4
Количество диапазонов испытательного напряжения	2
Время испытания	от 1 мин. до 8 мин. с шагом 1 мин
Срабатывание схемы защиты ограничения выходного напряжения при проведении испытаний с помощью ванны	не более 22 кВ
Срабатывание схемы защиты ограничения выходного напряжения при проведении испытаний с помощью внешнего высоковольтного делителя	52 кВ
Срабатывание схемы защиты при силе тока в одном из 4-х каналов, не более	12 мА.
Срабатывание схемы защиты при суммарной силе тока по всем каналам, не более	36 мА
Длина соединительного кабеля между блоком измерительным и внешним высоковольтным делителем, не менее	2,5 м
Длина соединительного кабеля между блоком измерительным и ванной испытательной, не менее	2,5 м
Степень защиты блока измерительного	IP22
Режим работы	круглосуточный
Электропитание	от сети переменного тока частотой 50 Гц и напряжением 220 ± 22 В
Потребляемая мощность, не более	15 ВА
Габаритные размеры блока измерительного	285 х 95 х 220 мм
Габаритные размеры внешнего делителя	690 х 310 х 310 мм
Габаритные размеры ванны испытательной	820 х 800 х 280 мм
Масса блока измерительного	3 ± 0,3 кг
Масса внешнего высоковольтного делителя	2,5 ± 0,3 кг
Масса ванны испытательной	15 ± 0,5 кг
