СВС-50М установка испытательная
Описание

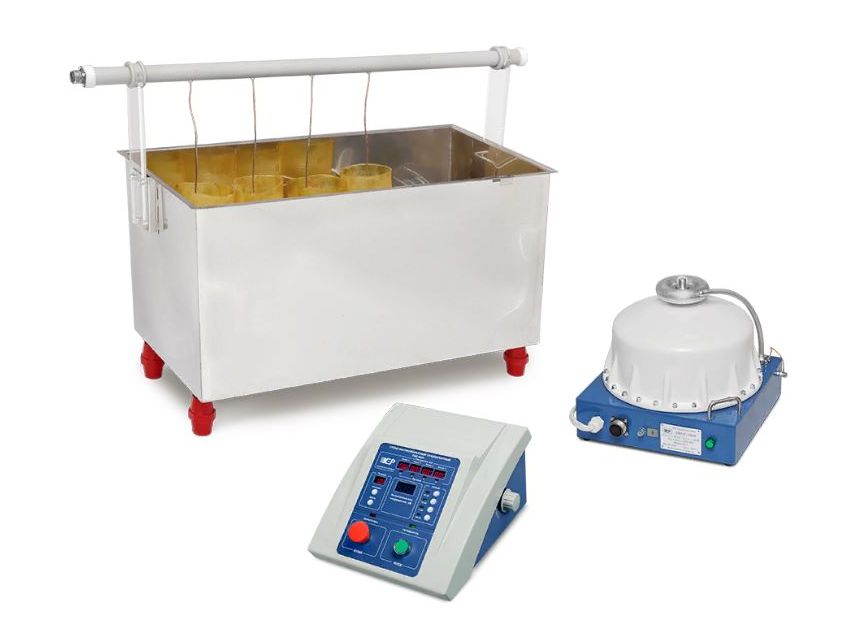

Стенд высоковольтный стационарный СВС-50М предназначен для испытания изоляции защитных средств (изоляционные штанги, резиновые боты, перчатки, электроинструмент и т.п.) переменным высоким напряжением промышленной частоты, регулируемым в пределах 0 - 50 кВ.
| Наименование параметра | Значение | ||||||
| Напряжение питающей сети переменного тока, В | 230 ± 10 % | ||||||
| Частота питающей сети, Гц | 50 ± 1 | ||||||
| Режим работы | «100 В» | «3 кВ» | «15 кВ» | «50 кВ» | |||
| Среднее квадратическое значение максимального испытательного напряжения, кВ | 0,1 | 3 | 15 | 50 | |||
| Среднее квадратическое значение минимального измеряемого напряжения, кВ | 0,01 | 0,3 | 1,5 | 5 | |||
| Приведенная погрешность измерения напряжения, % | ± 3 | ||||||
| Количество мест для проведения испытания | 1 | 4 | 4 | 1 | |||
| Максимальный измеряемый ток утечки, мА | Не измеряется | 7,6 | 7,6 | 10 | |||
| Приведенная погрешность измерения силы тока, % | – | ± 3 | |||||
| Потребляемая мощность, кВт, не более | 0,7 | ||||||
| Масса БУ, кг, не более | 13,3 | ||||||
| Масса испытательной ванны, кг, не более | 10 | ||||||
| Масса БВИЭГ-50М, кг, не более | 36,5 | ||||||
| Габаритные размеры БУ, мм | 308×194×378 | ||||||
| Габаритные размеры испытательной ванны, мм | 845×660×400 | ||||||
| Габаритные размеры БВИЭГ-50М, мм | 373×332×376 | ||||||
| Средний срок службы, лет | 10 | ||||||
Аппарат рассчитан для эксплуатации в отапливаемых помещениях при следующих условиях:
| Параметр | Значение |
| Температура окружающей среды, °С | от 1 до +40 |
| Относительная влажность, %, не более | 80 при температуре +25 °С |
| Атмосферное давление, кПа (мм. рт. ст.) | 84,0 – 106,7 (630 – 800) |
Обслуживание стенда производится одним оператором, имеющим допуск на проведение работ в цепях с напряжением свыше 1000 В. Оператор должен иметь третью или более высокую группу по технике безопасности при работе в электроустановках с напряжением свыше 1000 В.
