Высоковольтная установка для испытания кабеля из СПЭ УВУ-30СНЧ

Назначение высоковольтной СНЧ установки УВУ СНЧ-30

Установка УВУ СНЧ-30 предназначена для проведения испытаний и диагностики высоковольтных кабельных линий с изоляцией из сшитого полиэтилена 6 и 10 кВ синусоидальным или прямоугольным напряжением сверхнизкой частоты (VLF) 0,01…1 Гц. и повышенным постоянным напряжением.

Особенности высоковольтной СНЧ установки УВУ СНЧ-30

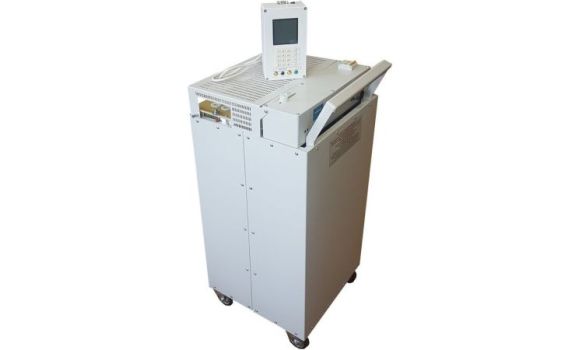

Установка состоит из высоковольтного блока и пульта управления с большим ЖК дисплеем для графического отображение величины напряжения, токов утечки, емкости кабеля. Вывод результатов и рекомендаций на русском языке. Осциллографическое представление сигналов.

Возможность использования УВУ СНЧ-30 как испытательной установки постоянного напряжения положительной и отрицательной полярности относительно «земли» в ручном или автоматическом режиме.

• Встроенный пакет программ для испытаний жил и оболочки как 1 фазного, так и 3-х фазного кабеля из сшитого полиэтилена с автоматическим проведением процедуры испытания и возможностью самостоятельного программирования и записи результатов во флэш-память пульта управления;
• Полный автоматический цикл испытаний по встроенным программам с возможностью перепрограммирования под задачи самим пользователем;
• Режим работы установки УВУ СНЧ-30 – непрерывный без ограничения времени;
• Измерение параметров нагрузки: емкости и сопротивления;
• Цифровая система формирования выходного сигнала;
• Автоподстройка частоты выходного напряжения с возможностью ручной установки;
• Автоматический разряд объекта испытаний со световым индикатором наличия опасного напряжения в кабеле из сшитого полиэтилена;
• Не содержит механических переключателей и масла;
• Полная сохранность кабелей из сшитого полиэтилена при испытаниях;

Высоковольтная СНЧ установка УВУ СНЧ-30 может использоваться:

• как отдельный прибор;
• в составе передвижной электротехнической лаборатории; (опционально крепления вместо колес)

В комплект поставки установки УВУ СНЧ-30 входит программное обеспечение «Регистратор СНЧ» возможность передачи результатов испытаний на компьютер, хранение информации в базе данных, распечатка протокола испытаний в соответствии с требованиями РФ;

Технические характеристики высоковольтной СНЧ установки УВУ СНЧ-30

 Комплект поставки высоковольтной СНЧ установки УВУ СНЧ-30
