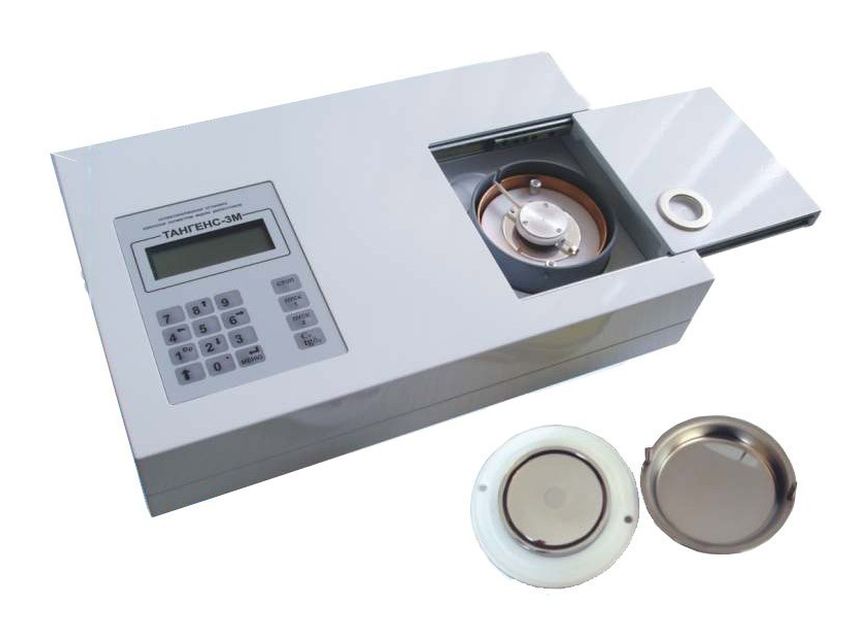

Установка Тангенс-3М
Автоматизированная установка измерения диэлектрических потерь трансформаторного масла Тангенс-3М предназначена для определения тангенса угла диэлектрических потерь tgδ (далее - тангенса угла потерь) трансформаторного масла по ГОСТ 6581-75 и IEC 60247 на частоте сети 50 Гц.
Установка может работать с шестью разными ячейками, параметры которых сохраняются в энергонезависимой памяти и доступны для просмотра из меню.
Установка сохраняет в энергонезависимой памяти до 2000 последних измерений. В комплект поставки входит программное обеспечение на компакт-диске, позволяющее переписать из установки в стационарный персональный компьютер (ПК) файл, содержащий результаты измерений. Файл может быть записан в формате MS Word или Excel. ПК подключается к установке через последовательный интерфейс (RS232C).
- Технические данные:
Параметр Значение Диапазон измерений тангенса угла диэлектрических потерь 0,0001 − 1,0000
(0,01 − 100 %)Основная абсолютная погрешность при измерении тангенса угла диэлектрических потерь ± (0,03 tgδ + 0,0002) Разрешающая способность при измерении тангенса угла диэлектрических потерь 0,00001 Действующее напряжение переменного тока сетевой частоты, приложенное к измерительной ячейке, соответствующее напряженности поля 1 МВ/м, В 2000 Величина напряжения переменного тока, прикладываемого к измерительной ячейке, В 1940 – 2060 Предел допускаемой основной относительной погрешности измерения рабочего напряжения, % 2,5 Диапазон индикации электрической емкости, пФ 5 – 30 Рабочая температура в ячейке, ºС 90 Основная абсолютная погрешность измерения температуры масла в ячейке, ºС ± 1 Время измерения по программе «ПУСК 1». Время измерения, включая калибровку и нагрев до 90ºС (с проведением измерений на 70 ºС и 90 ºС), минут, не более 35 Время измерения по программе «ПУСК 2». Время измерения, включая калибровку, нагрев до 95ºС (с проведением измерений в точках 70/80/90 ºС) и остывание (с проведением измерений в точках 90/80/70 ºС), минут, не более 85 Измерительная ячейка по ГОСТ 6581 трехэлектродного типа ЯПИ-3 Объем ячейки, см3 11 – 13 Напряжение питающей сети, В 230 ± 10% Частота питающей сети, Гц 50 ± 1 Потребляемая мощность, кВ•А, не более 0,3 Масса, кг, не более 5 Габаритные размеры, Ш×В×Г, мм, не более 405×90х260 - Условия эксплуатации:
Аппарат рассчитан для эксплуатации в помещениях при следующих условиях:
Параметр Значение Температура окружающей среды, ° С от +15 до +35 Относительная влажность, % 80 при температуре +20° С Атмосферное давление, кПа (мм. рт. ст.) 84,0 – 106,7 (630 – 800)
