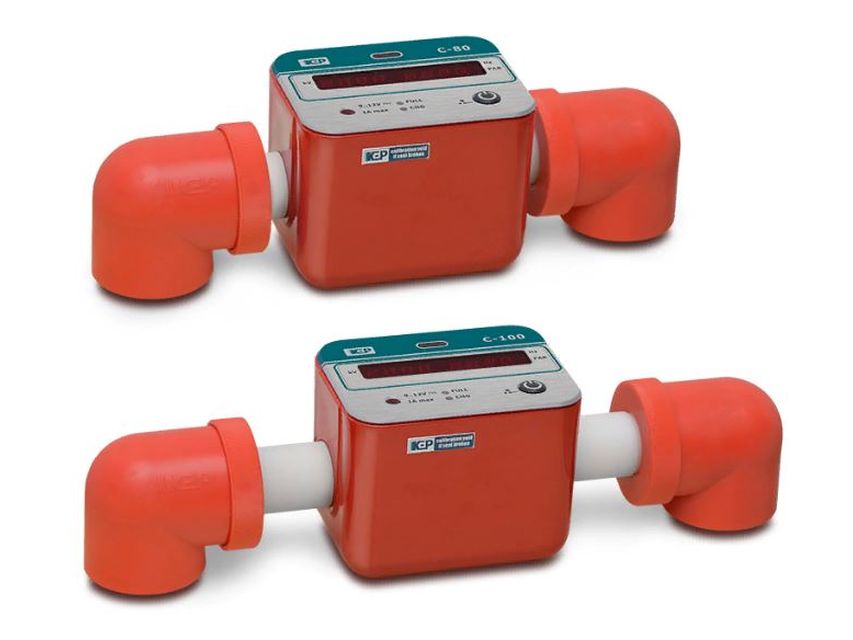

Калибровочная Ячейка C-80/C-100

Ячейка образцовая измерительная C-80 (C-100) предназначена для измерения напряжения на высоковольтных выводах повышающих симметричных трансформаторов с заземленной средней точкой, которые работают в установках для испытания масла маслопробойники OLT-series во время их поверки и калибровки.

Интерфейс IrDA для подключения к ПК делает процедуру калибровки легкой и более удобной для документирования.

• Технические данные:


  Параметр	C-80	C-100
  Диапазон измерения переменного напряжения, кВ	20 – 80	20 – 100
  Основная относительная погрешность измерения напряжения переменного тока, %	± 1
  Диапазон измеренния частоты, Гц	45 – 65
  Разрешающая способность индикатора напряжения, кВ	0.01
  Разрешающая способность индикатора коэффициента амплитуды	0.01
  Разрешающая способность индикатора частоты измеряемого напряжения, Гц	0.01
  Входное сопротивление, МОм, не менее	600	700
  Напряжение питания заряда, В	9 – 12
  Потребляемый ток питания, мА, не более	50
  Внутренняя батарея	LiPO 3.7V
  Время непрерывной работы с полностью заряженным аккумулятором, ч	4
  Межэлектродное расстояние, мм	221	273
  Масса, кг, не более	1.5
  Габаритные размеры, Ш×В×Г, мм, не более	280 × 90 × 50	327 × 91 × 80

• Условия эксплуатации:


  Ячейка рассчитана для эксплуатации в помещениях или под навесом при следующих условиях:

  Параметр	Значение
  Температура окружающей среды, ° С	от +10 до +35
  Относительная влажность, %, не более	80 при температуре +25° С
  Атмосферное давление, кПа (мм. рт. ст.)	84,0 – 106,7 (630 – 800)
