Трапы монтажные типа ТРМ-0,3-...

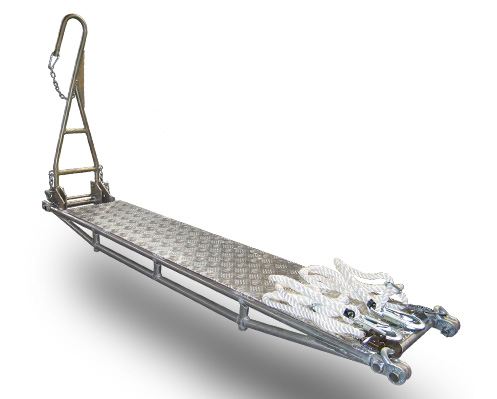

Трапы монтажные типа ТРМ-0,3-... ТУ 5221-057-27560230-09 предназначены для выхода не более двух электромонтеров на длину трапа при ремонте арматуры на проводах и молниезащитных тросах ВЛ 110...500 кВ. Конструкция трапа представлена на рисунке:
Грузоподъемность трапа любой модификации – не более 250 кг.
Основные данные для каждой модификации представлены в таблице:
|
Модификация трапа |
Ширина трапа, м |
Длина трапа, м |
Длина ферм трапа, м |
Масса трапа, кг
|
| ТРМ-0,3-1,7 | 0,3 | 1,7 | 1,7 | 11 |
| ТРМ-0,3-3 | 0,3 | 3 | 3 | 19 |
| ТРМ-0,3-(3+1,5) | 0,3 | 4,5 | 3+1,5 | 27 |
| ТРМ-0,3-(3+3) | 0,3 | 6 | 3+3 | 30 |
Состав изделия и комплект поставки:
В комплект поставки одного трапа ТРМ-0,3-1,7 входят:
— ферма 1 шт., крюк 1 шт.,строп С-ЛПК с карабинами 2 шт., скоба СК-7-1 А 2 шт.
В комплект поставки одного трапа ТРМ-0,3-3 входят:
— ферма 1 шт., крюк 1 шт., строп С-ЛПК с карабинами 2 шт., скоба СК-7-1 А 2 шт.
В комплект поставки одного трапа ТРМ-0,3-(3+1,5) входят:
— ферма 2 шт., крюк 1 шт., фиксатор 3 шт., строп С-ЛПК с карабинами 2 шт., скоба СК-7-1 А 2 шт.
В комплект поставки одного трапа ТРМ-0,3-(3+3) входят:
— ферма 2 шт., крюк 1 шт. фиксатор 3 шт., строп С-ЛПК с карабинами 2 шт., скоба СК-7-1 А 2 шт.
Трапы монтажные типа ТРМ-0,6-...
Трапы монтажные типа ТРМ-0,6-... предназначены для выхода не более двух электромонтеров на длину трапа при ремонтных работах на натяжных гирляндах изоляторов ВЛ 110...500 кВ.
Грузоподъемность трапа любой модификации – не более 250 кг.
Основные данные для каждой модификации представлены в таблице:
|
Модификация трапа |
Ширина трапа, м |
Длина трапа, м |
Длина ферм трапа, м |
Масса трапа, кг |
| ТРМ-0,6-3 | 0,6 | 3 | 3 | 22 |
| ТРМ-0,6-(3+1,5) | 0,6 | 4,5 | 3+1,5 | 32 |
| ТРМ-0,6-(3+3) | 0,6 | 6 | 3+3 | 42 |
Состав изделия и комплект поставки:
В комплект поставки одного трапа ТРМ-0,6-3 входят:
— ферма 1 шт., строп С-ЛПК с карабинами 4 шт., скоба СК-7-1 А 4 шт.
В комплект поставки одного трапаТРМ-0,6-(3+1,5) входят:
— ферма 2 шт., фиксатор 3 шт., строп С-ЛПК с карабинами 4 шт., скоба СК-7-1 А 4 шт.
В комплект поставки одного трапа ТРМ-0,6-(3+3) входят:
— ферма 2 шт., фиксатор 3 шт., строп С-ЛПК с карабинами 4 шт., скоба СК-7-1 А 4 шт.
Трапы монтажные модель ТРМ-10
Трап предназначен для размещения трех электромонтеров с необходимым для работ инструментом при монтаже арматуры на проводах, молниезащитных тросах и самонесущих оптических кабелях ВЛ.
Трап в комплекте состоит из 3 ферм, изготовленных из труб из алюминиевого сплава, узла крепления к опорам высоковольных линий электропередачи и четырех растяжек. Для фиксации от опрокидывающего момента на крайних фермах предусмотрены узлы для крепления оттяжек. В рабочем положении фермы соединяются фиксирующими пальцами. Трап снабжен страховочным ограждением, выполненным в виде 2-х тросов, закрепленных к центральной стойке и к стойкам на крайних опорах. Трап монтажный изготавливается в климатическом исполнении УХЛ категории I ГОСТ 15150.
Технические характеристики:
Грузоподъемность трапа не более 300 кг
Ширина трапа 472±2 мм
Длина трапа (по осям соединений ферм) 10114±10 мм
Длина 1 фермы 4040±5 мм
Длина 2 фермы 3090±5 мм
Длина 3 фермы 3090±5 мм
Высота 1500 мм
Масса трапа 180 кг
В комплект поставки одного трапа ТРМ-10 входит:
Центральная ферма с узлом подвеса 1 шт
Ферма 2 шт
Тяга 4 шт
Страховочное ограждение 2 шт
Паспорт и руководство по эксплуатации 1 экз
