Точная переносная система для испытания и калибровки трансформаторов напряжения

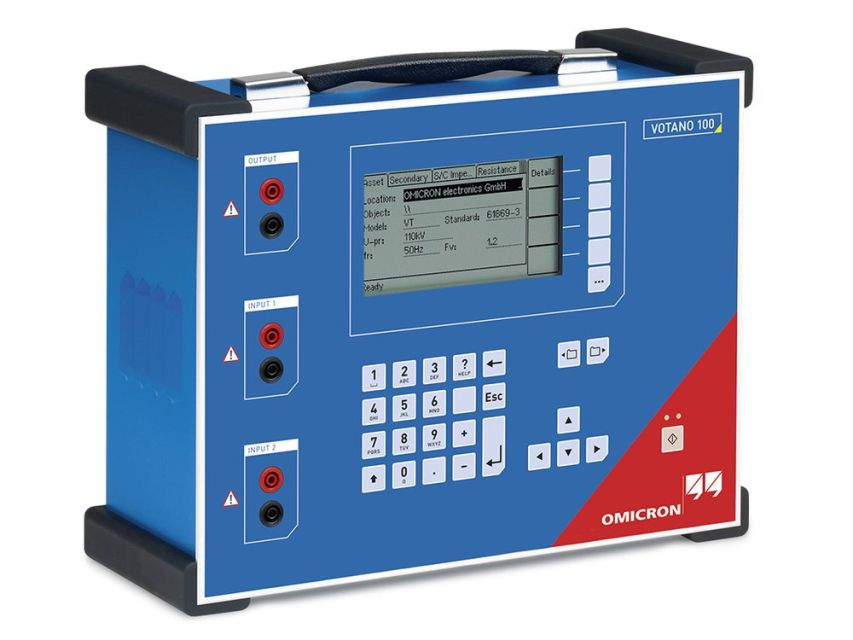

С помощью VOTANO 100 можно быстро проверить все важные параметры трансформаторов напряжения. Это первая переносная испытательная система, обеспечивающая высокую точность измерений. Результаты измерений автоматически оцениваются в соответствии со стандартами IEEE и МЭК.

Благодаря небольшому весу устройство VOTANO 100 идеально подходит для проведения производственных испытаний и выполнения калибровочных работ в электрических сетях энергосистем, в заводских цехах и в испытательных лабораториях. Устройство VOTANO 100 поставляется с отдельным вольтодобавочным устройством VBO2. Этот 4-киловольтный усилитель обеспечивает подачу необходимого испытательного напряжения при измерении коэффициента трансформации. Встроенный коммутатор обеспечивает автоматическое переключение при испытаниях. Таким образом подключение проводов выполняется только один раз, что экономит время и снижает риск ошибок. Это повышает надежность испытаний и скорость их выполнения.

Усилитель VBO2 располагается вблизи испытуемого трансформатора, в то время как VOTANO 100 работает в безопасной зоне за пределами области высокого напряжения.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

• Очень высокая точность, позволяющая производить калибровку трансформаторов напряжения в производственных условиях с классом точности до 0.1.
• Портативность благодаря компактным размерам и небольшому весу (до 15 кг)
• Автоматическая оценка результатов по стандартам IEEE и МЭК непосредственно после испытаний
• Сокращение продолжительности испытания по сравнению со стандартными методами (менее 15 мин)
• измерение нагрузки

ПРИМЕНЕНИЕ:

• Автоматическое определение коэффициента трансформации ТН и точности фазового угла для каждой вторичной обмотки.
  • с учетом разных значений номинального напряжения;
  • с учетом разных значений нагрузки;
  • под нагрузкой и без нагрузки (на другиx вторичныx обмоткax);
• Измерение сопротивления вторичных обмоток ТН
• Измерение характеристики намагничивания
• Измерение реактивного сопротивления утечки
• Автоматическая оценка результатов измерений в соответствии с классом точности, определяемым стандартами IEC и IEEE
• Проверка класса точности ТН с 5 вторичными обмотками в течение одного цикла измерений (в том числе по схеме соединения «разомкнутый треугольник»)
• Измерение нагрузки

Испытания Измерительных Трансформаторов

Для обеспечения правильности учета электроэнергии измерительные трансформаторы должны иметь высокую точность (вплоть до класса 0.1). Поэтому такие измерительные трансформаторы крайне важно регулярно проверять и калибровать.

Измерительные трансформаторы, применяющиеся в системах РЗА, должны правильно функционировать при токе, в несколько раз превышающем номинальное значение. Регулярные проверки позволяют убедиться, что измерительные трансформаторы и подключенные реле правильно работают при повреждениях в сети и обеспечивают необходимую защиту оборудования.

Важность испытаний измерительных трансформаторов часто недооценивается. Испытания перед вводом в работу позволят существенно уменьшить риски, такие как выбор ненадлежащих измерительных трансформаторов для учета и РЗА или неправильное их подключение. При этом можно также выявить повреждения внутри измерительного трансформатора, которые могли произойти, например, при доставке.  Также на ранней стадии можно выявить неисправности в измерительном трансформаторе, которые могут быть вызваны, в частности, старением изоляции.

Наши испытательные системы позволяют выполнять высокоточные автоматические испытания и оценку трансформаторов тока (в соответствии со стандартами IEC 60044-1, IEC 60044-6, IEC 61869-2, IEEE C57.13 и IEEE C57.13.6), трансформаторов напряжения (в соответствии со стандартами IEC 60044-2, IEC 60044-5, IEC 61869-3, IEC 61869-5, IEEE C57.13 и IEEE C57.13.6) и комбинированных трансформаторов (в соответствии со стандартами IEC 60044-3 и IEC 61850).

БУКЛЕТ:  VOTANO 100
