Система для испытания, калибровки и оценки состояния трансформаторов тока

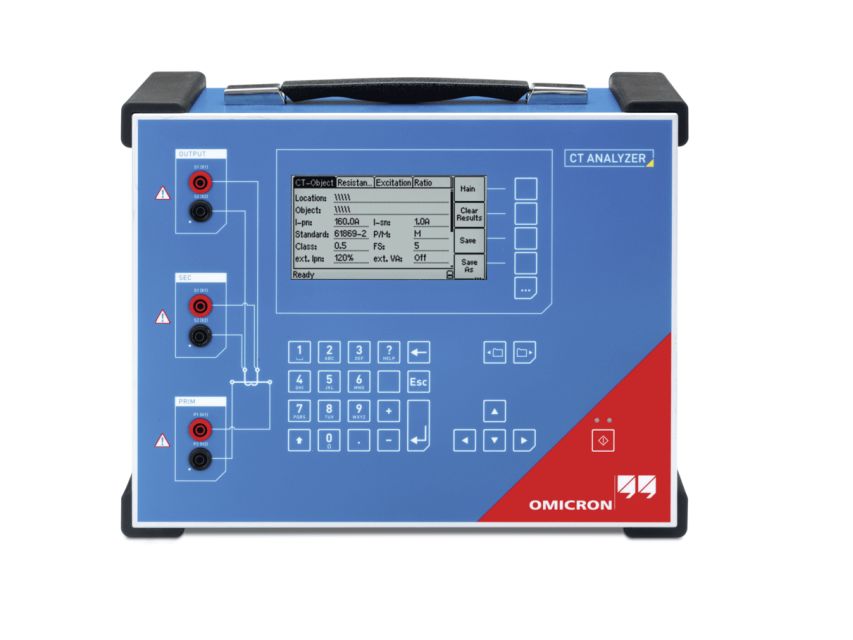

CT Analyzer автоматически определяет все важные параметры ТТ и сравнивает результаты с выбранным стандартом. Согласно стандартам IEC или IEEE устройство оценивает ТТ за несколько секунд после нажатия на кнопку.

Это обеспечивает быстрое и экономичное испытание на месте и калибровку измерительных трансформаторов и трансформаторов тока для релейной защиты. Производители ТТ, трансформаторов ВН и распределителей также используют CT Analyzer для испытаний в процессе разработки и производства.

Распределительная коробка CT SB2 доступна в качестве вспомогательного оборудования к CT Analyzer для автоматизированного испытания трансформаторов тока с множественными ответвлениями, не требуя сложного и отнимающего много времени повторного монтажа проводов.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

• Самая высокая точность измерения: 0,02 %/1 мин. при калибровке на месте.
• Малые габариты и вес (< 8 кг), что особенно удобно для испытаний на месте установки.
• Автоматическая оценка согласно стандартам IEC и IEEE.
• Короткое время ввода в эксплуатацию (продолжительность автоматического испытания
• Превосходная безопасность рабочего места — испытания проводятся при максимальном напряжении в 120 В.
• Интеграция в программу испытаний с использованием интерфейса с дистанционным управлением.

ПРИМЕНЕНИЕ:

Перечень измерений:

• Погрешность коэффициента трансформации и сдвиг по фазе
• Сопротивление обмотки
• Характеристики намагничивания (точки перегиба)
• Полная погрешность (предельная кратность по точности, предельная кратность по точности (непрямой метод измерений), коэффициент безопасности приборов, коэффициент безопасности приборов (непрямой метод измерений), Uнагр.)
• Полное сопротивление нагрузки
• Классы и параметры переходного режима ТТ (типы ТТ: TPS, TPX, TPY и TPZ)
• Размерный коэффициент переходного режима (Ktd)
• Если отсутствует/неизвестен: тип ТТ, класс, коэффициент трансформации, точка перегиба, коэффициент точности, номинальная нагрузка, рабочая нагрузка, сопротивление первичной и вторичной обмоток
• Остаточная индукция и намагниченность
• Мгновенная оценка: пройдено испытание или нет

Дополнительные функции:

• Моделирование различных нагрузок и токов
• Анализ эффекта насыщения ТТ
• Измерение коэффициента трансформации ТН
• Мультиметр

Испытания Измерительных Трансформаторов

Для обеспечения правильности учета электроэнергии измерительные трансформаторы должны иметь высокую точность (вплоть до класса 0.1). Поэтому такие измерительные трансформаторы крайне важно регулярно проверять и калибровать.

Измерительные трансформаторы, применяющиеся в системах РЗА, должны правильно функционировать при токе, в несколько раз превышающем номинальное значение. Регулярные проверки позволяют убедиться, что измерительные трансформаторы и подключенные реле правильно работают при повреждениях в сети и обеспечивают необходимую защиту оборудования.

Важность испытаний измерительных трансформаторов часто недооценивается. Испытания перед вводом в работу позволят существенно уменьшить риски, такие как выбор ненадлежащих измерительных трансформаторов для учета и РЗА или неправильное их подключение. При этом можно также выявить повреждения внутри измерительного трансформатора, которые могли произойти, например, при доставке.  Также на ранней стадии можно выявить неисправности в измерительном трансформаторе, которые могут быть вызваны, в частности, старением изоляции.

Наши испытательные системы позволяют выполнять высокоточные автоматические испытания и оценку трансформаторов тока (в соответствии со стандартами IEC 60044-1, IEC 60044-6, IEC 61869-2, IEEE C57.13 и IEEE C57.13.6), трансформаторов напряжения (в соответствии со стандартами IEC 60044-2, IEC 60044-5, IEC 61869-3, IEC 61869-5, IEEE C57.13 и IEEE C57.13.6) и комбинированных трансформаторов (в соответствии со стандартами IEC 60044-3 и IEC 61850).

Испытания и Мониторинг силовых трансформаторов

Силовые трансформаторы являются одним и главных элементов систем распределения и передачи электроэнергии. Поэтому очень важно обеспечить их надежную и бесперебойную работу. Любые неисправности могут привести к серьезным последствиям. Отключение трансформатора может привести к перегрузке участков сети и к серьезным нарушениям электроснабжения. Пробой изоляции может привести к травме персонала, а также к значительным повреждениям оборудования.

Профилактическая замена по истечении определенного периода работы во многих случаях не является экономически оправданным вариантом, так как расходы, связанные с заменой трансформатора, могут оказаться очень большими, а фактическое состояние зависит от условий, в которых функционирует трансформатор. Поэтому более приемлемым вариантом являются испытания и диагностика трансформаторов с учетом старения и времени эксплуатации.

Поэтому мы разработали широкий диапазон решений для диагностики силовых трансформаторов, которые основаны на международных стандартах (например, IEC 60270, IEC 60076-1, IEC 60076-3, IEC 60076-11, IEEE Std C57.12.00, IEEE Std C57.12.90, IEEE Std C57.113, IEEE Std C57.124 и IEEE C57.127).

Испытания Распредустройств / Силовых Выключателей

Распредустройства с их основными элементами – сборными шинами, разъединителями и силовыми выключателями - представляют собой опорные узлы энергосистем. Комплектное распределительное устройство с элегазовой изоляцией (КРУЭ) является альтернативой классическому открытому распределительному устройству, так как имеет более компактные размеры. Сжатый газ (обычно SF6) имеет намного более высокую прочность изоляции по сравнению с воздухом, благодаря чему можно существенно уменьшать габариты распредустройства.

Силовые выключатели представляют собой важные компоненты, для которых требуется регулярное техническое обслуживание, так как они содержат много подвижных частей. Во многих случаях они находятся в неподвижном состоянии в течение нескольких лет, но в случае повреждения в сети должны обеспечить надежное отключение больших токов короткого замыкания (на уровне нескольких килоампер) в течение всего нескольких миллисекунд. Элементы сопряжения и передачи, такие как шины и разъединители, также подвержены поломкам. Следовательно, их необходимо регулярно проверять.

Высокое напряжение в коммутационном устройстве создает нагрузку на материалы, применяемые в оборудовании. Поэтому рекомендуется проверять состояние изоляции. В принципе, для систем КРУЭ требуется выполнять такие же испытания, как и для других систем. Однако во многих случаях доступ к ним затруднен, поэтому на практике требуется применение специальных решений.

БУКЛЕТ:  CT Analyzer
