Пробоотборники трансформаторного масла <ELCHROM-G> и <ELCHROM-GS>

Пробоотборники трансформаторного масла объемом 2, 5, 10, 20, 50 и 100 мл, а также , объемом 20 мл

Пробоотборники трансформаторного масла типа «ELCHROM» предназначены для отбора проб трансформаторного масла или другой изоляционной жидкости из высоковольтного маслонаполненного электрооборудования (силовые и измерительные трансформаторы, высоковольтные вводы, кабели и конденсаторы).

Пробоотборники обеспечивают также возможность хранения, транспортировки и дозированного ввода проб масла (изоляционной жидкости) в аппаратуру для выполнения физико-химического анализа, в том числе хроматографического анализа растворенных в трансформаторном масле (изоляционной жидкости) продуктов разложения изоляции.

Пробоотборник «ELCHROM» соответствует требованиям ТУ3418-027-11703970-05, стандарту МЭК 60567. Конструкция пробоотборника защищена патентом Российской Федерации. Пробоотборник «ELCHROM» состоит из цельностеклянного корпуса с металлическим наконечником и индивидуально притертого цельностеклянного поршня. Трехходовой кран вкручивается в металлический наконечник, образуя герметичное соединение. Данная конструкция является разборной. Трехходовые краны обеспечивают эффективное управление потоками газов и трансформаторного масла или другой изоляционной жидкости.

Модификации пробоотборников Пробоотборники ELCHROM выпускаются в двух исполнениях: ELCHROM-G и ELCHROM-GS.

Рис.1. Пробоотборник ELCHROM-G

Рис. 2. Пробоотборник ELCHROM-GS

Конструктивное отличие состоит в том, что в модификации ELCHROM - GS предусмотрен гермоузел, обеспечивающий минимизацию потерь газов в пробетрансформаторного масла. Рекомендуется использование пробоотборников ELCHROM-GS при необходимости длительного (десятки суток) хранения пробы трансформаторного масла в условиях небольшого перепада температуры окружающей среды (несколько градусов Цельсия), как правило, в лаборатории.

Объем пробоотборников:

Комплект поставки:

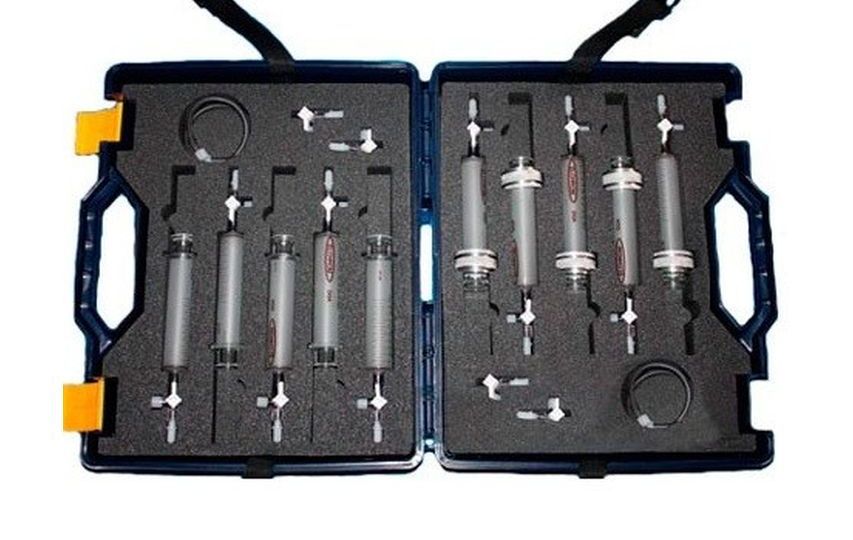

Поставка пробоотборников производится в транспортировочных кейсах или отдельно по желанию Заказчика. При поставке в транспортировочных кейсах комплектация производится согласно нижеприведенной таблице.

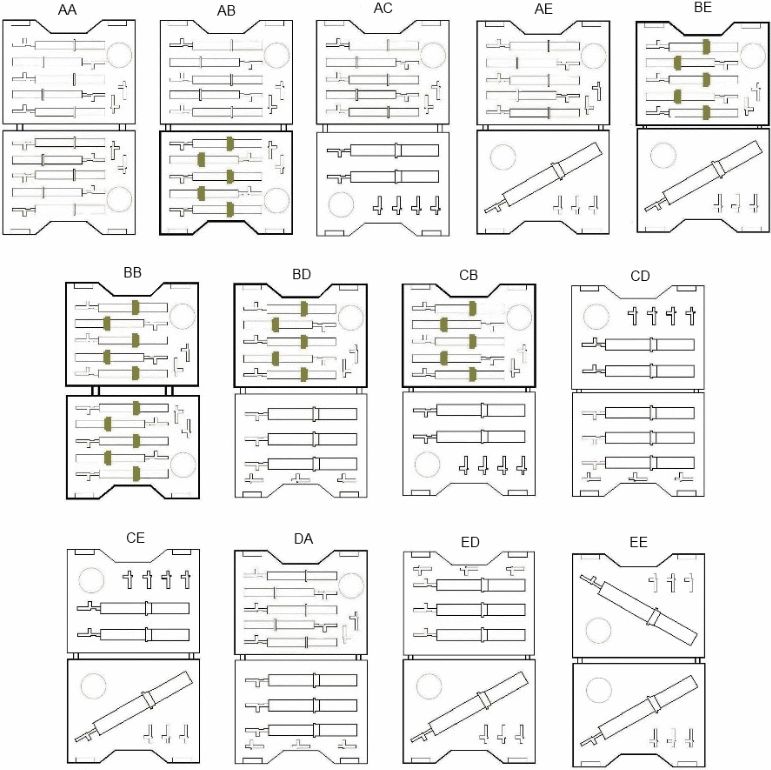

Схемы расположения пробоотборников:
