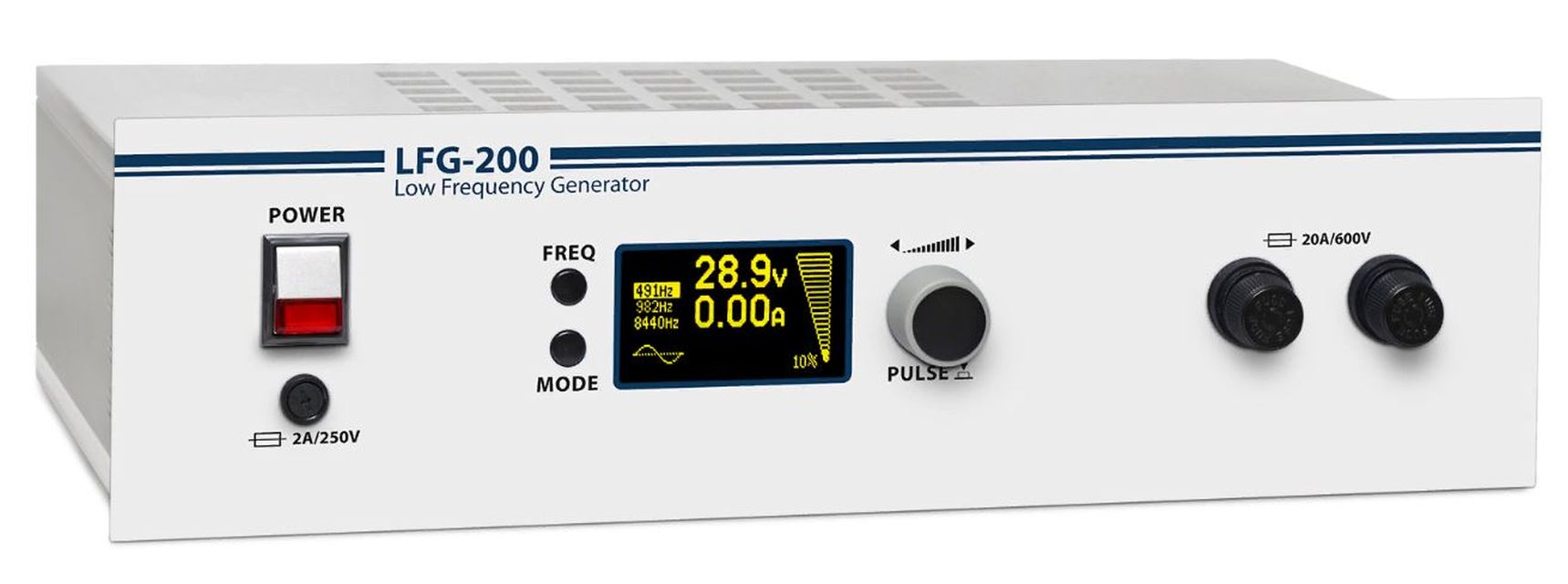

Генератор звуковой частоты LFG-200
Описание
НАЗНАЧЕНИЕ:
Генератор LFG-200 предназначен для работы в составе комплекта оборудования, с помощью которого решаются следующие задачи:
- поиск скрытого кабеля или трубопровода с применением прямого электрического подключения или индуктивной связи (прямая или бесконтактная связь)
- трассировка кабелей и трубопроводов, места пролегания которых неизвестны
- локализация муфт на силовых и телекоммуникационных кабелях
- выбор кабеля методом прозвонки
- локализация кабеля в пучке
- отыскание низкоомных замыканий между жилами методом прозвонки
- определение дефектов оболочки по методу шагового напряжения звуковой частоты
- локализация дефектов на трубопроводах и кабельных системах с катодной антикоррозийной защитой
ОСОБЕННОСТИ:
- Высококонтрастный графический OLED экран
- Несколько рабочих частот (могут быть изменены по запросу)
- Внутренняя передающая рамочная антенна
- Автоматическое согласование с нагрузкой
- Возможность работать с кабелем под напряжением 0,4 кВ (индуктивный метод)
- Защита от перегрузки
Генератор LGF-200 используется в комплекте с приемником, использующим тот же набор частот, которые выдает генератор
Трассоискатель ПТ-14 предназначен для быстрого и точного поиска телефонных, силовых кабелей и других коммуникаций, идентификации дефектов покрытия и глубины залегания с последующим картографированием.
ХАРАКТЕРИСТИКИ:
| Параметр | Значение |
| Рабочие частоты*1 , Гц | 491/982/8440 |
| Количество одновременно используемых частот, шт. | 1 - 3 |
| Диапазон регулировки выходной мощности, В∙A | 0 - 200 |
| Шаг ручной регулировки мощности, В∙A | 1 - 10 |
| Выбор частоты | ручной |
| Режимы работы |
непрерывный, импульсный |
| Согласование сопротивления нагрузки (импеданса) | автоматическое |
| Диапазон согласования сопротивления нагрузки, Ом | 0,5…1000 |
| Максимальное выходное напряжение (действующее значение), В | 600 |
| Диапазон измеряемых и индицируемых параметров: | |
| выходное напряжение, В | 0,1…600 |
| ток, А | 0,01…20 |
| сопротивление нагрузки, Ом | 0,5…1000 |
| фазовый угол, º | 0…90 |
| Относительная погрешность измерения напряжения, тока, сопротивления, % | 5 |
| Относительная погрешность измерения фазового угла, % | 10 |
| Тип модуляции | амплитудная |
| Частота модуляции (импульсов), Гц | 1 |
| Питание: | |
| напряжение внешней питающей сети, В | 230 ± 10 % (50 Гц) |
| частота внешней питающей сети, Гц | 50 ± 1 |
| Максимальная потребляемая мощность от сети, В∙А | 400 |
| Масса, кг, не более | 15 |
| Габаритные размеры, Ш×В×Г, мм, не более | 482×133×350 |
* - Имеется возможность изменения рабочих частот по заявке пользователя
Технические параметры трассоискателя ПТ-14:
| Параметр | Значение |
| Рабочие частоты, Гц | 491/982/8440 |
| Ширина полосы пропускания: | |
| режим РАДИО, кГц | 10 − 36 |
| режим Эфир, Гц | 48 − 14 000 |
| Чувствительность, мкВ | 1 |
| Погрешность показаний глубины залегания трассы, %, не более | 5 |
| Размеры, мм | 700 × 300 × 140 |
| Вес, кг, не более | 2,4 |
