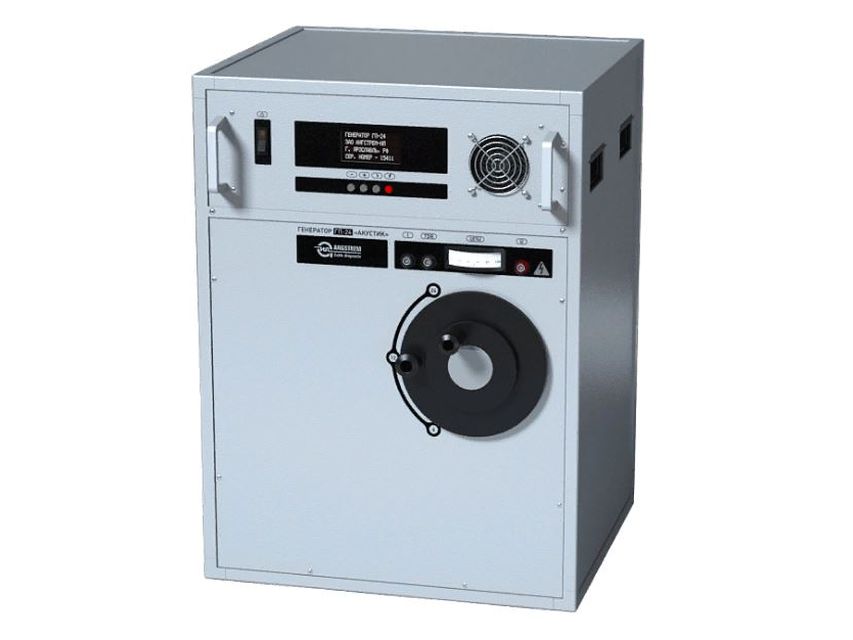

Генератор поисковый ГП-24 «Акустик»

Предназначен для подачи на объекты мощных высоковольтных импульсов напряжения при поиске мест повреждений акустическим, импульсно-дуговым методом или методом колебательного разряда.

• Подача в кабельные линии мощных высоковольтных импульсов при поиске мест повреждения подземных электрических кабелей акустическим методом.
• Определение расстояния до места повреждения методом колебательного разряда.

Генератор поисковый ГП-24 «Акустик» используется в составе комплекта поискового АПК-1 совместно с Приемником акустическим ПА-1000А или Приемником поисковым ПП-500К.

ОСОБЕННОСТИ:

• Эффективность. Энергия импульса разряда Генератора поискового ГП-24 «Акустик» составляет 3 кДж. Максимальная амплитуда плавно регулируемого выходного напряжения равна 24 кВ. Максимальный выходной импульсный ток — 15 кА. Благодаря наличию у прибора данных характеристик существенно повышается эффективность поиска повреждений удаленных и глубоко залегающих кабельных линий.
• Универсальность. Встроенное устройство сопряжения по току позволяет использовать для поиска повреждений метод колебательного разряда. По отдельному заказу генератор ударных волн ГП-24 «Акустик» изготавливается со встроенным блоком ИДМ, позволяющим применять в работе импульсно-дуговой метод.
• Надежность. В конструкции генератора для зарядки использован высокочастотный преобразователь, что позволило кардинально увеличить ресурс конденсаторной батареи. Разряд тока генератора имеет апериодическую форму, благодаря которой ресурс конденсаторов увеличивается в 3 раза. Построение схемы по принципу «генератора Маркса» значительно увеличивает ресурс внутренней изоляции устройства. Специальный рабочий ключ существенно уменьшает потери энергии внутри генератора. Благодаря этому работа прибора стала бесшумной.
• Автоматизация. Микропроцессорное управление импульсного ударного генератора позволяет плавно и точно регулировать выходные характеристики и автоматизировать процесс поиска уровня пробивного напряжения, что расширяет функциональность устройства и упрощает работу с ним.
• Легкость в эксплуатации. Корректируемый коэффициент мощности позволяет запитывать прибор от бензогенератора мощностью всего 2 кВА. Ударный генератор оснащен уникальными клеммами, что дает возможность сверхбыстрого подключения высоковольтного кабеля.
• Индикация параметров. Генератор акустических ударных волн ГП-24 «Акустик» позволяет измерять выходное рабочее напряжение, напряжение конденсаторной батареи, запасенную энергию конденсаторной батареи, интервал следования импульсов, количество импульсов.
• Низкие цены. При изготовлении прибора использованы не имеющие аналогов в мире конструкторские решения, позволяющие повысить его качественные и эксплуатационные характеристики. При этом цена генератора ударных волн в несколько раз ниже стоимости импортных аналогов.
• Высокие эксплуатационные характеристики. Рабочие температуры находятся в диапазоне от -25 до +35 °С.
• Применение в электролабораториях. Генератор имеет микропроцессорное управление, позволяющее плавно регулировать выходные характеристики.
• Гарантия. Период гарантийной эксплуатации ударно-импульсного генератора ГП-24 «Акустик» в два раза дольше, чем у аналогов. Срок гарантии составляет 24 месяца.

ПРИНЦИП РАБОТЫ:

Акустический метод. Информативным сигналом является уровень кратковременного звукового сигнала (щелчка, удара), возникающего одновременно с электрическим разрядом в месте повреждения кабеля в момент подачи на него высоковольтного электрического импульса. Для контроля и индикации акустического сигнала используется высокочувствительный акустический датчик АД-500, преобразующий звуковой сигнал в электрический. Датчик подключен к переносному универсальному приемнику ПП-500К или акустическому приемнику ПА-1000А.

ХАРАКТЕРИСТИКИ:
