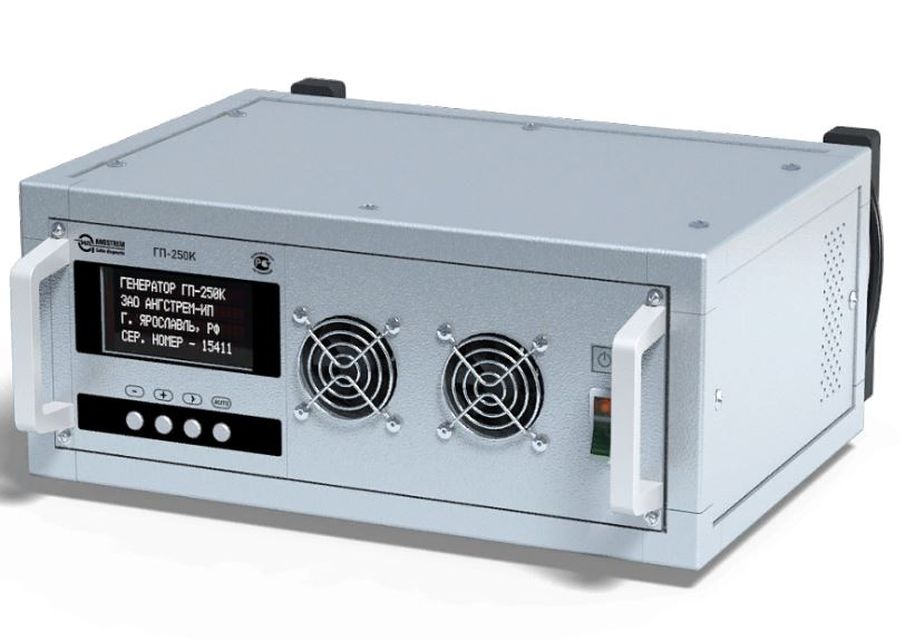

Генератор поисковый ГП-250К
Описание
Предназначен для подачи электрического сигнала звуковой частоты для определения мест повреждения силовых кабелей индукционным или потенциальным методом.
Генератор поисковый с автоматическим согласованием нагрузки ГП – 250К используется как источник тока синусоидальной формы звуковой частоты для поиска трасс и мест повреждения силовых кабелей индукционным методом.
Генератор используется в составе комплекта поискового КП-250К совместно с приемником ПП-500А.
Область применения:
- городское, промышленное и коммунальное электроснабжение;
- электротранспорт;
- строительство.
ОСОБЕННОСТИ:
- Возможность параллельного или последовательного подключения двух генераторов к нагрузке.
- Возможность выставления произвольной частоты самим пользователем (возможность работы с приемными устройствами любой частоты).
- Работа в двухчастотном и трехчастотном режиме (чередование частот).
- Генератор имеет системы ограничения выходной мощности, тока и напряжения, которые обеспечивают длительную работу на реактивную нагрузку, короткое замыкание или в режиме холостого хода без ухудшения коэффициента нелинейных искажений.
- Возможность управление генератором осуществляется автономно с помощью 4-х кнопок с индикацией режимов на дисплее или дистанционно от компьютера по интерфейсу RS-232 или RS-485.
- В генераторе обеспечена энергонезависимая память для сохранения режима работы.
- Генератор имеет микропроцессорное управление, позволяющее использовать его в автоматизированных электролабораториях.
- Автоматическое согласование с нагрузкой;
- Определение напряжения, тока и сопротивления нагрузки;
- Возможность дистанционного управления;
- Время непрерывной работы не ограничено.
- Предусмотрено два языка интерфейса: русский, английский.
ПРИНЦИП РАБОТЫ:
На передней панели расположены органы управления и индикации:
- переключатель «
» с подсветкой - включение / выключение генератора; - четыре кнопки: « - », « + », « >», «AUTO»;
- индикатор (дисплей).
На задней панели расположены:
- розетка ВЫХОД, через которую подключается нагрузка;
- разъёмы для подключения интерфейсных кабелей RS –232 и RS-485 (под заглушками);
- клемма заземления;
- сетевой шнур питания, вилка которого имеет контакт заземления;
- розетка «СИНХР» для синхронизации генераторов в режиме параллельного или последовательного подключения к нагрузке;
- тумблер «ВНЕШ» для включения генератора в режим ведомого.
ХАРАКТЕРИСТИКИ:
| Рабочие частоты генератора, Гц | 480,0±0,5/1069,0±0,5/9796,0±0,5 |
| Форма выходного сигнала генератора | синусоида |
| Коэффициент нелинейных искажений на рабочих частотах, %, не более | 1 |
| Режим работы | непрерывный или импульсный |
| Форма огибающей в импульсном режиме | меандр |
| Согласование выходного сопротивления генератора с нагрузкой | автоматическое или вручную |
| Диапазоны согласования | 0,5 Ом; 2 Ом; 8 Ом; 32 Ом; 128 Ом |
| Выходное напряжение генератора на согласованную нагрузку 8 Ом, В | 45,3±2,0 |
| Выходной ток генератора на согласованную нагрузку 8 Ом, А | 5,6±0,4 |
| Напряжение питания генератора от сети переменного тока частотой 50 Гц, В | от 187 до 242 |
| Выходная мощность генератора на согласованную активную нагрузку, Вт, не менее | 250 |
| Ток короткого замыкания генератора на диапазоне согласования 0,5 Ом, А | 30,0±1,5 |
| Напряжение холостого хода генератора на диапазоне согласования 128 Ом, В | 240±12 |
| Сопротивление изоляции первичной электрической цепи генератора относительно корпуса, МОм, не ниже | 10 |
| Переходное сопротивление заземления, Ом, не более | 0,1 |
| Напряжение пробоя изоляции входных и выходных цепей относительно корпуса, В, не менее | 1500 |
| Неравномерность выходной мощности в диапазонах автоматического согласования не превышает, % | 12 |
| Ограничение максимального напряжения (Um) относительно согласованного значения, % | 132 |
| Ограничение максимального тока (Im) относительно согласованного значения, % | 132 |
| Потребляемая мощность от сети переменного тока, Вт, не более | 440 |
| Общий диапазон согласования генератора, Ом | от 0,25 до 256 |
| Габаритные размеры, мм, не более | 380 х 352 х 180 |
| Масса генератора, кг, не более | 11 |
| Температура окружающей среды, °С | -30...+40 |
| Относительная влажность воздуха, при 25°С, % | 90 |
| Атмосферное давление, мм рт. ст. | 84,0...106,7 кПа (630...800 мм рт. ст.) |
