Установка прожигающая АПУ-2М

Предназначена для проведения испытаний защитной оболочки силовых кабелей, прожига и дожига дефектной изоляции силовых кабелей.

Установка прожигающая АПУ-2М предназначена для преобразования высокоомных поврежденй силовых кабелей 0.4 – 35 кВ с бумажно-масляной изоляцией в низкоомные устойчивые повреждения, что позволяет однозначно определять место повреждения относительными и абсолютными методами. «Установка» позволяет создавать проводящий мостик между жилами кабеля.

Для избегания реактивных потерь тока с выхода «Установки» снимается выпрямленное напряжение. «Установка» имеет шесть ступеней напряжения в положении «ПРОЖИГ» и две ступени в положении «ДОЖИГ».

Переключения между ступенями осуществляются без разрыва дуги в момент переключения. В пределах одной ступени имеется возможность плавной регулировки выходного напряжения (тока).

ОСОБЕННОСТИ:

В качестве источника питания прожигающей установки служит преобраователь частоты, с помощью которого напряжениевнешней сети преобразуется в напряжение частотой 800 Гц, что обеспечивает на выходе идеально выпрямленный ток который обеспечивает горение дуги в месте повреждения с высоким КПД;

• Время работы не ограничено;
• Переключение ступеней осуществляется без разрыва дуги в момент переключения;
• Возможность начала работы с любой ступени прожига (при работе с низковольтными кабелями);
• Встроенный дожиг.

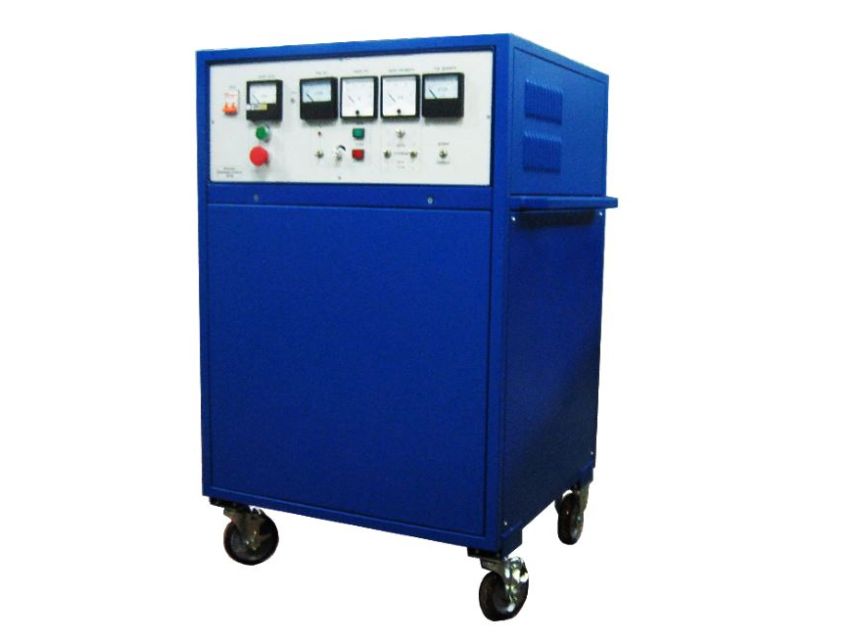

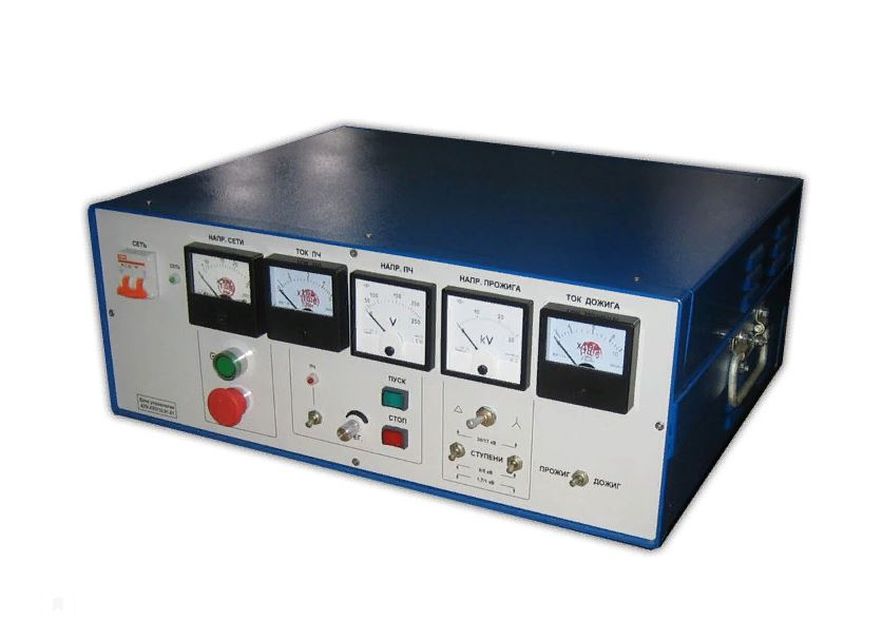

Прожигающая установка может быть выполнена в виде отдельных блоков (управления и силового), а также смонтирована на выкатной тележке в едином корпусе.
