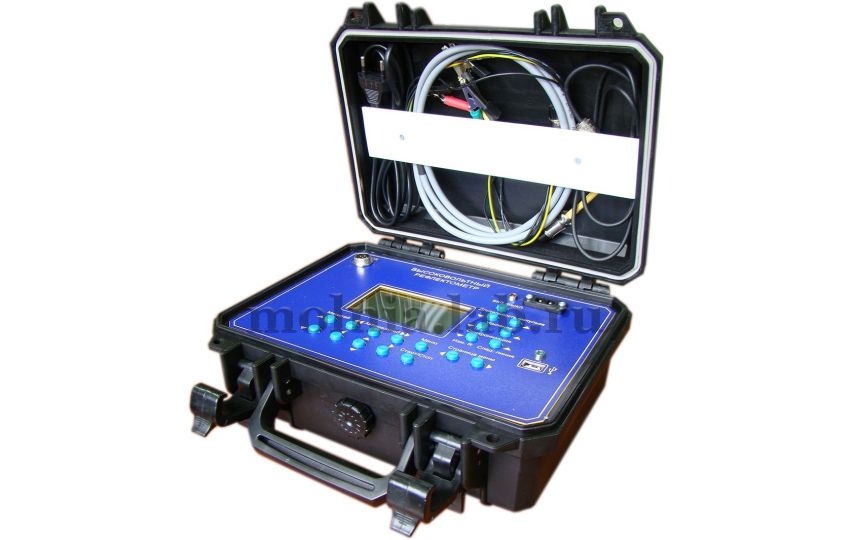

РЕФЛЕКТОМЕТР ВЫСОКОВОЛЬТНЫЙ ОСЦИЛЛОГРАФИЧЕСКИЙ “ИСКРА-4”

Прибор позволяет:

• обнаружить и определить расстояние до места повреждения или неоднородности локационным (рефлектометрическим) методом на симметричных и несимметричных кабелях;
• измерять длину кабелей (в том числе на барабанах и в бухтах) или расстояние до мест обрыва или короткого замыкания;
• запоминать, хранить и обрабатывать результаты измерений;
• в составе передвижной электролаборатории определять расстояние до повреждения в кабелях длиной до 15,3 км (35 км) при всех видах повреждений без использования предварительного полного прожига изоляции.

Рефлектометр позволяет определять расстояние до места пробоя кабеля используя низкое и высокое напряжение при помощи методов:

• TDR (низковольтный импульсный метод);
• ICE (высоковольтный метод колебательного разряда со связью по току);
• Decay (высоковольтный метод колебательного разряда со связью по напряжению);
• ARC (высоковольтный импульсно-дуговой метод).

ХАРАКТЕРИСТИКИ:

Максимальное измеряемое расстояние до места повреждения, км                        15,3 (35*).
*по индивидуальному заказу, без изменения стоимости прибора

Минимальное измеряемое расстояние до места повреждения, м                                  3;

Дискретность измерения, м                                                                                                       0,5.

Параметры высоковольтных зондирующих импульсов на нагрузке 30 Ом:

• амплитуда, кВ                                                                                                                   от 3 до 25;
• длительность фронта, мкс, не более                                                                               0,15;
• длительность импульса, мкс, не менее                                                                             2.

Параметры низковольтных зондирующих импульсов на нагрузке 30 Ом:

• амплитуда, В, не менее                                                                                                          5;
• длительность фронта, мкс, не более                                                                               0,02;
• длительность импульса, мкс                                                                                           0,05-10.

Наибольшее рабочее напряжение датчика импульсного напряжения, кВ                      60.

   Погрешность измерения расстояния до места повреждения на высоком напряжении зависит от режима измерения и от пробивного напряжения повреждённого участка.

     В случае измерения расстояния на высоком напряжении в режимах «заплывающего пробоя», холостого хода, короткого замыкания

погрешность составляет от +15 до +25 метров на расстоянии до 1 км, и от +20 до +40 метров на расстоянии свыше 1 км.

   Точность измерений очень сильно зависит от точности, установленного в приборе коэффициента укорочения КУ (скорость распространения волны напряжения в кабеле. Для силовых кабелей этот параметр не нормируется. Кроме того, нередки случаи, когда часть кабельной линии проложена другим типом кабеля, имеющего иной коэффициент укорочения).

    Рефлектометр допускает непрерывную работу в течение ~8 часов.

    Срок службы рефлектометра не менее 5 лет.
