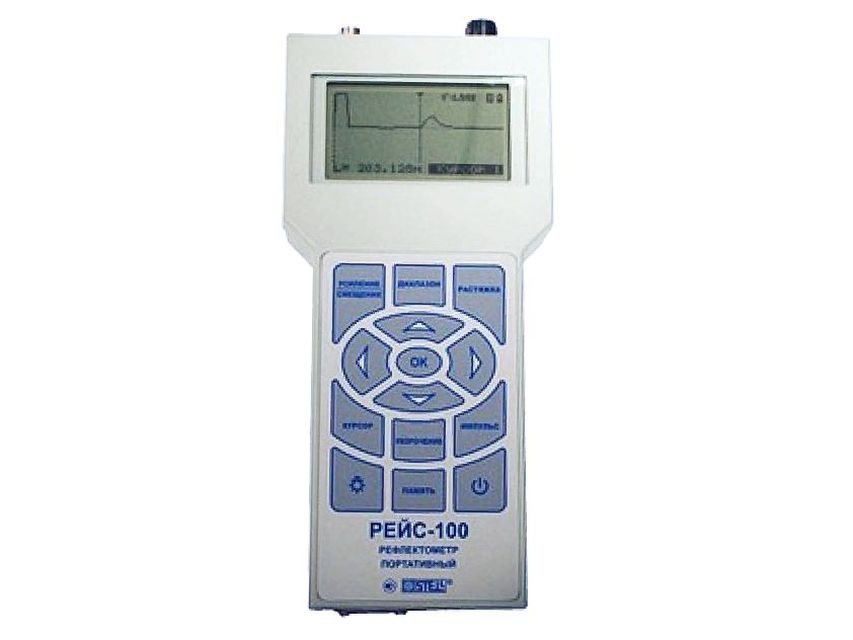

Портативный рефлектометр РЕЙС-100

Предназначен для определения расстояния до места повреждения подземной кабельной линии.

НАЗНАЧЕНИЕ:

Рефлектометр портативный РЕЙС-100 является упрощеным вариантом прибора РЕЙС-105М1. Рефлектометр РЕЙС-100 это недорогой, простой в применении, надежный импульсный рефлектометр для металлических линий, построенный на базе проверенных технических решений.

Несмотря на свою простоту РЕЙС-100 является полнофункциональным импульсным рефлектометром, предназначенным для широкого применения в практике поиска повреждений и силовых кабельных линий, линий связи, электропередачи, контроля и управления всех типов.

Используемые методы измерения:

Работа прибора РЕЙС-100 базируется на методе импульсной рефлектометрии.
С прибора в линию посылается короткий зондирующий импульс.  Встречая в металлической линии (кабеле) неоднородности (муфты, ответвления, нарушения изоляции и т.п.) импульс частично отражается назад, а частично проходит дальше.  Если линия оборвана или короткозамкнута, то импульс отражается полностью.  По времени задержки отраженного импульса относительно зондирующего по экрану прибора можно определить расстояние до места повреждения или неоднородности.  По форме отраженного импульса можно определить вид повреждения (обрыв, короткое замыкание и т.д.).

Прибор РЕЙС-100 позволяет:

• обнаружить наличие неоднородностей и места повреждения в линии;
• определить характер повреждения (обрыв, короткое замыкание и др.);
• измерить длину кабеля;
• оценить величину волнового сопротивления линии;
• измерить коэффициент укорочения в линии, когда длина линии (кабеля) известна;
• определить расстояние до места перепутывания жил в кабеле.

ОСОБЕННОСТИ:

• максимальная длина измеряемых линий и кабелей - 6,4 км;
• высокая разрешающая способность по расстоянию - 4 см;
• низкая погрешность измерения - 0,2 %;
• система отсчета при помощи двух курсоров;
• возможность растяжки и детального анализа любого участка рефлектограммы
• отстройка от аддитивных помех;
• измерение линий с коэффициентами укорочения до 4,00;
• цифровое отображение длины линии, расстояний между любыми выбранными точками линии, коэффициентов укорочения и других параметров прибора;
• простота и удобство пользования, малые габариты и вес 0,7 кг;
• высокая надежность;
• индикация уровня разряда аккумуляторов.

ХАРАКТЕРИСТИКИ:
