Компьютерный рефлектометр РЕЙС-405
Предназначен для определения расстояния до места повреждения подземной кабельной линии.
НАЗНАЧЕНИЕ:

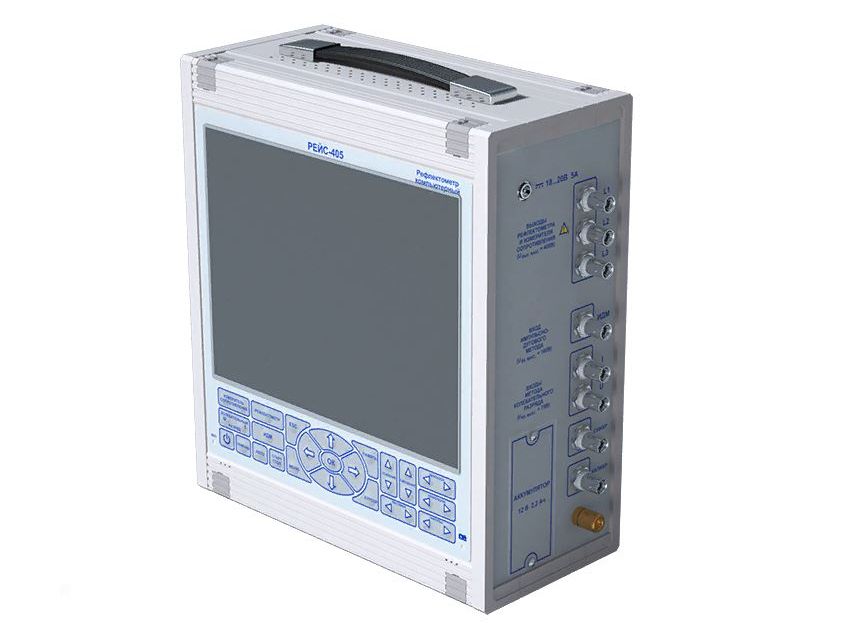

РЕЙС-405 - это новый мощный и компактный компьютерный рефлектометр для определения мест повреждений в силовых кабельных линиях. РЕЙС-405 выполнен в виде моноблока, по сути является измерительной системой, которая объединяет в себе 4 измерительных прибора:
- рефлектометр для металлических кабельных и воздушных линий;
- измеритель сопротивления изоляции;
- измеритель по методу колебательного разряда;
- измеритель по импульсно-дуговому методу.
Рефлектометр РЕЙС-405 является глубокой модернизацией прибора Рефлектометр РЕЙС-305, который получил широкое распространение и хорошо зарекомендовал себя в практике поиска и обнаружения повреждений в силовых кабельных линиях.
РЕЙС-405 предназначен для использования как автономно, так и в составе электроизмерительных лабораторий для решения задач обнаружения, идентификации и определения расстояния до мест дефектов в кабельных линиях, прежде всего силовых.
Рефлектометр РЕЙС-405 может быть также использован для измерения и других типов линий с металлическими проводниками.
Моноблочный корпус рефлектометра РЕЙС-405 имеет относительно небольшой вес и удобное расположение органов управления и подключения. Это позволяет с успехом использовать РЕЙС-405 как автономно, в виде самостоятельного прибора — для лабораторных и полевых измерений, так и в составе электроизмерительной лаборатории. В электроизмерительной лаборатории рефлектометр РЕЙС-405 может быть использован либо как постоянно-встроенный прибор, либо как съемный прибор.
Два из четырех имеющихся в приборе метода, а именно:метод измерения сопротивления изоляциииметод рефлектометрамогут быть использованы для измерения любых линий с металлическими проводниками: силовых кабельных линий, линий связи, контроля, управления и других. Для измерения этими указанными методами не нужны никакие дополнительные устройства.
Два других метода:импульсно-дуговой методиметод колебательного разрядамогут быть реализованы только совместно с дополнительными высоковольтными устройствами, которые не входят в комплект поставки прибора.
ОСОБЕННОСТИ:
При разработке схемных, программных, а также конструктивных решений нового прибора были учтены замечания и пожелания пользователей приборов РЕЙС-305, в результате чего, компьютерный рефлектометр РЕЙС-405 получил много новых положительных качеств, в том числе:
- четыре метода измерения (добавлен 4-й - режим измерения — измерение сопротивления изоляции);
- достаточно большой встроенный цветной TFT-экран (диагональ 10,4”) с разрешением 800х600 точек;
- мощный зондирующий сигнал (увеличена максимальная амплитуда зондирующего сигнала (с 25 В до 100В));
- простой, интуитивно-понятный интерфейс;
- прямое управление параметрами;
- универсальное питание;
- вместо ручного управления выходным сопротивлением применено программное;
- увеличен диапазон измеряемых расстояний (с 51 км до 250 км);
- увеличено максимальное перекрываемое затухание (с 80 до 95 дБ);
- увеличена частота дискретизации входного сигнала (со 160 до 200 МГц);
- многократно увеличен объем встроенного запоминающего устройства для энергонезависимого сохранения измеренных рефлектограмм и импульсных характеристик (в 10000 раз);
- обеспечена возможность легкого сохранения измеренной информации непосредственно на USB Flash-накопителе пользователя;
- при подключении к прибору РЕЙС-405 стандартной компьютерной USB-клавиатуры и «мыши», открывается возможность выполнять текстовое и графическое редактирование материалов пользователя;
- обеспечена возможность непосредственного подключения к прибору РЕЙС-405 различных устройств, в том числе принтера — для распечатки результатов измерений, обеспечена возможность подключения к прибору РЕЙС-405 внешнего стандартного монитора с разрешением - до 2048 x 1536 через стандартный VGA разъем;
- конструкция корпуса, расположение экрана, кнопок управления и разъемов для подключения к измеряемой линии прибора РЕЙС-405 обеспечивают лучшие, чем у прибора РЕЙС-305, возможности по встраиванию прибора в конструкцию передвижных кабельных электролабораторий.
ХАРАКТЕРИСТИКИ:
1. Режим «МЕТОД РЕФЛЕКТОМЕТРА»
|
Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5): |
- минимальный диапазон – 250 м - максимальный диапазон – 250000 м |
|
Коэффициент укорочения: |
- установка или измерение в пределах 1,00...7,00 - встроенная таблица |
|
Зондирующие сигналы: |
- амплитуда 25 В...120 В - длительность от 100 нс до 300 мкс |
|
Выходное сопротивление: |
- 10...1000 Ом, программно-регулируемое, с отображением величины на экране |
|
Инструментальная погрешность измерения расстояния: |
- не более 0,1 % |
|
Система отсчета расстояния: |
- при помощи вертикальных курсоров |
|
Режимы измерения: |
- Прямой - считывание и отображение текущей рефлектограммы по любому из входов: вход L1; вход L2, вход L3; - Сравнение - наложение двух или трёх рефлектограмм (вход-вход, вход-память, память-память, входы L1-L2-L3); - Раздельный - зондирование по входу L1 и приём по входам L2 или L3 (L1-L2, L1-L3) - Разность – отображение результата разности между двумя рефлектограммами (вход-вход, вход-память, память-память). |
|
Растяжка: |
Возможность растяжки выбранного участка рефлектограммы |
|
Память: |
Возможность запоминания более 1000 рефлектограмм и импульсных характеристик во встроенной энергонезависимой памяти |
|
Отстройка от аддитивных помех и шумов: |
Усреднение посредством цифрового накопления, фильтрация сигналов |
|
Отстройка от синхронных помех: |
- При считывании рефлектограмм - за счет использования режимов сравнения и разности рефлектограмм исправных и неисправных линий (жил кабеля). - При цифровой обработке рефлектограмм из памяти - за счет использования режимов сравнения и разности рефлектограмм линии из памяти и рефлектограмм неисправных линий (жил кабеля). |
| Эквивалентная (эффективная) частота дискретизации | 3,2 ГГц |
|
Отображение информации: |
- Рефлектограммы и результаты обработки отображаются в графическом виде на цветном TFT экране размером 10,4''. - Режимы, параметры и информация - в алфавитно-цифровом и символьном виде. |
|
Питание: |
- Сеть переменного тока 100...240 В, 50...60 Гц - Сеть постоянного тока 12В. |
|
Условия эксплуатации: |
0...+50 °С |
|
Габаритные размеры (ШxВxГ): |
270 x 300 x 122 мм |
|
Масса: |
Не более 7,5 кг |
2. Режим «МЕТОД ИЗМЕРЕНИЯ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ»
|
Минимальное измеряемое сопротивление: |
не более 1кОм |
|
Максимальное измеряемое сопротивление: |
не менее 1 ГОм |
|
Измерительное напряжение: |
400 В |
|
Инструментальная погрешность измерения: |
не более 5% |
|
Режимы измерения: |
L1-L2, L1-L3, L2-L3, L1-броня, L2-броня, L3-броня |
3. Режим «МЕТОД КОЛЕБАТЕЛЬНОГО РАЗРЯДА»
|
Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5): |
- минимальный диапазон – 250 м - максимальный диапазон – 250000 м |
|
Максимальная амплитуда входных сигналов: |
- 50 В |
|
Входное сопротивление по волновому входу: |
- 300 Ом |
|
Инструментальная погрешность измерения расстояния: |
- не более 0,1 % |
|
Усиление |
от –18 до +74 дБ |
|
Режимы работы: |
- Просмотр линии - Ожидание разряда - Автозапуск (с возможностью автоматического сохранения импульсных характеристик в памяти) |
|
Частота дискретизации: |
200 МГц |
|
Подключение к линии (при методе колебательного разряда): |
Через присоединительное устройство по напряжению или по току |

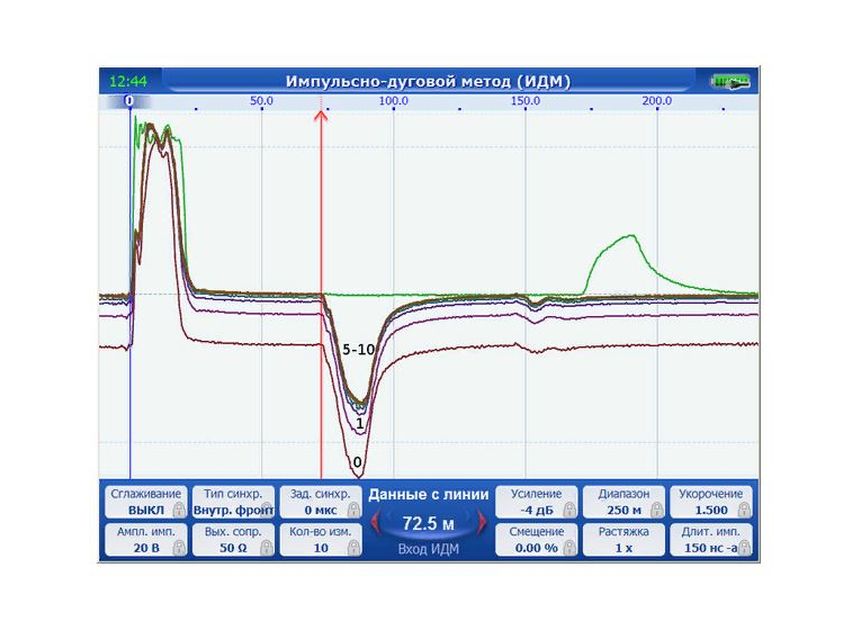

4. Режим «ИМПУЛЬСНО-ДУГОВОЙ МЕТОД»
|
Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5): |
- минимальный диапазон – 250 м - максимальный диапазон – 250000 м |
|
Диапазон амплитуд входных сигналов (периодических и однократных) на входе: |
0,002 …120В (без присоединительного устройства напряжения) |
|
Инструментальная погрешность измерения расстояния: |
- не более 0,1 % |
|
Усиление |
от –18 до +74 дБ |
|
Режимы работы: |
- Просмотр линии - Ожидание разряда - Автозапуск (с возможностью автоматического рефлектограмм в памяти) Два источника синхронизации: внутренняя и внешняя (сигнал синхронизации принимается на соответствующем входе). |
|
Частота дискретизации: |
200 МГц |
