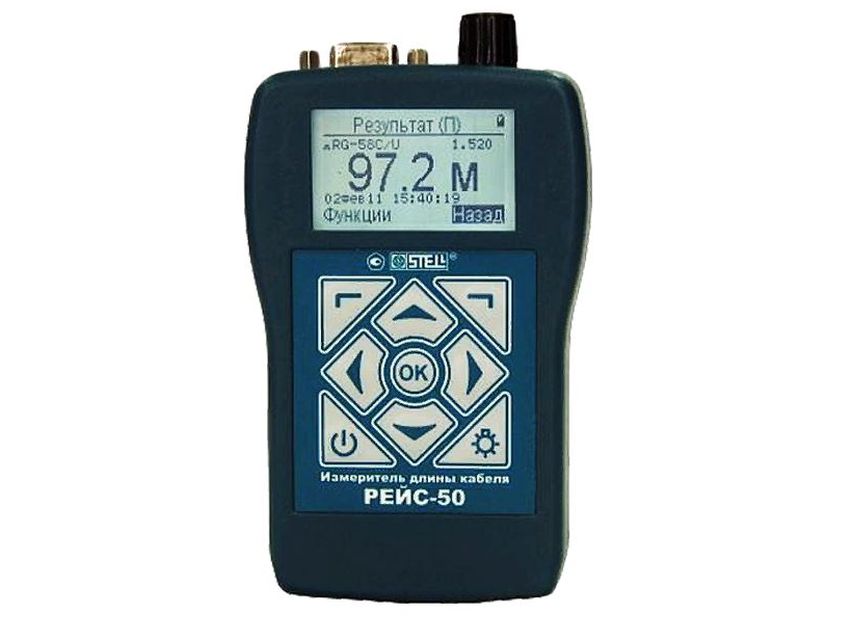

Измеритель длины кабеля РЕЙС-50

Предназначен для измерения длины кабельной линии.

НАЗНАЧЕНИЕ:

Измеритель длины кабеля РЕЙС-50 - это цифровой портативный (карманный) прибор, разработанный для широкого применения при измерении длин силовых кабелей, кабелей связи, контрольных кабелей, кабелей управления и всех других типов кабелей и проводов. При разработке этого прибора был выбран принцип максимального упрощения использования прибора, так как основная категория пользователей этих приборов не являются специалистами-измерителями. Поэтому в приборе РЕЙС-50 использованы самые современные методы измерений и обеспечена максимально возможная автоматизация измерений.

РЕЙС-50 – это фактически два прибора в одном корпусе: импульсный рефлектометр, работающий на основе метода импульсной рефлектометрии (TDR - метод), и прибор, работающий по методу измерения сопротивления проводников (DC - метод).

При использовании DC-метода из прибора по жиле кабеля (изолированному проводнику) пропускается заданный ток, измеряется сопротивление жилы и на основе значения погонного сопротивления жилы или ее диаметра, материала проводника и температуры рассчитывается длина этого кабеля (изолированного проводника).

Особенность DC-метода состоит в том, что он может быть использован для измерения не только многожильных кабелей, но и для одножильных кабелей (проводников с изоляцией). Таким образом, при DC-методе нужен обязательный доступ к кабелю с обоих его концов, в то время как при TDR-методе достаточно доступа только с одного конца.

Достоинства:

Несомненными достоинствами рефлектометра РЕЙС-50 перед аналогичными приборами как зарубежных, так и отечественных производителей (сравнивались 10 приборов зарубежного и отечественного производства разных фирм, в том числе экспериментальные сравнения) являются следующие:

• только в приборе РЕЙС-50 реализованы автоматические режимы измерения длины кабеля двумя методами: TDR и DC;
• только РЕЙС-50 имеет самое высокое разрешение по длине;
• только РЕЙС-50 при указанных возможностях и параметрах имеет очень низкую потребляемую мощность;
• прибор РЕЙС-50 имеет самые малые габаритные размеры при относительно большом экране, самый минимальный вес;
• цена рефлектометра РЕЙС-50 ниже аналогов.

ОСОБЕННОСТИ:

• максимальная автоматизация измерений;
• минимальные размеры и вес;
• полноценный графический LCD - экран с управляемой подсветкой;
• малое энергопотребление;
• встроенная память данных и результатов измерений;
• низкая цена.

ХАРАКТЕРИСТИКИ:
