ЭТЛ-35 Электролаборатория

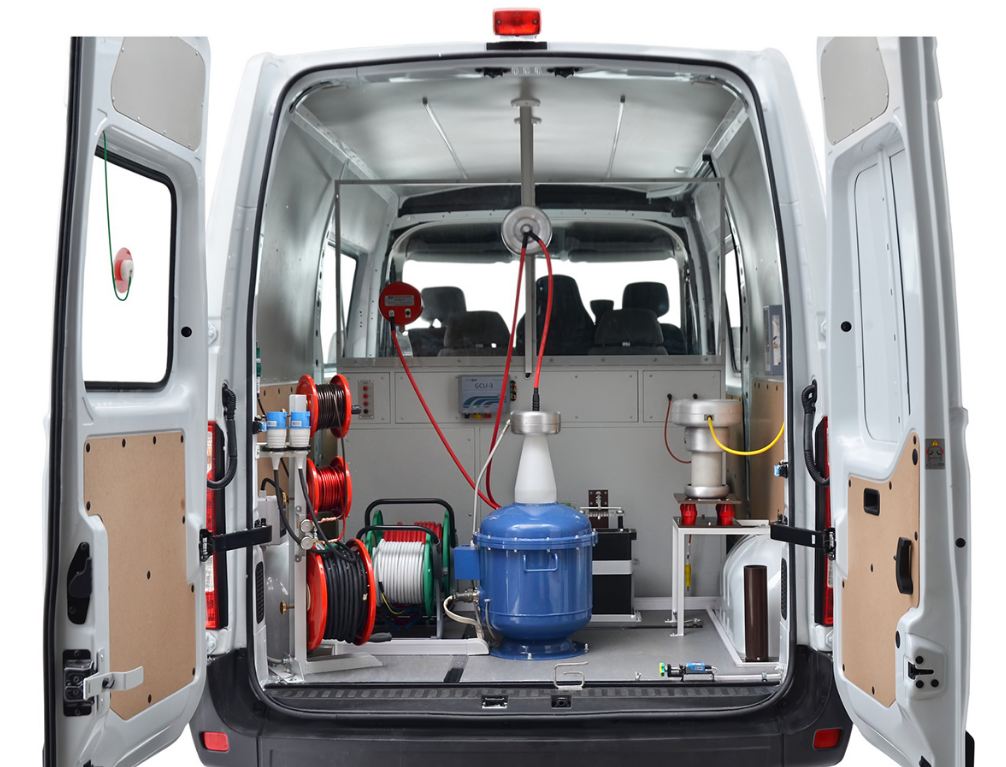

Передвижная электролаборатория ЭТЛ-35 монтируется в фургоне автомобиля и предназначена для выполнения следующих работ:
- Высоковольтные испытания объектов переменным напряжением до 100 кВ;
- Высоковольтные испытания объектов постоянным напряжением до 60 кВ;
- Измерение параметров силовых трансформаторов с помощью блока низковольтных измерений БНИ.
- Определение ёмкости и тангенса угла диэлектрических потерь электротехнических объектов при напряжениях до 10 кВ.
В стоимость ЭТЛ-35 входит обучение персонала Заказчика работе на ЭТЛ-35. Срок изготовления ЭТЛ-35 - 45 дней.
- Технические Данные
Общие параметры ЭТЛ-35:
Параметр Значение Напряжение питающей сети однофазного переменного тока, В 220±22 Частота питающей сети, Гц 50±2 Потребляемый ток, А, не более 80 Масса оборудования, кг, не более 700 Обслуживающий персонал, операторов, не менее 2 Срок службы лаборатории, лет, не менее 10 Параметры блока высоковольтных испытаний БВИ на базе трансформатора ИОМ-100/16:
Блок предназначен для испытания изоляции силовых кабелей и твердых диэлектриков выпрямленным напряжением до 60 кВ в составе встроенного оборудования, а также для испытания твердых диэлектриков синусоидальным напряжением частотой 50 Гц величиной до 100 кВ (действующее значение).
Параметр Значение Наибольшее выпрямленное напряжение в продолжительном режиме, кВ 60 Наибольший рабочий ток при выпрямленном напряжении, мА 100 Наибольшее переменное напряжение (действующее значение), кВ 100 Наибольший рабочий ток при переменном напряжении (действующее значение), мА 100 Габаритные размеры, мм, не более 650х84 Масса, кг, не более 220 Параметры измеритель диэлектрических потерь ИДП-10:
ИДП-10 обеспечивает измерение емкости и тангенса угла диэлектрических потерь электротехических объектов при напряжении переменного тока частотой 50 Гц до 10 кВ в пределах, обеспечиваемых мостом переменного тока СА-7100/2.
Параметр Значение Максимальное переменное напряжение (действующее значение), кВ 10 Приведенная погрешность измерения переменного напряжения, %, не более 3 Габаритные размеры блока управления, мм, не более 220х300х350 Масса блока управления, кг, не более 5 Параметры измерителя постоянного тока высокопотенциального ИТВЦ-20:
ИТВЦ-20 предназначен для измерения постоянного тока отрицательной полярности в цепях с потенциалом до 60 кВ относительно земли.
Параметр Значение Диапазон измерения, мА 0,01...3,0 Предельная относительная погрешность измерения в указанном диапазоне, % 3 Наибольшая кратность перегрузки микроамперметра 3,5 Наибольший допустимый потенциал корпуса относительно земли, кВ 60 Падение напряжения между клеммами прибора, В 2 Габаритные размеры, мм, не более 165х100 Масса, кг, не более 1 - Возможные Модификации
По требованию Заказчика комплектация ЭТЛ-35 может быть изменена.
- Условия Эксплуатации
Лаборатория рассчитана для эксплуатации в полевых условия при следующих параметрах окружающей среды:
Параметр Значение Температура окружающей среды, ° С от -20 до +40 Относительная влажность, %, не более 80 при температуре +25° С Атмосферное давление, кПа (мм. рт. ст.) 84,0 – 106,7 (630 – 800) Запрещается эксплуатация ЭТЛ-35 во взрывоопасных средах!
- Комплект Поставки

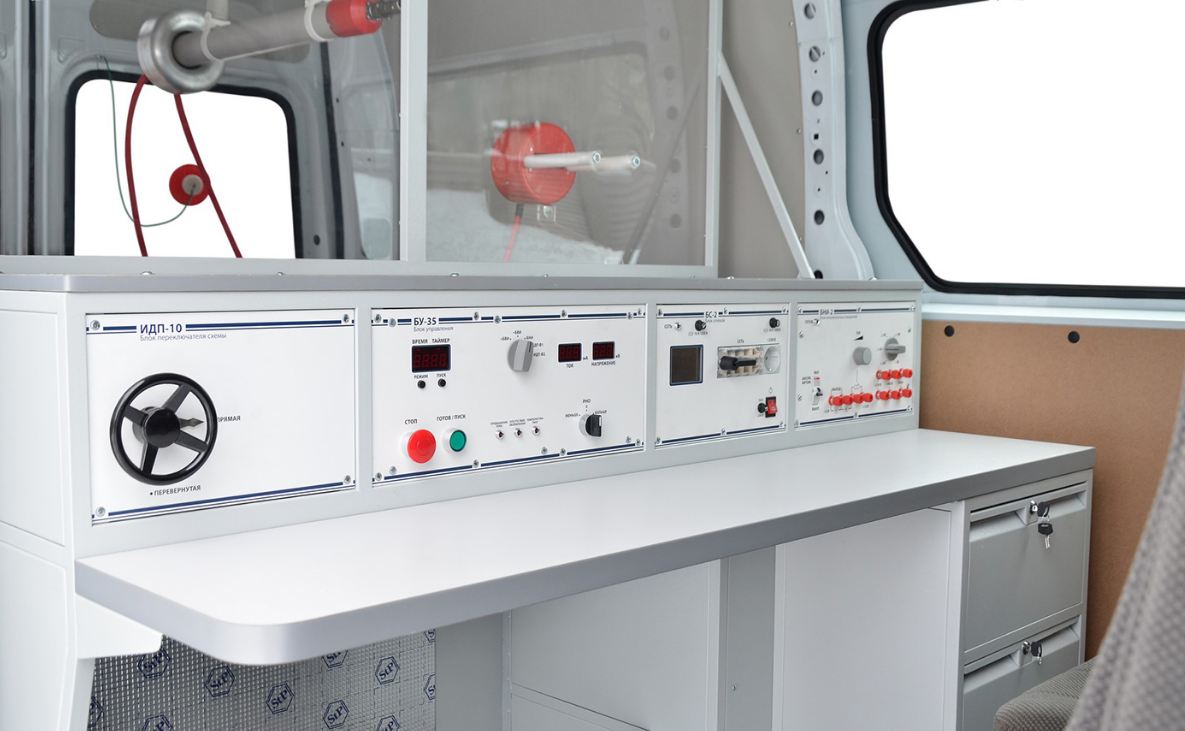

Наименование Количество Стойка управления 1 Блок сетевой 1 Блок управления электролабораторией 1 Блок низковольтных измерений БНИ 1 Стабилизированный источник питания ТЭС-41 1 Измеритель диэлектрических потерь ИДП-10 в следующем составе: - Мост переменного тока СА-7100/2 1 - Трансформатор напряжения ОЛМ-0,22 /10 1 - Переключатель схемы измерений "прямая - перевернутая" 1 - Короткозамыкатель КЗМК-10 1 - Блок управления 1 Регулятор напряжения однофазный TDGC2-80 с электроприводом 1 Блок высоковольтных испытаний БВИ в следующем составе: - Трансформатор испытательный ИОМ-100/16 1 - Короткозамыкатель КЗМК-100 1 - Выпрямитель Д-140 1 - Делитель напряжения ДН-60 1 - Конденсатор ИК-0,05-100 с заземлителем КЗ-60 1 Измеритель тока высокопотенциальный ИТВЦ-20 1 Блок трёх барабанов с проводами защитного, рабочего заземления и сетевым кабелем (длина по 30 м) 1 Переходник сетевой 2-хп роводный с зажимами «крокодил» и «струбцина» (длина 1 м) 1 Провод высоковольтный силиконовый FZLSi 1 мм для испытания переменным высоким напряжением (длина 30 м в бухте) 1 Кабель высоковольтный ПВВЭ-60-3,5 с разъёмом для подключения к ИТВЦ-20 и испытания объектов высоким постоянным напряжением до 60 кВ (длина 30 м в бухте) 1 Кабель ПВС-4х2,5 для соединения БНИ с объектом испытаний (длина 30 м в бухте) 1 Изолятор проходной 1 Комплект ограждений и стоек для вывешивания высоковольтного провода: - штырь изоляционный 7 - основание-крестовина 7 - шнур ограждения 1 Документация Руководство по эксплуатации ЭТЛ-35 1 Паспорт на ЭТЛ-35 1 Паспорт на измеритель постоянного тока высокопотенциальный ИТВЦ-20 1 Техническое описание и инструкция по эксплуатации лабораторных стабилизированных выпрямителей ТЭС-41, ТЭС-42 1 Метрологическая аттестация РУП "БелГИМ" Опционально Документация для постановки ТС в органах ГАИ РБ 1 - Гарантийные Обязательства
Изготовитель гарантирует соответствие лаборатории ЭТЛ-35 требованиям действующей технической документации и нормам ПУЭ и ПТБ.
Срок действия гарантии на лабораторию ЭТЛ-35 - 12 месяцев со дня отгрузки потребителю.
