Электролаборатория передвижная ППУ1 (0.4-10 кВ)

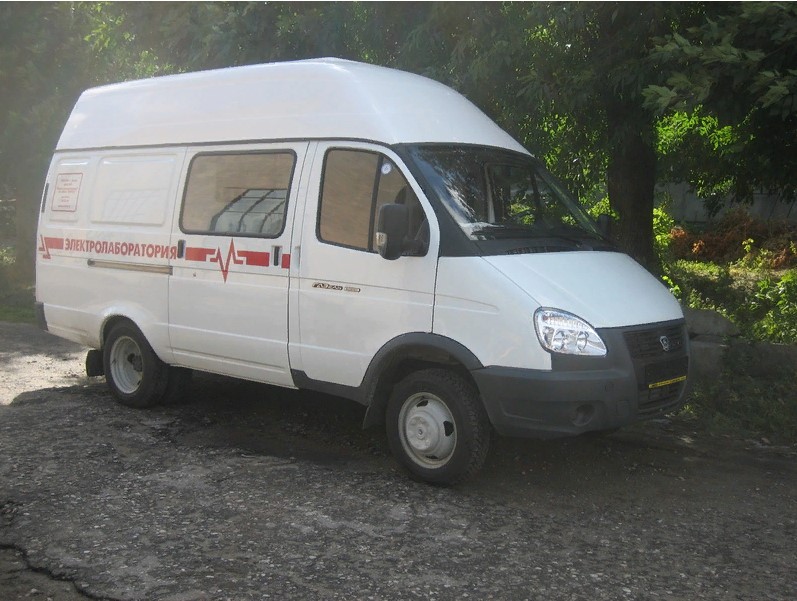

Автомобиль

Монтаж оборудования электролабораторий производится на шасси автомобилей, ГАЗ, «Газель», ЗИЛ, КАМАЗ, ПАЗ, Валдай и др. по согласованию с Заказчиком

 Фургон-лаборатория разделен на 2 отсека:

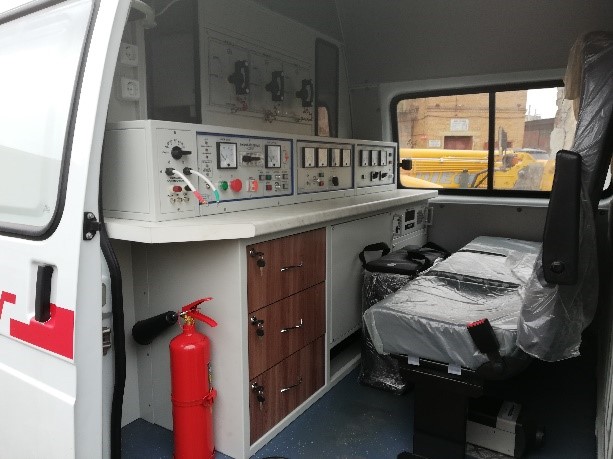

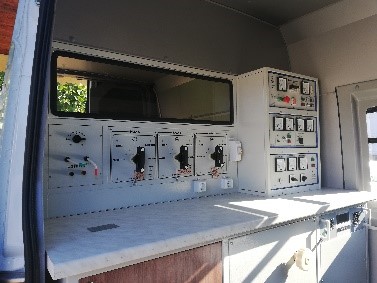

     - отсек оператора, в котором располагаются 3 посадочных места для персонала, пульт управления лабораторией в отсеке оператора .

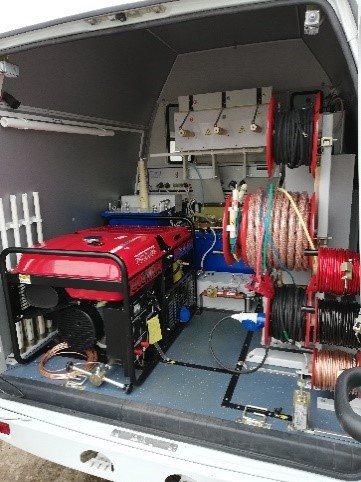

     - высоковольтный отсек, в котором размещено все оборудование находящееся под высоким напряжением, кабельные барабаны, испытательное оборудование.

Отопление

   Тепловентилятор – 1 шт.
   Напряжение – 220В
   Частота -50Гц
   Ток -9.1А
   Повышении е температуры до – 70о С

Состав лаборатории

       1.  Блок сетевой.

       Обеспечивает распределение питания электролаборатории  ~220 В 50 Гц  на блоки управления, внутреннее  освещение, блокировку дверей, звуковую и световую сигнализации.

        2. Высоковольтный переключатель (ПВ-70) Подключение оборудования ЭТЛ сразу к 3 жилам испытуемой (исследуемой) кабельной линии (трёхлинейное подключение)

  Высоковольтный переключатель воздушно-барьерного типа обеспечивает подключение блоков электролаборатории во всех режимах к испытываемому объекту без проведения какой-либо дополнительной коммутации блоков электролаборатории, снятие остаточных зарядов с емкостной нагрузки и наложение заземления на высоковольтный вывод электролаборатории.

        3. Блок высоковольтных испытаний и измерений включает в себя

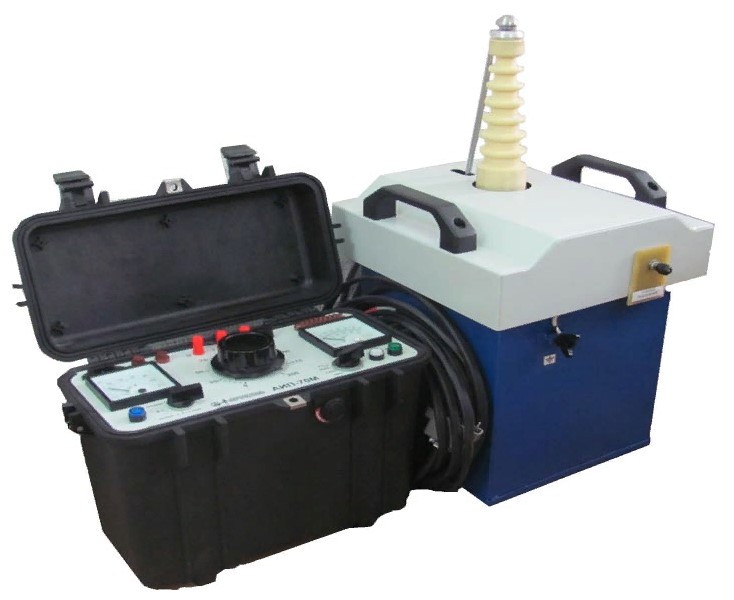

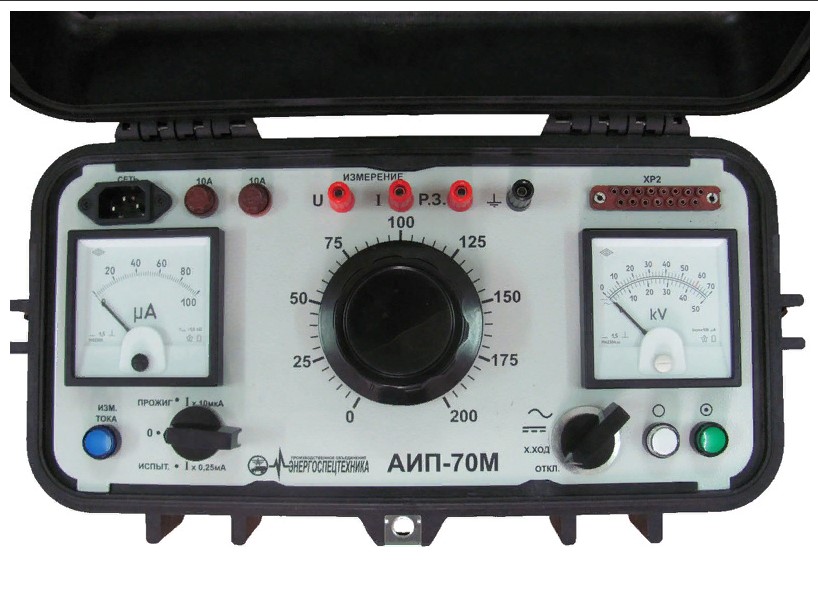

     Аппарат испытательно-прожигающий АИП-70 предназначен для испытания изоляции силовых кабелей и твердых диэлектриков выпрямленным напряжением, испытания твердых диэлектриков синусоидальным напряжением частотой 50 Гц, а также для предварительного прожига дефектной изоляции силовых кабелей.

    Подъем испытательного напряжения осуществляется дистанционно с пульта управления кнопками или потенциометром.

    Аппарат АИП-70М позволяет начать прожиг с 60 кВ, с последующим прожигом-дожигом основным блоком прожига установленным в электролаборатории.

    Аппарат АИП-70 внесен в госреестр CИ номер свидетельства RU.C.34.033.A № 56299

       Отличительные особенности аппарата АИП-70:

    1) за счет специальной конструкции высоковольтного трансформатора и перевода защиты на более “грубый” уровень, при включении режима “прожиг”, аппарат обеспечивает устойчивое горение дуги в месте повреждения, что снижает пробивное напряжение в месте повреждения до уровня позволяющего проводить окончательный прожиг с помощью основного прожигающего блока;
     2) предварительный, высоковольтный прожиг используется при пробое изоляции в муфтах и при заплывающих пробоях;
    3) аппарат АИП-70 может использоваться для замены испытательного аппарата АИД-70 и ему аналогичных не имеющих функции “прожиг дефектной изоляции”, установленных в передвижных электролабораториях;
      4) аппарат АИП-70 защищен свидетельством на полезную модель № 25096

      Управление выходным  напряжением осуществляется регулятором  электродистанционно с помощью энкодера.

  Энкодер комбинированный орган управления, сочетающий в себе поворотный регулятор обеспечивающий подъем и снижение испытательного напряжения и кнопку при первом нажатии которой автотрансформатор начнет устанавливаться в нулевое положение, при повторном нажатии зафиксирует величину испытательного напряжения на момент второго нажатия кнопки.

  Регулятор имеет датчик нулевого положения

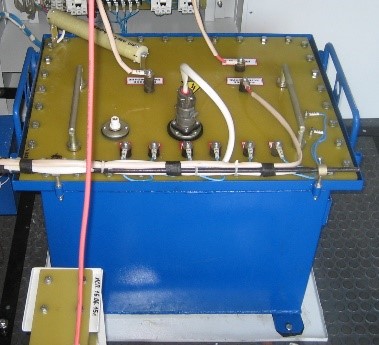

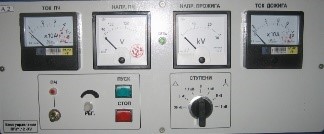

    4. Блок прожига и дожига дефектной изоляции.

        Блок прожигающий БП-30 – 1 шт.

        Блок дожига конструктивно входит в блок прожига.

        В качестве источника питания прожигающего блока используется преобразователь частоты, с помощью  которого напряжение внешней сети преобразуется в трехфазное напряжение частотой 800 Гц и создаёт на выходе высоковольтного блока после выпрямления практически идеально выпрямленный ток, что обеспечивает горение дуги в месте повреждения с высоким КПД. Конструкция высоковольтного блока позволяет осуществлять проведение режима «прожига» без обрыва горения электрической дуги при переключении ступеней на пульте управления высоковольтного блока .

      Время режима «прожига»: Длительный.


     Технические характеристики блока БП-30:

     - максимальное выходное выпрямленное напряжение в режиме холостого хода (Х.Х.) при соединении первичных обмоток трансформатора прожига в «звезду - Y» и «треугольник - ∆» по ступеням, кВ

     I ступени  ∆ -30,0

    II ступени Y –17,0

   III ступени ∆ -8,0

   IV ступени Y –5,0

    V ступени ∆ -1,7

    VI ступени Y –1,0

  - выходной выпрямленный рабочий ток (действующее значение) прожига в режиме короткого замыкания (К.З.), А не менее 10

     Блок дожига входит в состав прожига.

Технические характеристики блока дожига :

    - максимальное выходное выпрямленное напряжение в режиме холостого хода (Х.Х.) при соединении первичных обмоток трансформатора прожига в «звезду - Y» и «треугольник - ∆» по ступеням, В

    ∆ - 300,0

    Y –180,0

   - выходной выпрямленный рабочий ток в режиме К.З. при соединении первичных обмоток трансформатора прожига в «звезду - Y» и «треугольник - ∆», А

    ∆ - не менее 60,0

    Y –не менее 100,0

    5. Блок акустики автономный (БА-32) с присоединительными устройствами ИДМ, УСН, УСТ для беспрожиговых методов

     Предназначен для генерирования высоковольтных импульсов при поиске мест повреждения силовых кабелей акустическим методом. Блок акустики не является испытательным оборудованием и не подлежит аттестации согласно ГОСТ Р8.568-97. Он может эксплуатироваться при следующих условиях:

      ·     температура окружающей среды от минус 30град.С до плюс 40 град. С;

      ·     относительная влажность до 80% при температуре плюс 25град.С;

      ·     атмосферное давление 530¸800 мм рт. ст.

    Технические характеристики БА-32

    Напряжение питания частотой 50Гц, 220±22В

      ·     Максимальная потребляемая мощность 6 кВА

      ·     Максимальное выходное постоянное напряжение:

      ·      0-32 кВ

      ·     Максимальная запасаемая энергия 5000 Дж

      ·     Диапазон регулирования периода следования импульсов (в автоматическом режиме) 1¸6 с

     Время непрерывной работы 1 час

     Блок акустики состоит из собственного зарядного трансформатора, высоковольтного импульсного конденсатора и электромагнитных коммутаторов.
     Заряд импульсного конденсатора осуществляется через коммутатор зарядки выпрямленным напряжением с собственного трансформатора напряжением  20 кВ.

     Энергия, накопленная на обкладках импульсного конденсатора через  контакты импульсного коммутатора поступает в жилу дефектного кабеля. При этом коммутатор отключает источник зарядного напряжения от конденсаторов.
     Частота следования разрядных импульсов может быть задана в автоматическом или ручном режиме. В автоматическом режиме частота следования импульсов осуществляется плавной регулировкой.
     При отключении питания блока акустики или всей электролаборатории происходит автоматически «мягкий» разряд остаточной емкости, а затем на выводы импульсных конденсаторов накладывается закоротка рабочего заземления.

     Режимы работы: ручной или автоматический.

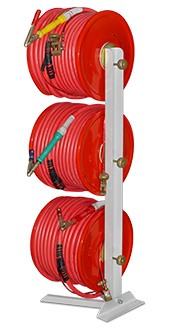

    6.Блок барабанов с кабелями в составе:

    Кабель питания

    Кабель высоковольтный - 70 кВ (3 жильный)

   Провод защитного заземления                                   Весь комплект по 30м

   Провод для испытания ~ 50 кВ

   Провод рабочего заземления

   Кабель дожига

Дополнительное оборудование

  Комплекс поисковый КП-500 (генератор встроен в стойку управления)

1шт.

  Устройство дожига УД-300

1шт.

  MPI-530 — измеритель параметров электробезопасности электроустановок

1шт.

  Рефлектометр РЕЙС-305

  САТУРН-М — устройство для проверки автоматических выключателей (до 2 кА)

1шт.

  ПЗО-510 — измеритель параметров устройств защитного отключения

1шт.

  FLIR TG167 — пирометр

1шт.

Средства защиты

     ·       Стойки для провешивания высоковольтного провода ПВВ – 6 штук

     ·       Штырь «контрольного» заземления – 1 шт.

     ·       Перчатки диэлектрические  - 2 пары

     ·       Коврик диэлектрический     - 1 шт.

     ·       Боты диэлектрические         -2 шт.

     ·       Каска защитная оранжевая  - 2 шт.

     ·       Штанга оперативная ШО-15 – 1 шт.

     ·       Указатель низкого напряжения  - 1 шт.

     ·       Указатель высокого напряжения – 1 шт.

   Аптечка автомобильная

1шт.

   Огнетушитель ОУ-2 с кронштейном ДО.00.000

1шт.

   Комплект документов для регистрации в ГАИ

1 комплект

   Комплект технической документации

1 комплект
