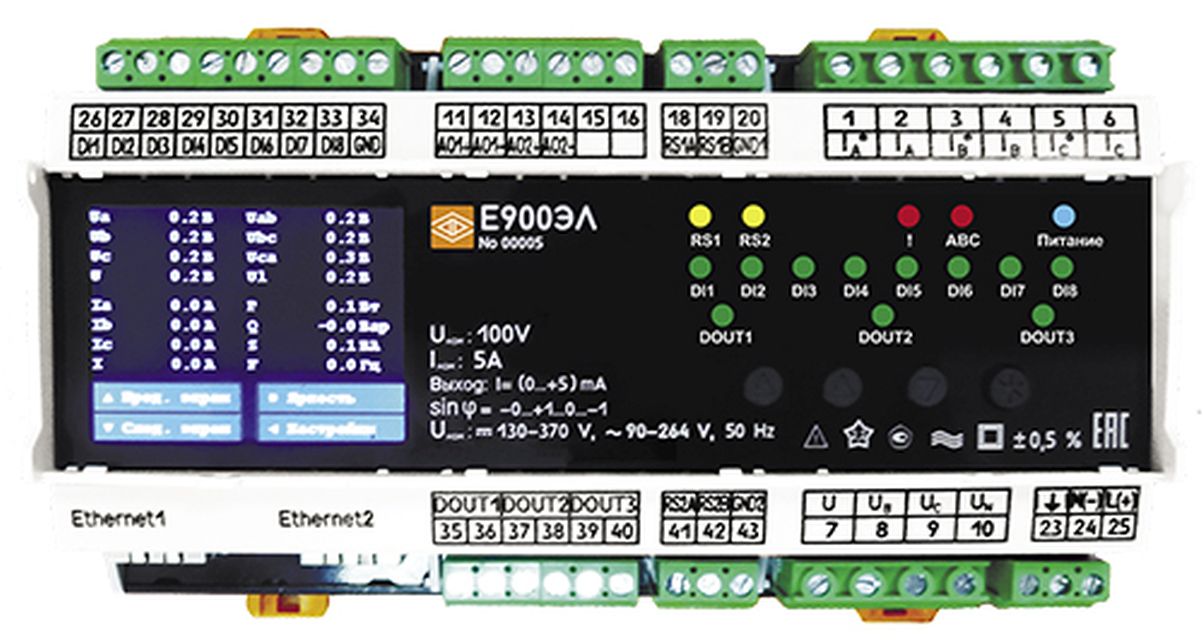

Многофункциональные измерительные преобразователи Е900ЭЛ

     Имеет сертификат Таможенного Союза

Тип

Габаритные размеры, мм, не более

Масса, кг, не более

 Е900ЭЛ

162х90х61мм

0,7

 Отклонение частоты, Гц (-5...5 Гц)

            +

 Длительность провала напряжения, с (0,02...60 с)

+

 Глубина провала напряжения,% (10...99 %)

+

 Длительность прерывания напряжения, с (0,02...60 с)

+

 Длительность временного перенапряжения, с (0,02...60 с)

+

 Отображение информации

 Светодиодная индикация (единичные индикаторы)

- наличие напряжения питания;

- работа интерфейса RS485;

- состояние дискретных входов;

- состояние релейных выходов;

- индикатор событий;

- индикатор чередования фаз

 Ж/к дисплей (по заказу)

Цветной; размер ж/к дисплея: 46,7х35,4 мм (2,2")

 Дополнительные возможности

Подключение модулей индикации МИ120, МИ80 по интерфейсу RS485, Ethernet

 Телеизмерение

 Входные сигналы

 Ток, А:

 Напряжение, В:

 Частота, Гц:

1,0; 5,0; диапазон от 0 до 2,0 Iном

100, 380, 400; диапазон от 0 до 1,2 Uном

от 45 до 55

 Время измерения

0,1 сек.

 Время установления выходного аналогового сигнала, не более

0,5 сек.

 Пределы основной погрешности

По току и напряжению: ± 0,2 %; по мощности: ± 0,5 %; по частоте: ± 0,01 Гц;

по аналоговому выходу: ± 0,5 %

Гальваническая развязка входных и выходных цепей, цепей питания

Есть

 Кратковременные перегрузки по входному сигналу с кратностью (максимальное значение)

Кратность: 20; число перегрузок: 2; длительность каждой перегрузки, сек.: 0,5; интервал между двумя перегрузками, сек.: 0,5.

  Входное сопротивление

 по токовым цепям, не более:

 по цепям напряжения, не менее:

0,02 Ом

1 MOм

Интерфейсы связи / Аналоговые выходы

 RS485

Количество: 1,2; протоколы: Modbus RTU, МЭК 60870-5-101

Скорость передачи данных: 4800, 9600, 19200, 38400, 57600 бод.

 Ethernet

Количество: 0,1,2; 100 BASE TX; протоколы: Modbus TCP, МЭК 60870-5-104

 Аналоговый выход

Количество: 0,1,2,3; перепрограммируемые диапазоны: 0…5 мА, 4…20 мА, 0…20 мА, 0…2,5…5 мА, 4…12…20 мА, -5…0…+5 мА, 0...10...20 мА

 Телесигнализация

 Дискретные входы

Количество: 8; тип “сухой контакт”, напряжение =24 В, ток 10 мА

 Телеуправление

 Релейные выходы

Количество: 0,1,2,3 (включить, отключить, блокировка); напряжение ~250В, =30В, ток 5A

 Напряжение питания

 Питание

- 24ВН (24+12/-6) В постоянного тока

- 220ВУ, универсальное (от 90 до 264 В переменного тока частотой (50 ±0,5) Гц или от 130 до 370 В постоянного тока)

- измерительная цепь

 Мощность потребления от цепи питания, не более

7ВА

 Перепрограммирование прибора (настройка)

 Перепрограммирование

- через программу "Конфигуратор" (интерфейс RS485, Ethernet);

- через Web-интерфейс (интерфейс Ethernet);

- с помощью кнопок на передней панели (при наличии)

 Параметры перепрограммирования

- схема подключения (3-х или 4-х проводная);

- диапазон показаний (приборы с номинальными токами 1 А, 5 А и напряжением 100 В);

- задание пароля;

- период обновления индикации: от 0,1 до 10 сек.;

- положение десятичной точки;

- уставки на каждую электрическую величину (при наличии дискретных выходов - до 3-х управляющих сигналов на коммутационное оборудование);

- параметры интерфейса RS485, Ethernet;

- параметры выходных сигналов;

- яркость индикации;

- параметры протокола Modbus RTU, Modbus TCP, МЭК 60870-5-101, МЭК 60870-5-104

(через программу "Конфигуратор", Web-интерфейс);

- калибровка входных и выходных сигналов.

 Условия эксплуатации

 Рабочий диапазон температур

От минус 40 °С до плюс 70 °С

 Степень защиты

IP20 по ГОСТ 14254-96

 Монтаж

DIN-рейка 35 мм

 Сечение проводов

2,5 мм²

 Максимальная перегрузка по входному сигналу (длительность)

150 % (2 часа)

 Межповерочный интервал

11 лет (с ж/к дисплеем - 8 лет )

 Гарантийный срок эксплуатации

24 месяца

 Средний срок службы, не менее

20 лет

 Средняя наработка на отказ

250000 часов
