Тип прибора

Габаритные размеры, мм

Высота знака, мм

Масса, кг, не более

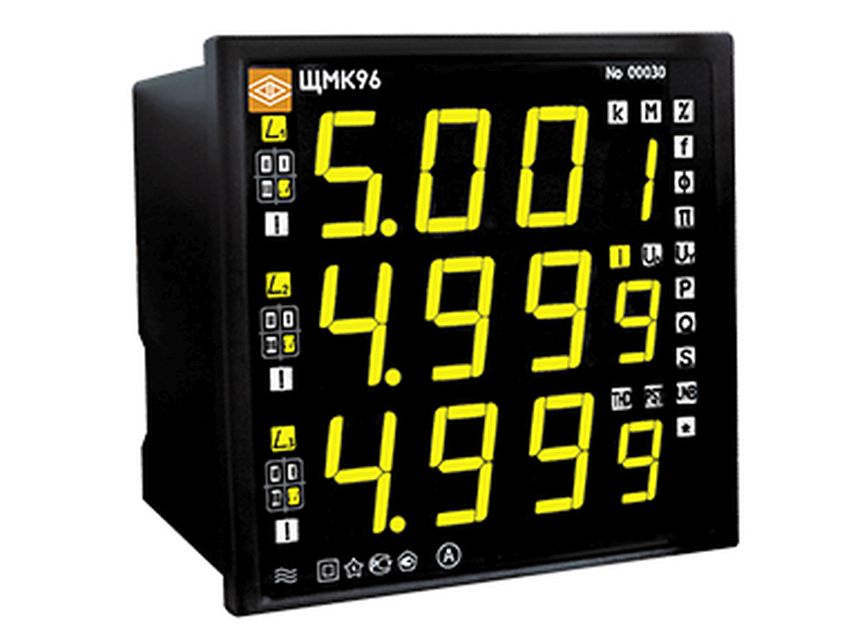

  ЩМК96

96х96х93 (без защитной крышки),

96х96х103 (с защитной крышкой)

20, 14

0,7

  ЩМК120

120х120х93 (без защитной крышки),

120х120х103 (с защитной крышкой)

20, 14

0,7

Примечание: задняя защитная крышка поставляется в комплекте.

 С.к.з. напряжения (U), В

(0… 200) % U_ном

γ = ±0,1 %

 Положительное отклонение напряжения (δU₍₊₎), % **

(0…100) %

Δ = ±0,1

 Отрицательное отклонение напряжения (δU_(–)), % **

(0…90) %

Δ = ±0,1

 Частота (f), Гц

(42,5…57,5) Гц

Δ = ±0,01

 Отклонение частоты (Δf), Гц

(-7,5…7,5) Гц

Δ = ±0,01

 Кратковременная доза фликера (P_st), отн. ед.

(0,2…10)

δ = ±5 %

 Длительная доза фликера (P_lt), отн. ед.

(0,2…10)

δ = ±5 %

 Коэффициент n-ой гармонической составляющей напряжения до 50 порядка (K_U(n)), % ***

(0,05…30)

Δ = ±0,05

(K_U(n) < 1 %)

δ = ±5,0 %

(1% ≤ K_U(n)<30%)

 Суммарный коэффициент гармонических составляющих напряжения (коэффициент

искажения синусоидальности кривой напряжения) (K_U), %

(0,1…30)

Δ = ±0,05

(0,1 % ≤ K_U <1%)

δ = ±5,0 %

(1 % ≤ K_U <30%)

 Коэффициент несимметрии напряжений по обратной последовательности (K_2U), %

(0…20)

Δ = ±0,15

 Коэффициент несимметрии напряжений по нулевой последовательности (K_0U), %

(0…20)

Δ = ±0,15

 Длительность провала напряжения (Δt_п), с

(0,02…60) с

Δ = ±0,02

 Глубина провала напряжения (δU_п), %

(10…99) %

Δ = ±0,2

 Длительность прерывания напряжения (Δt_прер), с

(0,02…60) с

Δ = ±0,02

 Длительность временного перенапряжения (Δt_пер.), с

(0,02…60) с

Δ = ±0,02

 Коэффициент временного перенапряжения (K_пер), отн. ед.

(1,1…2,0)

Δ = ±0,002

 * обозначение погрешностей: Δ – абсолютная; δ, % – относительная; γ, % – приведенная

 ** относительно U_н равного номинальному U_н или согласованному U_согл значению напряжения по ГОСТ 32144

 *** номер гармонической подгруппы n от 2 до 50 порядка в соответствии с ГОСТ 30804.4.7

Отображение информации

 Светодиодная индикация

(единичные и семисегментные индикаторы)

- 3 блока семисегментных индикаторов (по 4 индикатора в каждом блоке);

- единичные светодиодные индикаторы для отображения единиц измерения, отличительных индексов и знаков отображаемых параметров

 Дополнительные возможности

Для отображения телеизмерений на дополнительном устройстве: подключение модулей индикации МИ120, МИ80 или табло Т44, Т54, Т74 по интерфейсу RS485 или Ethernet (для МИ120.5).

Для взаимодействия с пунктом управления телемеханики: подключение контроллера телемеханики ЭЛКТ по интерфейсу RS485 для передачи данных на верхний уровень по протоколу МЭК 61850-8-1 (интерфейса Ethernet).

Телеизмерение

Ток: 1 А, 5 А

Напряжение: 100 В, 400 В

Номинальное действующее значение напряжения: 57.7/230 В - фазное, 100/400 В – междуфазное

Частота измерений входного сигнала тока/напряжения: от 42,5 до 57,5 Гц.

Максимальное сечение провода 4 мм²

 Время измерения

0,2 сек. (ток и напряжение), 1 сек. (частота)

 Гальваническая развязка входных и выходных цепей, цепей питания

Есть

 Входное сопротивление, не менее

 по токовым цепям:

 по цепям напряжения:

0,02 Ом (1 А, 5 А)

0,4 MOм (100 В), 1,6 MOм (400 В)

 Интерфейсы связи

 RS485

Протоколы: Modbus RTU, МЭК 60870-5-101 (1 порт RS485)

 Ethernet

Ethernet 10/100 BASE TX (разъем RJ45)

или Ethernet 100 BASE FX (разъем ST)

Протоколы: МЭК 60870-5-104, МЭК 61850-8-1 (1 порт Ethernet)

 Удаленный человеко-машинный интерфейс

HTTP (встроенный WEB-сервер)

 Интеграция в систему контроля показателей качества электроэнергии

HTTP (интеграция в программный пакет визуализации и контроля показателей качества электроэнергии, поставляемый в комплекте с устройством)

 Синхронизация времени устройства

NTP (RFC 5905)/PTP (IEEE `1588)

 Интеграция в систему АСКУЭ

МЭК 60870-5-101/104, МЭК 61850-8-1

 Питание

 Напряжение питания

- основное: 220ВУ (от 90 до 264 В переменного тока частотой (50 ± 0,5) Гц или от 130 до 370 В постоянного тока)

 Мощность потребления от цепи питания, не более

10 В∙А (полная мощность) при питании от источника однофазного переменного тока 50 Гц,

10 Вт при питании от источника постоянного тока

 Перепрограммирование прибора (настройка)

 Перепрограммирование

- через программу «Конфигуратор» (интерфейс RS485, Ethernet),

- через WEB-интерфейс,

- с помощью кнопки управления на передней панели

Параметры перепрограммирования описаны в Руководстве по эксплуатации приборов.

Условия эксплуатации

 Рабочий диапазон температур

От -40 до +55 °С

 Пыле/влагозащита

IP51

 Устойчивость к мех. воздействиям

Группа 4 по ГОСТ 22261

 Электромагнитная совместимость

Помехоустойчивость: ГОСТ Р 51317.6.5,

помехоэмиссия: СИСПР 22 для класса А

 Монтаж

В щит

 Межповерочный интервал

10 лет

 Гарантийный срок эксплуатации

36 мес.

 Средний срок службы, не менее

30 лет

 Средняя наработка на отказ

250000 ч
