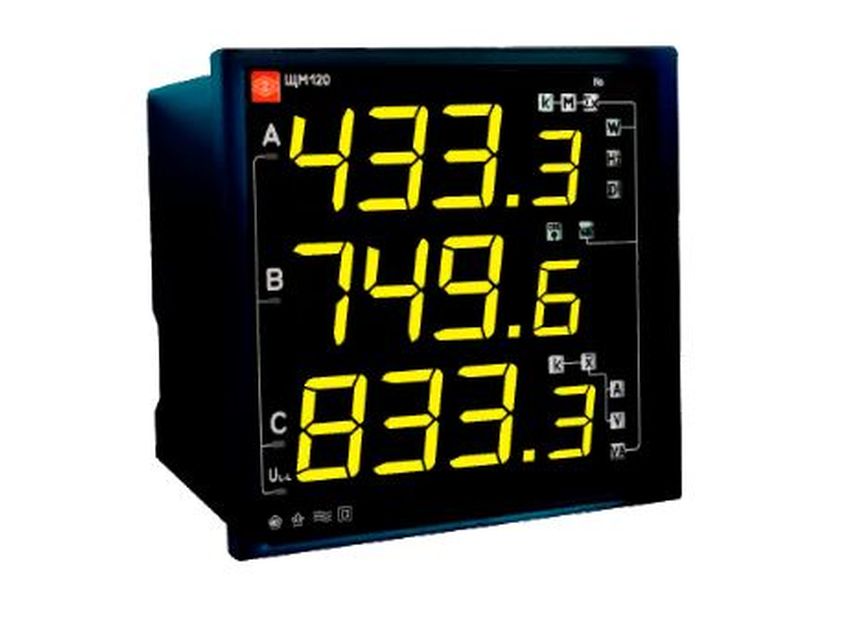

ЩМ120 и ЩМ96 Многофункциональные измерительные приборы

Тип

прибора

Габаритные размеры, мм, не более

Высота знака, мм

Масса, кг, не более

 ЩМ96

 96 х 96 х 75,6 (без защитной крышки),

 96 х 96 х 103 (с защитной крышкой).

 Примечание: Защитная крышка поставляется в комплекте.

20

0,5

 ЩМ120

 120 х 120 х 75,6 (без защитной крышки),

 120 х 120 х 103 (с защитной крышкой).

 Примечание: Защитная крышка поставляется в комплекте.

25

0,9

Измеряемые и вычисляемые параметры

Основная

погрешность

Обозначение

Измеряемые параметры

ЩМ96, ЩМ120

ЩМ96PQ, ЩМ120PQ

 Действующее значение фазного напряжения

±0,2 %

U_A, U_B, U_C

+

-

 Среднее действующее значение фазного напряжения

±0,2 %

U_CP.Ф

+

-

 Действующее значение междуфазного напряжения

±0,2 %

U_AB, U_BC ,U_CA

+

-

 Среднее действующее значение междуфазного напряжения

±0,2 %

U_CP.Л

+

-

 Действующее значение фазного тока

±0,2 %

I_A , I_B , I_C

+

-

 Среднее действующее значение фазного тока

±0,2 %

I_CP

+

-

 Активная мощность фазы нагрузки

±0,5 %

Р_A, Р_B, Р_C

+

+

 Суммарная активная мощность

±0,5 %

Р

+

+

 Реактивная мощность фазы нагрузки

±0,5 %

Q_A, Q_B, Q_C

+

+

 Суммарная реактивная мощность

±0,5 %

Q

+

+

 Полная мощность фазы нагрузки

±0,5 %

S_A, S_B, S_C

+

 Суммарная полная мощность

±0,5 %

S

+

-

 Коэффициент мощности в каждой фазе

±0,5 %

Cos φ_A, Cos φ_B, Cos φ_C

+

-

 Общий коэффициент мощности

±0,5 %

Cos φ

+

-

 Частота сети

±0,01 Гц

F

+

-

Отображение информации

 Светодиодная индикация (единичные индикаторы)

Отображение измеряемых параметров тока, напряжения, частоты, мощности, коэффициентов мощности, направления потока мощности, единицы измерения

 Семисегментные индикаторы

4 индикатора в каждом блоке; высота индикаторов: 25 мм (ЩМ120), 20 мм (ЩМ96)

 Дополнительные возможности

Подключение модулей индикации МИ120, МИ80 по интерфейсам RS485, Ethernet

 Телеизмерение

 Входной сигнал

 Ток, А:

 Напряжение, В:

 Частота, Гц:

0,5 А; 1 А; 2,5 А; 5 А

100 В, 400 В

45...55

 Время измерения

0,1 сек.

 Время установления выходного аналогового сигнала, не более

0,5 сек.

 Пределы основной погрешности

По току и напряжению: ± 0,2 %; по мощности: ± 0,5 %; по частоте: ± 0,01 Гц;

по аналоговому выходу: ± 0,5 %

 Гальваническая развязка входных и выходных цепей, цепей питания

Есть

 Кратковременные перегрузки по входному сигналу с кратностью (максимальное значение)

Кратность: 20; число перегрузок: 2; длительность каждой перегрузки, сек.: 0,5; интервал между двумя перегрузками, сек.: 0,5.

 Входное сопротивление, не менее

 по токовым цепям:

 по цепям напряжения:

0,02 Ом

2 MOм

 Интерфейсы связи / Аналоговый выход

 RS485

Количество: 0,1,2; протоколы: Modbus RTU

Скорость передачи данных: 9600, 19200, 38400, 57600 бод.

 Ethernet (100 BASE TX)

Количество: 0,1; протоколы: Modbus TCP, МЭК 60870-5-104

 Аналоговый выход

Количество: 0,1,2,3; перепрограммируемые диапазоны: 0...5 мА, 4...20 мА, 0…20 мА, 0...2,5...5 мА, 4...12...20 мА, 0…10…20 мА, -5...0...+5 мА

 Телесигнализация

 Дискретные входы

Количество: 0,4,6,8, тип “сухой контакт”, напряжение 24 В, ток 10 мА

 Телеуправление

 Дискретные выходы

Количество: 0,1,2,3 (режимы: включить, отключить, блокировка и др.)

=300В, ~200В, 100мА

 Напряжение питания

 Питание

- 220ВУ – универсальное питание: напряжение питания от 85 до 253 В переменного тока частотой 50 Гц или от 120 до 265 В постоянного тока;

- 24ВН (24+12/-6) В

 Мощность потребления от цепи питания, не более

15ВА

 Перепрограммирование прибора (настройка)

 Перепрограммирование

- через программу "Конфигуратор" (интерфейс RS485, Ethernet);

- с помощью кнопок на передней панели (при наличии).

 Параметры перепрограммирования

- диапазон показаний;

- задание пароля;

- период обновления индикации: от 0,1 до 10 сек.;

- положение десятичной точки;

- уставки на каждую электрическую величину (при наличии дискретных выходов - до 3-х управляющих сигналов на коммутационное оборудование);

- параметры интерфейса RS485, Ethernet;

- параметры выходных сигналов;

- яркость индикации;

- параметры протокола Modbus RTU, Modbus TCP, МЭК 60870-5-104

(через программу "Конфигуратор");

- калибровка входных и выходных сигналов.

 Условия эксплуатации

 Рабочий диапазон температур

От минус 40 °С до плюс 70 °С;

от минус 40 °С до плюс 55 °С (для приборов с приемкой "Морской регистр")

 Степень защиты

IP50;

IP52 (для приборов с приемкой "Морской регистр")

 Монтаж

В щит

 Сечение проводов

2,5 мм^²

 Максимальная перегрузка по входному сигналу (длительность)

150 % (2 ч.)

 Межповерочный интервал

10 лет

 Гарантийный срок эксплуатации

60 месяцев

 Средний срок службы, не менее

30 лет

 Средняя наработка на отказ

250000 ч.
