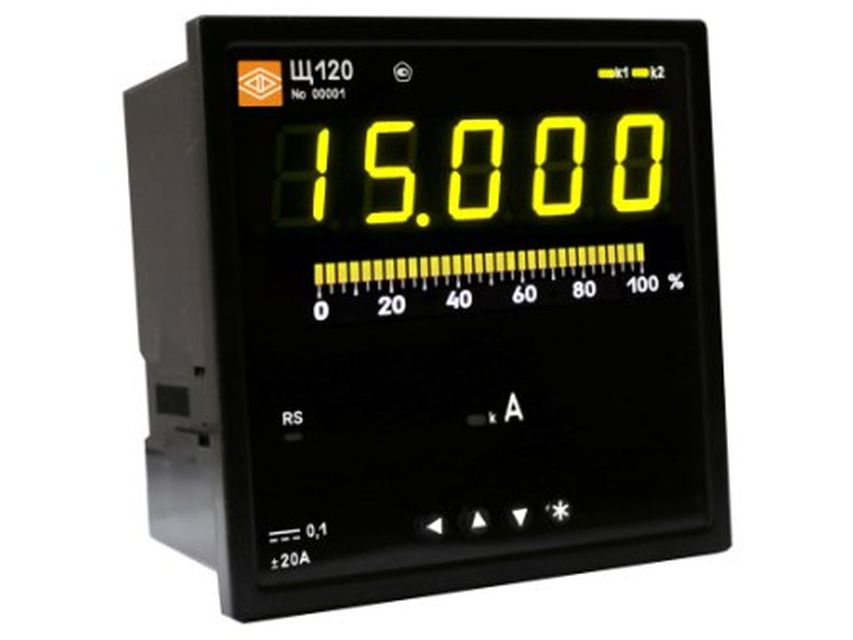

Амперметры и вольт-метры постоянного тока Щ120, Щ96, Щ72, Щ02

Тип прибора

Габаритные размеры, мм

Масса, кг, не более

Щ02

96х48х148 (с задней крышкой),

96х48х121,5 (без крышки)

0,4

Щ72

72х72х103 (с задней крышкой),

72х72х75,6 (без крышки)

0,4

Щ96

96х96х103 (с задней крышкой),

96х96х75,6 (без крышки)

0,5

Щ120

120х120х103 (с задней крышкой),

120х120х75,6 (без крышки)

0,5

Примечание: задняя защитная крышка поставляется в комплекте.

 Отображение информации

 Светодиодная индикация

(единичные и семисегментные индикаторы)

- цифровые семисегментные индикаторы, предназначенные для отображения значений измеряемого сигнала по измерительному каналу;

- единичные светодиодные индикаторы, отображающие работу интерфейса, состояние дискретных выходов, подсвечивающие приставку к единице измерения;

Высота знака:

Щ02 – 14,2 мм (при наличии интерфейса RS485),

20 мм (при отсутствии интерфейса RS485);

Щ72 – 10 мм (при наличии интерфейса RS485),

14,2 мм (при отсутствии интерфейса RS485);

Щ96 - 14,2 мм (при наличии интерфейса RS485),

20 мм (при отсутствии интерфейса RS485);

Щ120 – 20 мм (при наличии интерфейса RS485),

26 мм (при отсутствии интерфейса RS485)

 Дополнительная индикация

Цветная барграфическая (дискретно-аналоговая) шкала (31 сегмент) - только для Щ120 с цветными комбинированными индикаторами

 Дополнительные возможности

Подключение модулей индикации или табло по интерфейсу RS485

 Телеизмерение

 Входной сигнал

мВ: 60, 75, 100, 150, 200, 250, 500, 1000, 2000

В: 1, 2, 5, 10, 2…10, 20, 50, 100, 150, 200, 250, 300, 500, 750

мА: 1, 2, 5, 10, 20, 4…20, 50, 100, 200, 500, 1000, 2000

А: 1, 2

 Диапазон показаний

От -19999 до +19999;

От -9999 до +9999 (исполнение без интерфейса)

 Регистрация максимального измеренного значения

Да

 Время измерения

0,2 с

 Время установления выходного аналогового сигнала, не более

1,0 с

 Пределы основной погрешности

Измерение напряжения и силы постоянного тока: ±0,1 %, ±0,2 %;

Преобразование напряжения и силы постоянного тока: ±0,5 %

 Гальваническая развязка входных и выходных цепей, цепей питания

Есть

 Кратковременные перегрузки по входному сигналу с кратностью

Ток:

кратность: 2; число перегрузок: 10; длительность каждой перегрузки, сек.: 10; интервал между двумя перегрузками, сек.: 10.

Напряжение:

кратность: 1,5; число перегрузок: 9; длительность каждой перегрузки, сек.: 0,5; интервал между двумя перегрузками, сек.: 15.

 Входное сопротивление при измерении напряжения переменного тока

(1+0,012/-0,005) МОм

 Интерфейс связи / Аналоговые выходы

 RS485

Количество: 0, 1, 2; протокол Modbus RTU

Скорость передачи данных: 4800, 9600, 19200, 38400, 57600, 115200 бод.

 Аналоговые выходы

Количество: 0, 1, 2

Диапазоны: 0...5 мА, 4...20 мА, 0...20 мА, 0...2,5...5 мА, 4...12...20 мА, 0...10...20 мА

 Телеуправление

 Дискретные выходы

Количество: 0, 1, 2

Постоянное напряжение 350 В, 200 мА или переменное напряжение 250 В, 200 мА

 Питание

Напряжение питания

5ВН – (5+4/-0,5) В постоянного тока;

12ВН – (12+6/-3) В постоянного тока;

24ВН – (24+12/-6) В постоянного тока;

220ВУ - от 85 до 264 В переменного тока частотой (50 ± 3) Гц или от 100 до 370 В постоянного тока;

230В - от 85 до 264 В переменного тока частотой (50 ± 3) Гц

 Мощность потребления от цепи питания, не более

2,5 В·А – для Щ02, Щ72 напряжением питания 5ВН, 12ВН, 24ВН;

3,0 В·А – для Щ96, Щ120 напряжением питания 5ВН, 12ВН, 24ВН;

5 (4*) В·А - для Щ02, Щ72, Щ96, Щ120 напряжением питания 220ВУ, 230В

* для приборов без интерфейса RS485

 Перепрограммирование прибора (настройка)

 Перепрограммирование

- через программу «Конфигуратор» (интерфейс RS485);

- с помощью кнопок на передней панели (при наличии)

Параметры перепрограммирования

- диапазон показаний;

- установка параметров работы индикации;

- уровни срабатывания дискретных выходов (уставок);

- параметры интерфейса;

- параметры аналоговых выходов;

- выбор типа шкалы для отображения результатов измерения;

- калибровка

 Условия эксплуатации

 Рабочий диапазон температур

От - 40 до + 70 °С

 Степень защиты

IP54

 Монтаж

В щит

 Сечение проводов

2,5 мм²

 Максимальная перегрузка по входному сигналу (длительность)

150 % (2 ч)

 Межповерочный интервал

10 лет

 Гарантийный срок эксплуатации

60 мес.

 Средний срок службы, не менее

20 лет

 Средняя наработка на отказ

200000 ч
