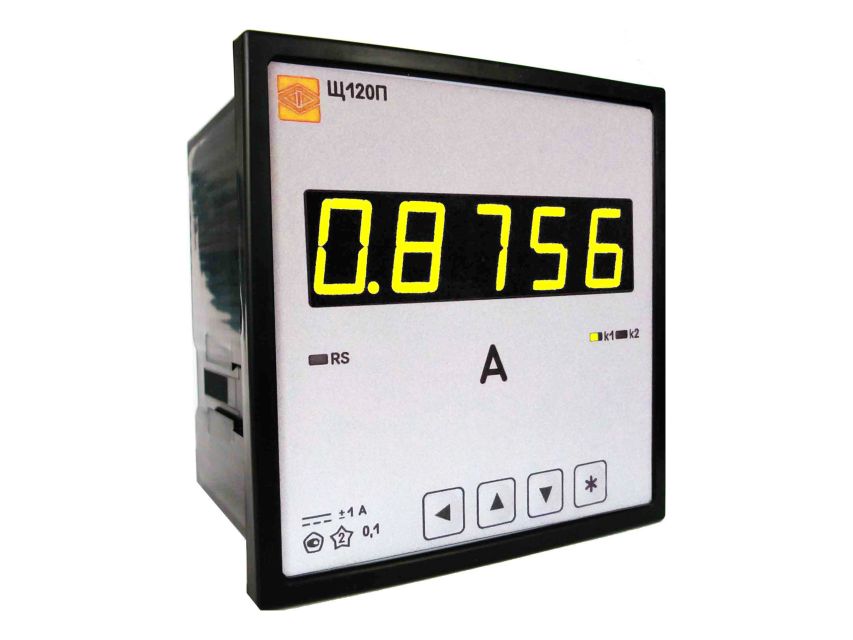

Амперметры и вольт-метры постоянного тока Щ120П, Щ96П, Щ72П, Щ02П

Щ02П

96 х 48 х 122

92 х 45

14

0,4

Щ72П

72 х 72 х 76

68 х 68

10

0,2

Щ96П

96 х 96 х 76

92 х 92

14

0,5

Щ120П

120 х 120 х 76

112 х 112

20

0,5

 Класс точности

0,1 или 0,2

 Входной сигнал

мВ: 60, 75, 100, 150, 200, 250, 500, 1000, 2000

В: 1, 2, 5, 10, 2…10, 20, 50, 100, 150, 200, 250, 500, 750

мА: 2, 5, 10, 20, 4…20, 50, 100, 200, 500, 1000

А: 1, 2

 Рабочий диапазон температур

От -40° до +70°С УХЛ3.1

 Максимальный диапазон показаний

От -19999 до +19999

 Количество измерительных каналов

1

 Гальваническая развязка входных и выходных цепей и питания

Есть

 Степень защиты по передней панели

IP50

 Интерфейс RS485 (протокол Modbus RTU)

- основной, для передачи данных

- дополнительный, для передачи данных или для подключения табло, модулей индикации (МИ120, МИ80)

 Скорость обмена по интерфейсу

4600, 9600, 19200, 38400 бит/сек.

 Аналоговый выход (класс точности 0,5)

Количество: 0; 1; 2;

Диапазоны: 0...5 мА, 4...20 мА, 0...20 мА, 0...2,5...5 мА;

4...12...20 мА; 0...10...20 мА

 Сопротивление нагрузки

2,5 кОм для диапазонов 0...5 мА, 0...2,5...5 мА;

0,5 кОм для диапазонов 0...20 мА, 4...20 мА,

4...12...20 мА, 0...10...20 мА

 Дискретный выход

Количество: 0; 1; 2;

Постоянное напряжение 300 В, 100 мА или

Переменное напряжение 200 В, 100 мА

 Максимально допустимая перегрузка по входному сигналу (от верхнего предела диапазона измерений)*

150% (1 минута)

 Время установления выходного аналогового сигнала, не более

1,0 с

 Входное сопротивление при измерении напряжения нагрузки, не менее

1МОм

 Параметры питания

- 5ВН (5 +4/-0,5) В постоянного тока,

- 12ВН (12 +6/-3) В постоянного тока,

- 24ВН (24 +12/-6) В постоянного тока,

- 220ВУ от 85 до 253 В переменного тока частотой

(50 ± 0,5) Гц или от 120 до 265 В постоянного тока

- 230В от 85 до 253 В переменного тока частотой

(50 ± 0,5) Гц

 Мощность потребления, не более

6 В•А

 Межповерочный интервал

6 лет

 Гарантийный срок эксплуатации

36 мес.

 Средний срок службы

30 лет

 Средняя наработка на отказ

150000 час.

 Примечание: подключить внешние цепи в соответствии с назначением контактов соединительных разъемов в клеммы «под винт» можно одножильными проводами сечением до 4 мм², многожильными до 2,5 мм². При подключении напряжения питания постоянного тока от 120 до 265 В при питании 220ВУ к контактам питания «L», «N» полярность любая.

 * Максимальная перегрузка по входному сигналу (от номинального значения диапазона измерений) 130% (2 часа).
