Частотомеры ЩЧ120, ЩЧ96, ЩЧ72, ЩЧ02

Тип прибора

Габаритные размеры, мм

Масса, кг, не более

ЩЧ02

96х48х148 (с задней крышкой),

96х48х121,5 (без крышки)

0,4

ЩЧ72

72х72х103 (с задней крышкой),

72х72х75,6 (без крышки)

0,4

ЩЧ96

96х96х103 (с задней крышкой),

96х96х75,6 (без крышки)

0,4

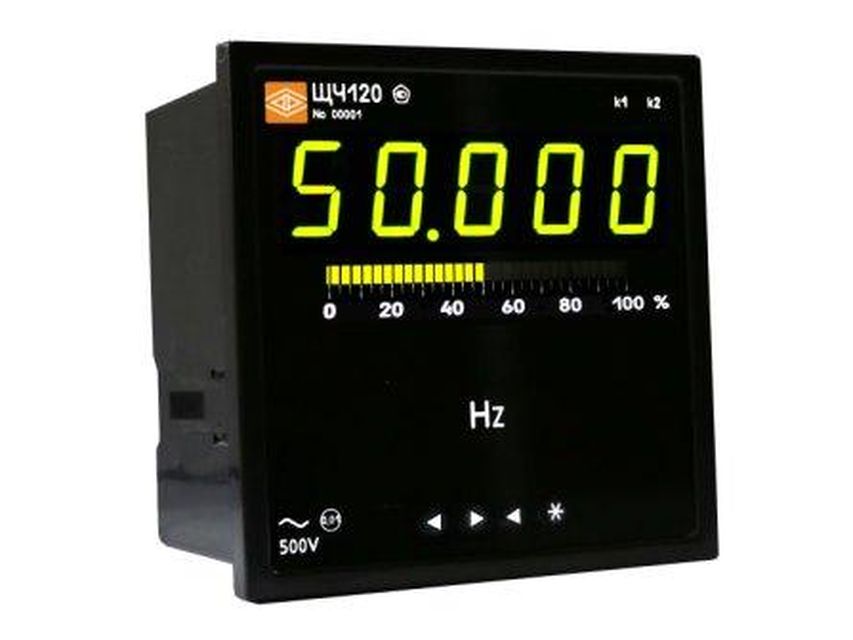

ЩЧ120

120х120х103 (с задней крышкой),

120х120х75,6 (без крышки)

0,5

Примечание: задняя защитная крышка поставляется в комплекте.

 Отображение информации

 Светодиодная индикация

(единичные и семисегментные индикаторы)

- четырехзначный или пятизначный семисегментный светодиодный индикатор (в зависимости от разрядности в соответствии с заказом);

- единичные светодиодные индикаторы, отображающие работу интерфейса, состояние дискретных выходов

Высота знаков:

ЩЧ02 – 14,2 мм (для прибора с разрядностью 5,0) или 20 мм (для прибора с разрядностью 4,0);

ЩЧ72 – 10 мм (для прибора с разрядностью 5,0) или 14,2 мм (для прибора с разрядностью 4,0);

ЩЧ96 - 14,2 мм (для прибора с разрядностью 5,0) или 20 мм (для прибора с разрядностью 4,0);

ЩЧ120 – 20 мм (для прибора с разрядностью 5,0) или 26 мм (для прибора с разрядностью 4,0). Для ЩЧ120 с цветным комбинированным индикатором высота знака - 20 мм.

 Дополнительная индикация

Цветная барграфическая (дискретно-аналоговая) шкала (31 сегмент) - только для ЩЧ120 с цветными комбинированными индикаторами

 Дополнительные возможности

Подключение модулей индикации или табло по интерфейсу RS485

 Телеизмерение

 Диапазон измерения

10…9999 Гц, 10…15000 Гц

 Диапазон входного напряжения

Uном = 150 В (22,5...180 В),

Uном = 500 В (75...600 В)

 Класс точности

0,01; 0,05 – при измерении;

0,5 – при преобразовании

 Максимальный диапазон показаний

разрядность 4,0: от 0 до 9999;

разрядность 5,0: от 0 до 99999

 Время измерения

0,1 с

 Время установления выходного аналогового сигнала, не более

0,5 с

 Пределы основной погрешности

Измерение:

±0,05% (с разрядностью 4,0);

±0,01% (с разрядностью 5,0)

Преобразование: ±0,5%

 Гальваническая развязка входных и выходных цепей, цепей питания

Есть

 Входное сопротивление при измерении напряжения переменного тока

(1-0,005) МОм

 Интерфейс связи / Аналоговые выходы

 RS485

Количество: 0, 1, 2; протокол Modbus RTU

Скорость передачи данных: 9600, 19200, 38400, 57600 бод.

 Аналоговые выходы

Количество: 0, 1, 2

Диапазоны: 0...5 мА, 4...20 мА, 0...20 мА, 0...2,5...5 мА; 4...12...20 мА; 0...10...20 мА

Примечание: Возможны комбинации аналоговых и дискретных выходов в зависимости от исполнения прибора.

 Телеуправление

 Дискретные выходы

Количество: 0, 1, 2

Постоянное напряжение 350 В, 200 мА или переменное напряжение 250 В, 200 мА

Примечание: Возможны комбинации аналоговых и дискретных выходов в зависимости от исполнения прибора.

 Питание

 Напряжение питания

- 12ВН - (12 +6/-3) В постоянного тока,

- 24ВН - (24 +12/-6) В постоянного тока,

- 220ВУ - от 85 до 264 В переменного тока частотой (50 ± 0,5) Гц или от 120 до 370 В постоянного тока,

- 230В - от 85 до 264 В переменного тока частотой (50 ± 0,5) Гц

 Мощность потребления от цепи питания, не более

- 3,5 В•А для приборов с напряжением питания 12ВН, 24ВН;

- 6,0 В•А для приборов с напряжением питания 220ВУ, 230В.

 Перепрограммирование прибора (настройка)

 Перепрограммирование

- через программу «Конфигуратор» (интерфейс RS485);

- с помощью кнопок на передней панели (при наличии)

 Параметры перепрограммирования

- параметры работы индикации;

- положение десятичной точки;

- диапазон преобразования частоты в выходной аналоговый сигнал;

- диапазон изменений аналоговых выходов;

- режимы работы и уровни срабатывания дискретных выходов (уставок);

- параметры интерфейса;

- калибровка

 Условия эксплуатации

 Рабочий диапазон температур

От - 40 до + 70 °С

 Степень защиты

IP50

 Монтаж

В щит

 Сечение проводов

2,5 мм²

 Максимальная перегрузка по входному сигналу (длительность)

150 % (2 ч)

 Межповерочный интервал

10 лет

 Гарантийный срок эксплуатации

24 мес.

 Средний срок службы, не менее

20 лет

 Средняя наработка на отказ

200000 ч
