Частотомеры ЩЧ00П, ЩЧ01П, ЩЧ02.01П

	Внесен в Государственный реестр средств измерений РБ
	Внесён в Государственный реестр средств измерений РФ
	Имеет сертификат Таможенного Союза

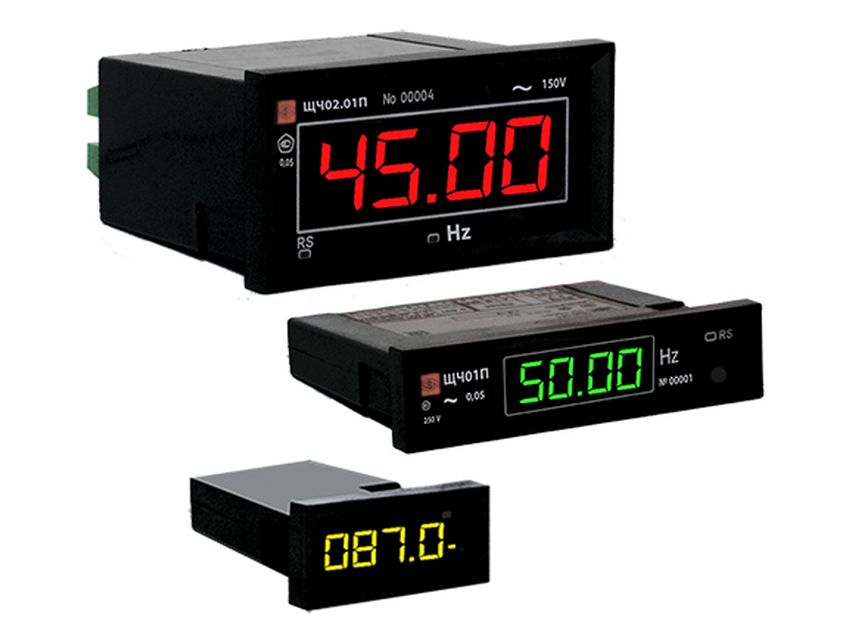

Цифровые частотомеры ЩЧ00П, ЩЧ01П, ЩЧ02.01П предназначены для измерения и преобразования частоты переменного тока в однофазных электрических сетях и других цепях переменного тока в выходные унифицированные сигналы постоянного тока и передачи измеренных значений по последовательному цифровому интерфейсу RS485.
Приборы являются одноканальными однопредельными и имеют исполнения по габаритным размерам, диапазонам входного напряжения, напряжению питания, наличию интерфейса, дискретным и аналоговым выходам, цвету индикаторов. Приборы могут иметь диапазон измерений частоты (нормальная область измерения частот) от 10 до 9999 Гц, разрядность 4,0.
Диапазон преобразования частоты может быть любой в пределах диапазона измерений. Приборы имеют возможность изменения диапазона преобразования частоты потребителем в процессе эксплуатации.



Преимущества:

• Уникальные габаритные размеры: ЩЧ00П - 48×24×90 мм, ЩЧ01П - 96×24×90 мм, ЩЧ02.01П - 96×48×90 мм
• Класс точности: 0,05 (при измерении)
• Большой размер индикаторов: ЩЧ00П, ЩЧ01П - 9,9 мм; ЩЧ02.01П – 20 мм
• Возможность программирования: параметров интерфейса, положения десятичной точки, уровней срабатывания дискретных выходов (уставок), диапазона преобразования частоты в выходной аналоговый сигнал, диапазона изменений аналоговых выходов (только для диапазонов 0…20 мА, 4…20 мА, 0…10…20 мА, 4…12…20 мА)
• Приборы имеют режимы редактирования программируемых параметров, калибровки, диагностики индикации, регулировки уровня яркости свечения индикаторов с помощью кнопки (кроме ЩЧ02.01П) или по интерфейсу RS485
• Межповерочный интервал – 10 лет
• Расширенный рабочий диапазон температур: -40 °С…+50 °С
• Приборы могут иметь диапазон измерений частоты (нормальная область измерения частот) от 10 до 9999 Гц, разрядность 4,0.

  Тип прибора	Габаритные размеры, мм	Высота знака, мм	Масса, кг, не более
  ЩЧ00П	48×24×86	9,9	0,2
  ЩЧ01П	96×24×86	9,9	0,2
  ЩЧ02.01П	96×48×95	20	0,3

  Отображение информации
  Светодиодная индикация (единичные и семисегментные индикаторы)	- четырехзначный семисегментный светодиодный индикатор для отображения значений частоты переменного тока; - единичные светодиодные индикаторы, отображающие работу интерфейса, состояние дискретных выходов
  Дополнительные возможности	Подключение модулей индикации или табло по интерфейсу RS485
  Телеизмерение
  Диапазон входного напряжения	150 В, 250 В, 500 В
  Диапазон преобразования частоты	От 45 до 55 Гц (по умолчанию)  Диапазон преобразования частоты может быть любым в пределах диапазона измерений частот от 10 до 9999 Гц
  Класс точности	При измерении частоты входного сигнала – 0,05;  При преобразовании – 0,5
  Максимальный диапазон показаний	От 0 до 9999
  Время измерения	0,1 с
  Время установления выходного аналогового сигнала, не более	0,5 с
  Пределы основной погрешности	Измерение частоты: ±0,05 %; Преобразование частоты: ±0,5 %
  Гальваническая развязка выходных цепей, цепей питания	Есть (приборы ЩЧ00П не имеют гальванической развязки по цепи интерфейса RS)
  Кратковременные перегрузки по входному сигналу с кратностью	Ток: кратность: 2; число перегрузок: 10; длительность каждой перегрузки, сек.: 10; интервал между двумя перегрузками, сек.: 10.
  Входное сопротивление при измерении напряжения переменного тока	(1±0,005) МОм
  Интерфейс связи / Аналоговые выходы
  RS485	Количество: 0 или 1; протокол Modbus RTU; Скорость обмена по интерфейсу: 9600, 19200, 38400, 57600 бит/сек.
  Аналоговые выходы	Количество: 0, 1, 2; Диапазоны: 0...5 мА, 4...20 мА, 0...20 мА, 0…2,5…5 мА, 4…12…20 мА, 0…10…20 мА
  Телеуправление
  Дискретные выходы	Количество: 0, 1, 2; Постоянное напряжение 300 В, 100 мА или переменное напряжение 200 В, 100 мА
  Питание
  Напряжение питания	- 5В - (5 ± 0,25) В постоянного тока; - 12В - (12 ± 0,6) В постоянного тока; - 24В - (24 ±1,2) В постоянного тока; - 5ВН - (5 +4/-0,5) В постоянного тока; - 12ВН - (12 +6/-3) В постоянного тока (имеется защита от неправильного подключения полярности напряжения питания); - 24ВН - (24 +12/-6) В постоянного тока (имеется защита от неправильного подключения полярности напряжения питания); - внешний блок стабилизированного питания 5В (для прибора ЩЧ00П). Приборы ЩЧ02.01П обеспечивают резервирование питания для исполнений с напряжением питания (12 +6/-3) В и (24 +12/-6) В.
  Мощность потребления от цепи питания, не более	ЩЧ00П - 1,7 В•А; ЩЧ01П - 2,7 В•А; ЩЧ02.01П - 3,2 В•А
  Перепрограммирование прибора (настройка)
  Перепрограммирование	- через программу «Конфигуратор» (интерфейс RS485)
  Параметры перепрограммирования	- параметры индикации: обновление индикации, положение десятичной точки, выбор типа и параметров шкалы, параметры отображения; - параметры интерфейса: адрес прибора, скорость передачи, паритет, стоп-бит; - параметры измерительной части: вид измерения, калибровка входного сигнала, время измерения, значение зоны нечувствительности; - параметры дискретного выхода; - параметры аналогового выхода
  Условия эксплуатации
  Рабочий диапазон температур	От -40 до +50 °С
  Степень защиты	IP50
  Монтаж	В щит
  Сечение проводов	2,5 мм2
  Максимальная перегрузка по входному сигналу (длительность)	150 % (2 ч)
  Межповерочный интервал	10 лет
  Гарантийный срок эксплуатации	36 мес.
  Средний срок службы, не менее	20 лет
  Средняя наработка на отказ	200000 ч



Пример оформления заказа:

Прибор ЩЧ00П, входное напряжение 250 В, с внешним блоком стабилизированного питания 5В, без интерфейса, без аналоговых и дискретных выходов, зеленый цвет индикации, разрядность 4,0

ЩЧ00П – 250 В – х – х – х – З – 4,0, ТУ 25-7504. 228-2015

Прибор ЩЧ01П, входное напряжение 250 В, напряжение питания 12В постоянного тока стабилизированное, один интерфейс RS485, без аналоговых, без дискретных выходов, зеленый цвет индикации, разрядность 4,0

ЩЧ01П – 250 В – 12В – 1RS – х – З – 4,0, ТУ 25-7504. 228-2015
