Ваттметры и варметры ЩВ02.1, ЩВ72.1, ЩВ96.1, ЩВ120.1

Тип прибора

Габаритные размеры, мм

Высота знака, мм

Масса, кг, не более

ЩВ02.1

96х48х148 (с защитной крышкой),

96х48х121,5 (без крышки)

20

0,4

ЩВ72.1

72х72х103 (с защитной крышкой),

72х72х75,6 (без крышки)

14

0,4

ЩВ96.1

96х96х103 (с защитной крышкой),

96х96х75,6 (без крышки)

20

0,4

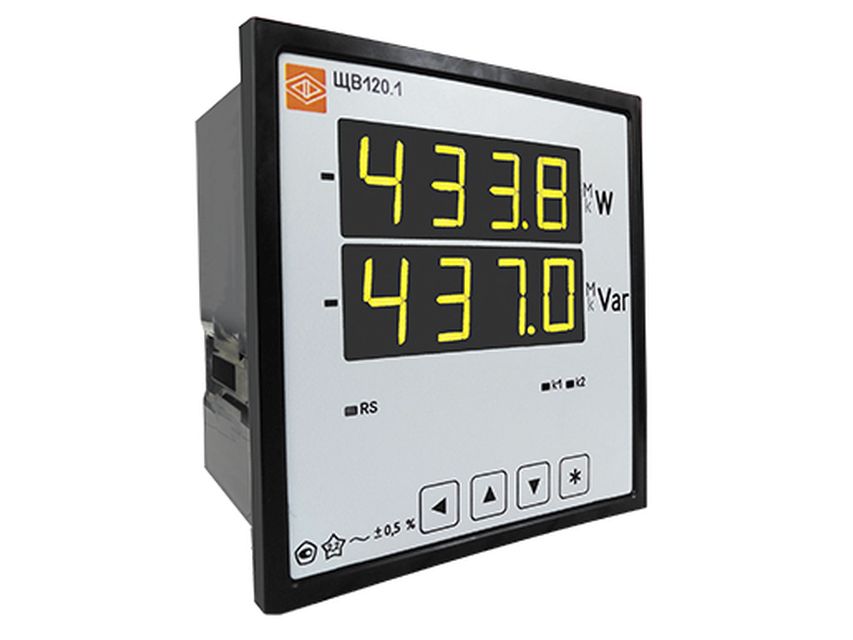

ЩВ120.1

120х120х103 (с защитной крышкой),

120х120х75,6 (без крышки)

20

0,5

  Примечание: задняя защитная крышка поставляется в комплекте.

 Отображение информации

 Светодиодная индикация

(единичные и семисегментные индикаторы)

- четырехзначный семисегментный светодиодный индикатор (для отображения значений измеряемых параметров - в зависимости от заказа);

- единичные светодиодные индикаторы, отображающие работу интерфейса, состояние дискретных выходов, подсвечивающие приставку к единице измерения

 Дополнительные возможности

 Подключение модулей индикации или табло по интерфейсу RS485

 Телеизмерение

 Входной сигнал

А: 0,5; 1; 2,5; 5
I/1, I/5 – через трансформатор тока с номинальным током вторичной обмотки 1 А и 5 А

В: 100, 380 (400)
U/100 – через трансформатор напряжения с номинальным напряжением вторичной обмотки 100 В

 Единица измерения

Вт, кВт, МВт, ±вар, ±квар, ±Мвар, Вт/±вар, кВт/±квар, МВт/±Мвар

 Номинальный коэффициент мощности

Для ваттметра cosφ=1, для варметра sinφ=1

 Номинальное значение частоты измеряемых сигналов

50 Гц

 Класс точности

0,5

 Максимальный диапазон показаний

От -9999 до +9999

 Время измерения

0,1 с

 Время установления выходного аналогового сигнала, не более

0,5 с

 Падение напряжения при измерении силы тока 5 А, не более

30 мВ

 Пределы основной погрешности

± 0,5 %

 Гальваническая развязка входных и выходных цепей, цепей питания

Есть

 Кратковременные перегрузки по входному сигналу с кратностью (максимальное значение)

Ток:

кратность: 20; число перегрузок: 2; длительность каждой перегрузки, сек.: 0,5; интервал между двумя перегрузками, сек.: 0,5.

Напряжение:

кратность: 1,5; число перегрузок: 9; длительность каждой перегрузки, сек.: 0,5; интервал между двумя перегрузками, сек.: 15.

 Входное сопротивление при измерении напряжения переменного тока

- не более 0,02 Ом - для последовательной цепи;

- не менее 500 кОм - для параллельной цепи

 Интерфейс связи / Аналоговые выходы

 RS485

Количество: 1, 2; протокол Modbus RTU

Скорость обмена: 4800, 9600, 19200, 38400 бод.

 Аналоговые выходы

Количество: 0, 1, 2

Диапазоны: 0...5 мА, 0...2,5...5 мА, 0...20 мА, 4...12...20 мА, 4...20 мА, 0...10...20 мА

 Телеуправление

 Дискретные выходы

Количество: 0, 1, 2

Постоянное напряжение 300 В, 100 мА или переменное напряжение 200 В,

100 мА

 Питание

 Напряжение питания

- 5ВН - (5+4/-0,5) В постоянного тока;

- 12ВН - (12+6/-3) В постоянного тока;

- 24ВН - (24+12/-6) В постоянного тока;

- 220ВУ - от 85 до 253 В переменного тока частотой (50 ± 0,5) Гц или от 120 до 265 В постоянного тока

 Мощность потребления от цепи питания, не более

6 В•А

 Перепрограммирование прибора (настройка)

 Перепрограммирование

- с помощью кнопок на передней панели;

- через программу «Конфигуратор» (интерфейс RS485)

 Параметры перепрограммирования

- диапазон показаний, положение десятичной точки;

- уровень контролируемых значений входных сигналов (уставок);

- изменение яркости свечения цифровых индикаторов;

- параметры интерфейса

 Условия эксплуатации

 Рабочий диапазон температур

От -40 до +50 °С

 Степень защиты

IP50

 Монтаж

В щит

 Сечение проводов

до 2,5 мм² (диаметр не более 1,8 мм)

 Максимальная перегрузка по входному сигналу (длительность)

150 % (2 ч)

 Межповерочный интервал

10 лет

 Гарантийный срок эксплуатации

2 года

 Средний срок службы, не менее

25 лет

 Средняя наработка на отказ

200000 ч
