ЦП 9010У - цифровой многофункциональный преобразователь измерительный

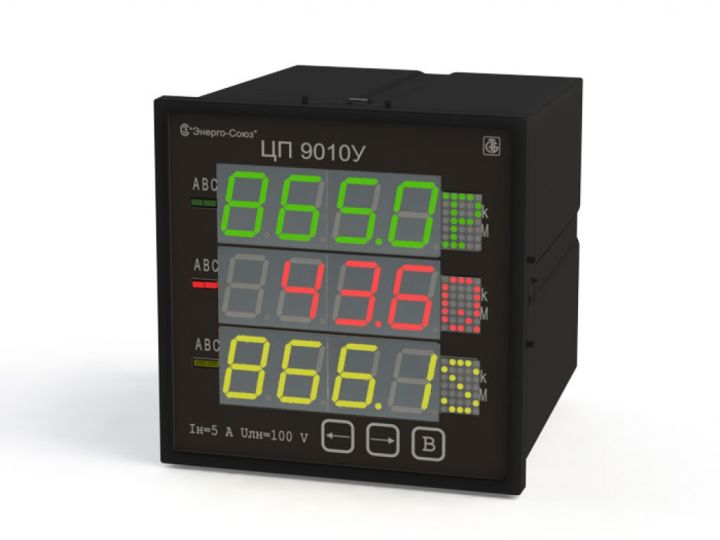

ЦП 9010У — преобразователь измерительный цифровой многофункциональный (со встроенным показывающим устройством)
Предназначен для преобразования параметров однофазных, трехфазных трехпроводных и четырехпроводных электрических цепей переменного тока частотой 50 Гц в цифровой код и передачи его по двум портам RS-485, для линейного преобразования параметров электрических цепей в унифицированные выходные сигналы постоянного тока, коммутации внешних электрических цепей, приема дискретной информации, отображения любых измеренных параметров на показывающем устройстве, состоящем из трех встроенных отсчетных устройств. Отображение осуществляется с учетом коэффициентов трансформации первичных цепей.
Связь с ПЭВМ осуществляется в соответствии с протоколом MODBUS режим RTU и протоколом в соответствии с ГОСТ Р МЭК 60870-5-101.
Измеряемые параметры: действующее значение фазных токов и напряжений, действующее значение межфазных напряжений, действующее значение тока нулевой последовательности, действующее значение напряжения нулевой последовательности, активная, реактивная и полная мощность трехфазнных цепей, активная, реактивная и полная мощность по каждой фазе, частота сети, коэффициент мощности трехфазных цепей и по каждой фазе.
При подключении прибора через измерительные трансформаторы на отсчетных устройствах отображается результат измерения с учетом коэффициентов трансформации первичных цепей.
Прибор может содержать 3 или 6 аналоговых выходов, 3, 6 или 9 встроенных реле, 3, 6 или 9 дискретных входов.
Максимальное суммарное количество аналоговых выходов, встроенных реле и дискретных входов – 9.
Наличие встроенных реле позволяет осуществить коммутацию внешних цепей при принижении или превышении входным сигналом установленного порога срабатывания.
Наличие дискретных входов позволяет передавать информацию о состоянии внешних цепей (замкнуто – разомкнуто).
Для отображения измеряемых параметров дополнительно могут применяться внешние блоки показывающих устройств ЦП 9010ПУ. Для сопряжения прибора с аналоговыми каналами телемеханики дополнительно могут применяться внешние блоки аналоговых выходов ЦП 9010АВ.
Суммарное количество устройств, подключаемых к портам RS-485, до 250 при суммарной длине линии связи не более 1200 м.
| Параметры преобразуемого входного сигнала | |||||||
|---|---|---|---|---|---|---|---|
| Переменный ток, А (IA, IB, IC) |
Напряжение линейное переменного тока, В Uлн (UAB,UBC,UCA) |
Частота, Гц | Угол сдвига фаз между током и напряже- нием, (φ), градус |
cos φ.н (sin φ.н), номи- нальное значение |
|||
| Диапазон преобра- зования |
Номи- нальное значение, Iн |
Диапазон преобр- азования |
Номи- нальное значе ние, Uлн.н |
Диапазон преобра- зования |
Номи- нальное значение |
||
| 0 – 0.5 0 – 1.0 0 – 2.5 0 – 5.0 |
0.5 1.0 2.5 5.0 |
0 – 120 0 – 264 0 – 456 80 – 120 |
100 220 380 100 |
45 – 55 | 50 | от 0 до 360 | плюс 1 и минус 1 |
| Примечание — диапазон преобразования 80 – 120 В только для приборов с питанием от измерительной цепи. | |||||||
| Диапазон изменения выходного аналогового сигнала, мА | Диапазон изменения коэффициента мощности cos φ, sin φ | Диапазон сопротивления нагрузки, кОм |
|---|---|---|
| 0 – 5 | плюс 1–0 | 0 – 3.0 |
| 4 – 20 | 0 – 0.5 | |
| 0 – 20 | 0 – 0.5 | |
| 0 – 2.5 – 5 | плюс 1–0–минус 1–0 | 0 – 3.0 |
| ±5.0 | 0 – 3.0 | |
| 4 – 12 – 20 | 0 – 0.5 | |
| 0 – 10 – 20 | 0 – 0.5 | |
| Примечание — аналоговые сигналы с диапазонами 0 – 5; 4 – 20; 0 – 20 мА являются однополярными и используются при преобразовании токов, напряжений, частоты, полной мощности, а также при преобразовании активной и реактивной мощности и коэффициента мощности в двух квадрантах; сигналы с диапазонами 0 – 2.5 – 5; ±5; 4 – 12 – 20; 0 – 10 – 20 являются двуполярными и используются при преобразовании активной и реактивной мощности и коэффициента мощности в четырех квадрантах. | ||
По отдельному заказу потребителя пределы допускаемой основной погрешности цифрового преобразователя, выраженной в виде приведенной погрешности, в процентах от нормирующего значения, при измерении действующих значений фазных токов и напряжений, междуфазных напряжений по выходам RS-485, порту USB могут быть равны ±0,5%, в этом случае при заказе необходимо указать «IU класс 0,5».
| Цвет индикаторов (без указания в заказе — красный): | зелёный/красный/жёлтый |
| Пределы допускаемой основной погрешности: | |
| - при измерении мощности, действующего значения напряжения и тока нулевой последовательности по всем выходам | ±0.5 % |
| - при измерении действующих значений фазных токов и напряжений, междуфазных напряжений по выходам RS-485, порту USB | ±0.2 % или ±0.5 % |
| - при измерении действующих значений фазных токов и напряжений, междуфазных напряжений по аналоговым выходам и отсчетным устройствам | ±0.5 % |
| - по всем выходам при измерении частоты в диапазоне изменения фазного напряжения преобразуемого входного сигнала от 0.1Uф.н до 1.2Uф.н. | ±0.05 % |
| Допускаемый ток (переменный или постоянный), коммутируемый каждым реле | 0.3 А |
| Допускаемое напряжение, коммутируемое каждым реле: | |
| - для переменного тока | 250 В |
| - для постоянного тока | 30 В |
| Питание осуществляется по одному из следующих вариантов: | |
| - от источника напряжения переменного тока от 198 до 242 В с номинальным значением 220 В частотой 50 Гц (по заказу номинальное значение может быть 230 В); | |
| - от источника напряжения переменного тока от 85 до 264 В с номинальным значением 220 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В с номинальным значением 220 В (по заказу номинальное значение может быть 230 В); | |
| - от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В; | |
| - от измерительной цепи напряжением от 80 до 120 В. | |
| Мощность, потребляемая от: | |
| - измерительной цепи не более: | |
| - для каждой последовательности цепи | 0.2 В·А |
| - для параллельных цепей с питанием от измерительной цепи: | |
| - от фаз А и С | 9.0 В·А |
| - от фазы В | 0.2 В·А |
| - для каждой параллельной цепи с питанием от внешнего источника | 0.2 В·А |
| - внешнего источника питания не более | 9.0 В·А |
| Габаритные размеры (Д x Ш x В) не более | 120x120x148 мм |
| Масса не более | 1.2 кг |
| Диапазон рабочих температур | от -40 до +55 °C |
| Средний срок службы не менее | 10 лет |
| Межповерочный интервал | 12 месяцев |
| Гарантийный срок эксплуатации | 48 месяцев |
Таблица 1
| № по порядку | Параметр | Описание | Примечание | |
|---|---|---|---|---|
| 1 | IA | Действующее значение тока фазы A | Трехэлементная четырехпроводная схема подключения | |
| 2 | IC | Действующее значение тока фазы C | ||
| 3 | UAB | Действующее значение междуфазного напряжения A-B | ||
| 4 | UBC | Действующее значение междуфазного напряжения B-C | ||
| 5 | UCA | Действующее значение междуфазного напряжения C-A | ||
| 6 | P | Активная мощность трехфазной системы | ||
| 7 | Q | Реактивная мощность трехфазной системы | ||
| 8 | S | Полная мощность трехфазной системы | ||
| 9 | ƒ | Частота сети | ||
| 10 | *cos φ | cos φ= P/S – коэффициент мощности | ||
| 11 | IB | Действующее значение тока фазы B | ||
| 12 | I0 | Действующее значение тока нулевой последовательности | ||
| 13 | UA | Действующее значение напряжения фазы A | ||
| 14 | UB | Действующее значение напряжения фазы B | ||
| 15 | UC | Действующее значение напряжения фазы C | ||
| 16 | U0 | Действующее значение междуфазного напряжения нулевой последовательности | ||
| 17 | PA | Активная мощность по фазе A | ||
| 18 | PB | Активная мощность по фазе B | ||
| 19 | PC | Активная мощность по фазе C | ||
| 20 | QA | Реактивная мощность по фазе A | ||
| 21 | QB | Реактивная мощность по фазе B | ||
| 22 | QC | Реактивная мощность по фазе C | ||
| 23 | SA | Полная мощность по фазе A | ||
| 24 | SB | Полная мощность по фазе B | ||
| 25 | SC | Полная мощность по фазе C | ||
| 32 | *cos φA | cos φA = PА/ SА - коэффициент мощности фазы A | ||
| 33 | *cos φB | cos φB = PВ/ SВ - коэффициент мощности фазы B | ||
| 34 | *cos φC | cos φC = PС/ SС - коэффициент мощности фазы C | ||
| 1 | IA | Действующее значение тока фазы A | Двухэлементная трехпроводная схема подключения | |
| 2 | IC | Действующее значение тока фазы C | ||
| 3 | UAB | Действующее значение междуфазного напряжения A-B | ||
| 4 | UBC | Действующее значение междуфазного напряжения B-C | ||
| 5 | UCA | Действующее значение междуфазного напряжения C-A | ||
| 6 | P | Активная мощность трехфазной системы | ||
| 7 | Q | Реактивная мощность трехфазной системы | ||
| 8 | S | Полная мощность трехфазной системы | ||
| 9 | ƒ | Частота сети | ||
| 10 | *cos φ | cos φ= P/S – коэффициент мощности | ||
| 35 | DI | Состояние дискретных входов по группам | - | |
| 36 | DO | Состояние реле по группам | ||
| 37 | UAB | Действующее значение междуфазного напряжения A-B | Только для аналоговых выходов в диапазоне от 0 до 120 % номинального значения | |
| 38 | UBC | Действующее значение междуфазного напряжения B-C | ||
| 39 | UCA | Действующее значение междуфазного напряжения C-A | ||
| 40 | UA | Действующее значение напряжения фазы A | ||
| 41 | UB | Действующее значение напряжения фазы B | ||
| 42 | UC | Действующее значение напряжения фазы C | ||
| 43 | UAB | Действующее значение междуфазного напряжения A-B | Только для аналоговых выходов в диапазоне от 80 до 120 % номинального значения | |
| 44 | UBC | Действующее значение междуфазного напряжения B-C | ||
| 45 | UCA | Действующее значение междуфазного напряжения C-A | ||
| 46 | UA | Действующее значение напряжения фазы A | ||
| 47 | UB | Действующее значение напряжения фазы B | ||
| 48 | UC | Действующее значение напряжения фазы C | ||
| 49 | UAB | Действующее значение междуфазного напряжения A-B | Только для аналоговых выходов в диапазоне от 0 до 125 % номинального значения | |
| 50 | UBC | Действующее значение междуфазного напряжения B-C | ||
| 51 | UCA | Действующее значение междуфазного напряжения C-A | ||
| 52 | UA | Действующее значение напряжения фазы A | ||
| 53 | UB | Действующее значение напряжения фазы B | ||
| 54 | UC | Действующее значение напряжения фазы C | ||
| 55 | UAB | Действующее значение междуфазного напряжения A-B | Только для аналоговых выходов в диапазоне от 75 до 125 % номинального значения | |
| 56 | UBC | Действующее значение междуфазного напряжения B-C | ||
| 57 | UCA | Действующее значение междуфазного напряжения C-A | ||
| 58 | UA | Действующее значение напряжения фазы A | ||
| 59 | UB | Действующее значение напряжения фазы B | ||
| 60 | UC | Действующее значение напряжения фазы C | ||
|
Примечания:
|
||||
