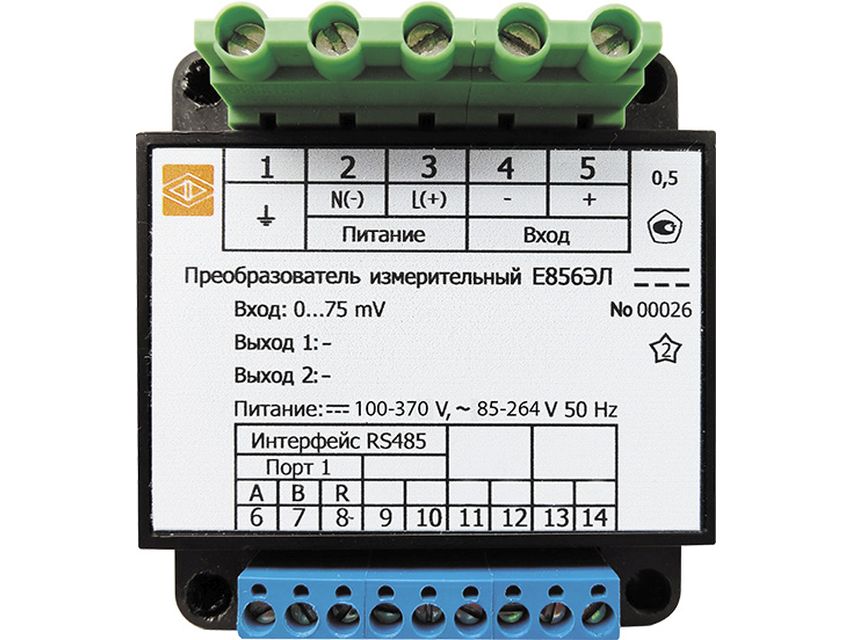

Преобразователи постоянного тока и напряжения Е856ЭЛ

Тип

Исполнение

Габаритные размеры, мм, не более

Масса, кг, не более

Е856ЭЛ

с RS485

70 х 85,5 х 89

0,4

без RS485

70 х 86 х 80

0,5

 Входной  сигнал

Выходной сигнал

Сопротивление
нагрузки, не более

 выход 1

 выход 2

Для аналогового выхода:
2,5 кОм (0...5 мА,

0...2,5...5 мА);

2 кОм (-5...0...5 мА); 0,5 кОм (0...20 мА, 4...20 мА, 4...12...20мА, 0...10...20 мА)

0...5мА, 4...20мА, 0...20мА, -5...0...5мА 0...75мВ,
 -75...0...75мВ, 0...60В, 0...100В,  0...150В, 0...250В

 0...5мА, 0...20мА,

4...20мА, 0...2,5...5мА,
-5...0...5мА, 4...12...20мА,  0...10...20мА

0...5мА,  0...20мА,  4...20мА, 0...2,5...5мА,
4...12...20мА,  0...10...20мА,

-5...0...5мА

0...500В, 0...1000В

нет

 Пределы основной погрешности

±0,5%

 Количество выходных сигналов

1 или 2

 Рабочий диапазон температур

 От -40°С до +50°С

 Напряжение питания

- 12ВН (12+6/-3) В постоянного тока

- 24ВН (24+12/-6) В постоянного тока

- 220ВУ, от 85 до 253 В переменного тока частотой (50 ± 0,5)Гц или от 120 до 265 В  постоянного тока

- 230В, от 85 до 253 В  переменного тока частотой (50 ± 0,5)Гц

 Гальваническая развязка входных и выходных цепей, цепей питания

Есть

 Степень защиты

IP50

 Интерфейс

RS485 (МodbusRTU), количество: до 2-х

- основной, для передачи данных

- дополнительный, для передачи данных или для подключения табло (Т44, Т54, Т74), модулей индикации (МИ120, МИ80)

 Скорость передачи данных

4800, 9600, 19200, 38400 бод.

 Максимальная перегрузка по входному сигналу

120%, длительность - 2 часа

 Кратковременные перегрузки по входному сигналу с кратностью

2 (10 с); 7 (15 с); 10 (3 с); 20 (0,5 с) (от номинального значения  по току)
1,5 (0,5 с) (от номинального значения  по напряжению)

 Время установления выходного аналогового сигнала, не более

0,5 с

 Мощность потребления от цепи питания, не более

6,0 В•А

 Мощность потребления

по цепям напряжения, не более:

по цепям тока, не более:

1 Вт

0,01 Вт

 Монтаж

DIN-рейка 35мм или непосредственно на панель

 Межповерочный интервал

10 лет

 Гарантийный срок эксплуатации

2 года

 Средний срок службы, не менее

15 лет

 Средняя наработка на отказ, не менее

100000 часов

 Примечание - подключение питания и входных сигналов осуществляется клеммными соединителями «под винт» для проводов сечением до 4,0 мм².
