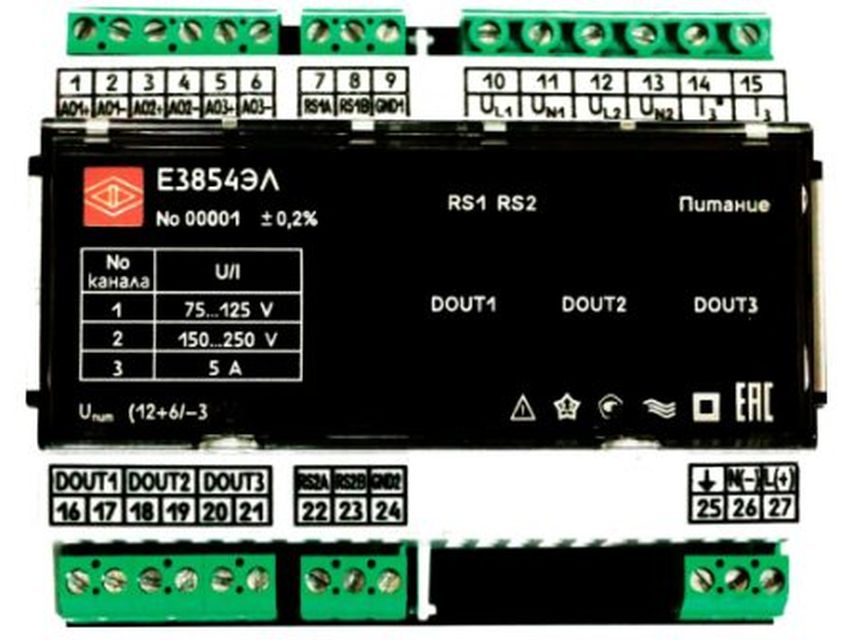

Преобразователи переменного тока и напряжения Е3854ЭЛ

Преобразователь Е3854ЭЛ предназначен для измерения и преобразования электрических параметров в однофазных, трехфазных электрических сетях переменного тока, а также других цепях переменного тока в выходные дискретные и аналоговые сигналы и передачи результата измерения и преобразования по последовательному цифровому интерфейсу RS485.

Однофазные преобразователи могут применяться в трехфазных электрических сетях для измерения и преобразования параметров одной фазы. Трехфазные преобразователи применяются для измерения и преобразования электрических параметров в трехфазных трехпроводных и трехфазных четырехпроводных электрических сетях переменного тока.
Возможность обмена информацией по интерфейсу RS485, наличие выходных аналоговых сигналов постоянного тока и дискретных выходов позволяют использовать преобразователь в автоматизированных системах различного назначения.

Примеры записи обозначения преобразователя Е3854ЭЛ при заказе::

– преобразователь Е3854ЭЛ трехфазный, линейное (междуфазное) напряжение 400 В, напряжение питания универсальное, дополнительный интерфейс, три аналоговых выхода 4…20 мА, три дискретных выхода с максимальным током 5 А:

Е3854ЭЛ – 400В – 220ВУ – RS – 30(В,В,В) – 03(5А) ТУ 26.51.43-234-05763903-2017;

– преобразователь Е3854ЭЛ однофазный двухканальный, диапазон измерения первого канала от 0 до 500 В с непосредственным подключением (номинальное значение 500 В), второго канала – от 0 до 1,5 А с непосредственным подключением (номинальное значение 1 А), напряжение питания 24 В постоянного тока, дополнительный интерфейс RS485, два аналоговых выхода 0...5 мА, 0…20 мА, два дискретных выход с максимальным током 0,2:

Е3854ЭЛ – 500В, 1А – 24ВН – RS – 20(А,С) – 02(0,2А) ТУ 26.51.43-234-05763903-2017;

– преобразователь Е3854ЭЛ однофазный трехканальный, диапазон измерений первого, второго и третьего каналов от 0 до 10 кВ с подключением через трансформатор напряжения с номинальным напряжением 100 В (коэффициент трансформации 10 кВ/100 В), напряжение питания универсальное, дополнительный интерфейс, без аналоговых и дискретных выходов:

Е3854ЭЛ – 10кВ/100В, 10кВ/100В, 10кВ/100В – 220ВУ – RS – х – х  ТУ 26.51.43-234-05763903-2017.
