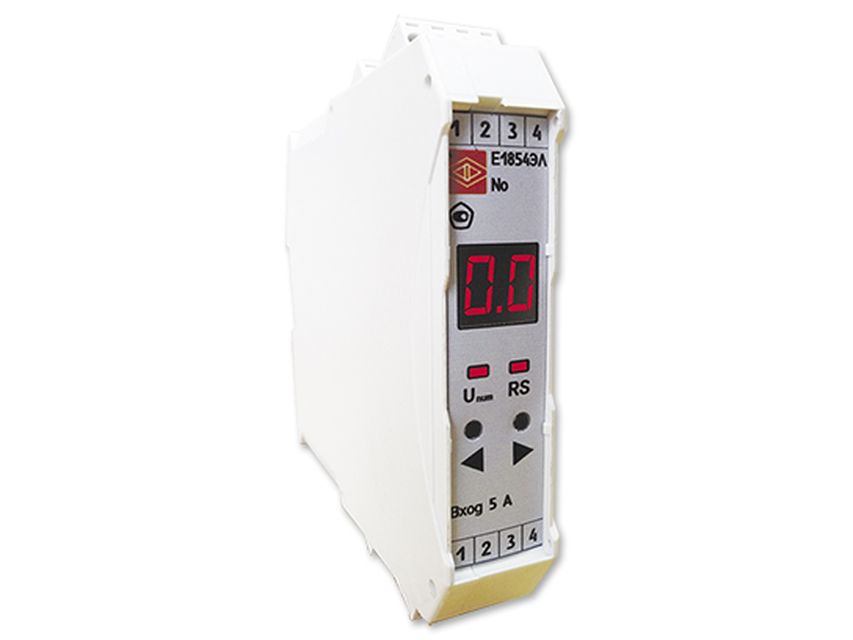

Преобразователи переменного тока и напряжения Е1854ЭЛ
 |
Внесен в Государственный реестр средств измерений РБ. |
 |
Внесён в Государственный реестр средств измерений РФ |
 |
Имеет сертификат Таможенного Союза |
Преобразователи измерительные переменного тока и напряжения Е1854ЭЛ предназначены для измерения тока и напряжения в цепях переменного однофазного тока.
Преобразователи могут применяться для контроля токов и напряжений электрических систем и установок и автоматизации различных объектов энергетики, сферы обороны, безопасности и промышленности.
В модернизированных преобразователях предусмотрены возможности:
- программный выбор входного сигнала тока или напряжения, диапазона измерения;
- программный выбор диапазона выходного аналогового сигнала;
- формирование выходного дискретного сигнала при достижении установленного порогового значения;
- отображение на индикаторе входного сигнала в процентном соотношении от номинального значения;
- передача данных по интерфейсу RS485 (протокол Modbus RTU);
- изготовление преобразователей без интерфейса RS485 или аналогового выхода.
Возможность программного выбора диапазона входного и выходного сигналов позволяет оперативно решать вопросы по применению приборов с различными значениями диапазона и вида входного сигнала.
Изменение параметров преобразователей доступно с помощью специализированной программы «Конфигуратор», которая представлена на сайте в разделе «Программное обеспечение», либо кнопками на передней панели.
|
Тип |
Габаритные размеры, мм, не более |
Масса, кг, не более |
|
Е1854ЭЛ |
24 х 111 х 116 |
0,3 |
|
Входной сигнал (программируемый) |
0...0,5 А, 0...1 А, 0...2,5 А, 0...5 А, 0...125 В, 0...250 В, 0...500 В, 75...125 В, 150...250 В |
|
Пределы основной погрешности |
±0,5% |
|
Рабочий диапазон температур |
От -40°С до +50°С |
|
Степень защиты |
IP50 |
|
Монтаж |
DIN-рейка 35мм |
|
Интерфейс |
RS485 (Мodbus RTU) - основной, для передачи данных |
|
Скорость передачи данных |
4800, 9600, 19200, 38400 бит/с. |
|
Перепрограммирование параметров через интерфейс |
- диапазон входного сигнала |
|
Аналоговый выход (класс точности 0,5) (программируемый) |
Количество: 0, 1 |
|
Дискретный выход |
Постоянное напряжение: 300 В; 100 мА Переменное напряжение: 200 В; 100 мА |
|
Максимальная перегрузка по входному сигналу |
150%, длительность - 2 часа |
|
Время установления выходного аналогового сигнала, не более |
0,5 с |
|
Параметры питания |
- 220ВУ, от 85 до 253 В переменного тока частотой 50 Гц или от 120 до 265 В постоянного тока - 230В, от 85 до 253 В переменного тока частотой 50 Гц; - 12ВН (12+6/-3) В постоянного тока - 24ВН (24+12/-6) В постоянного тока |
|
Мощность потребления от цепи питания, не более |
6,0 В•А |
|
Межповерочный интервал |
8 лет |
|
Гарантийный срок эксплуатации |
2 года |
|
Средний срок службы |
20 лет |
|
Средняя наработка на отказ |
200000 часов |
Пример:
- для преобразователя, имеющего следующие характеристики: тип преобразователя Е1854ЭЛ, диапазон измерения входного сигнала от 0 до 2,5 А, напряжение питания (12+6/-3)В постоянного тока, диапазон изменения выходного сигнала 4…20 мА, дискретный выход, интерфейс RS485, для эксплуатации на атомных станциях (класс безопасности 4)
Е1854ЭЛ – 0…2,5А – 12ВН – В1 – 01 – RS, А ТУ 25-7504.226-2014
- для преобразователя, имеющего следующие характеристики: тип преобразователя Е1854ЭЛ, диапазон измерения входного сигнала от 0 до 125 В, напряжение питания от 85 до 253 В переменного тока частотой 50 Гц, диапазон изменения выходного сигнала 0…5 мА, без дискретного выхода, без интерфейса
Е1854ЭЛ – 0…125В – 230В – А1 – х – х ТУ 25-7504.226-2014
