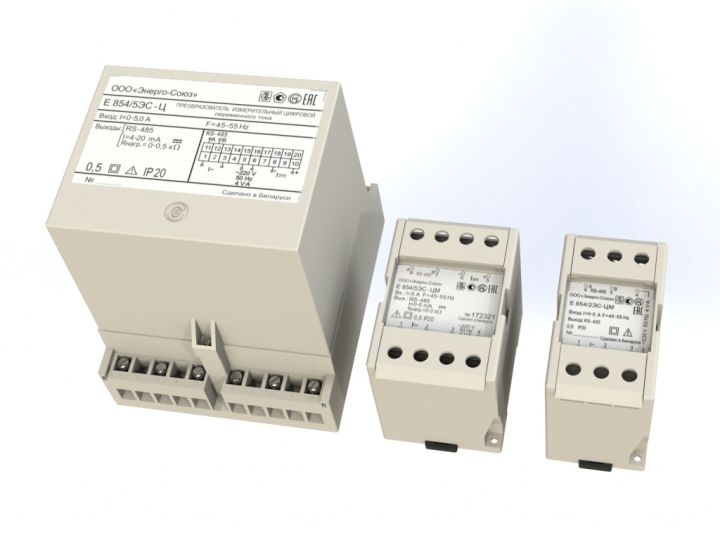

Е 854ЭС-Ц - преобразователи измерительные цифровые
Предназначены для линейного преобразования переменного тока в цифровой код, передачи результатов преобразования с использованием порта RS-485, отображения результатов измерения на выносном пятиразрядном показывающем устройстве, а также для преобразования входного сигнала в унифицированный выходной сигнал постоянного тока. Связь с ПЭВМ осуществляется в соответствии с протоколом передачи данных MODBUS.
Предназначены для включения непосредственно или через измерительные трансформаторы тока.
Расстояние удаления показывающего устройства от измерительного прибора до 3 метров, по заказу потребителя может быть увеличено до 100 м, при этом питание ПУ осуществляется от дополнительного источника питания БП-Ц, заказываемого отдельно.
Измерительные преобразователи, имеющие выносное показывающее устройство, содержат встроенный источник напряжения постоянного тока 5 В для питания показывающего устройства.
| Тип и модификация |
Диапазон преобразования входного сигнала, А | Номинальное значение входного сигнала (Ан), А | Наличие | Аналоговый выход | ||
|---|---|---|---|---|---|---|
| RS-485 | Показывающего устройства | Диапазон изменения выходного сигнала, мА | Диапазон изменения сопротивления нагрузки, кОм | |||
| Е 854/1ЭС-Ц | 0-0.5 0-1.0 0-2.5 0-5.0 |
0.5 1.0 2.5 5.0 |
да | да | нет | |
| Е 854/2ЭС-Ц | да | нет | ||||
| Е 854/2ЭС-ЦМ | да | нет | ||||
| Е 854/2ЭС-Ц.3 | да | нет | ||||
| Е 854/3ЭС-Ц | нет | да | ||||
| Е 854/4ЭС-Ц | да | да | 0-5 или 4-20 |
0-3.0 или 0-0.5 |
||
| Е 854/5ЭС-Ц | да | нет | ||||
| Е 854/5ЭС-ЦМ | да | нет | ||||
| Е 854/5ЭС-Ц.3 | да | нет | ||||
| Е 854/6ЭС-Ц | нет | да | ||||
| Примечание: измерительные преобразователи Е 854/[ 2, 5 ]ЭС-Ц.3 имеют 3 входа с одинаковыми параметрами входных сигналов. | ||||||
| Цвет индикаторов показывающего устройства (без указания в заказе — зелёный): | зелёный/красный/жёлтый |
| Пределы допускаемой основной погрешности | ±0.5 % |
| Питание осуществляется по одному из следующих вариантов: | |
| - от источника напряжения переменного тока от 198 до 242 В с номинальным значением 220 В частотой 50 Гц (при заказе — питание ~220 В) (по заказу номинальное значение может быть 230 В); | |
| - от источника напряжения переменного тока от 85 до 264 В с номинальным значением 220 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В с номинальным значением 220 В (при заказе — универсальное питание 220) (по заказу номинальное значение может быть 230 В); | |
| - от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В (при заказе — питание +24 В). | |
| Мощность, потребляемая от: | |
| - измерительной цепи не более | 0.5 В·А |
| - внешнего источника питания: | |
| - для измерительных преобразователей с источником питания для показывающего устройства | 10 В·А |
| - для измерительных преобразователей без источника питания для показывающего устройства | 4.0 В·А |
| - для Е 854/[ 2, 5 ]ЭС-Ц.3 | 6.5 В·А |
| Габаритные размеры (Д x Ш x В) не более: | |
| - для Е 854/[ 1 – 6 ]ЭС-Ц | 110x125x80 мм 110x125x132 мм |
| - для Е 854/2ЭС-ЦМ | 44x81x72 мм |
| - для Е 854/5ЭС-ЦМ | 55х81х72 мм |
| - для показывающего устройства | 130x60x30 мм |
| - для БП-Ц | 110x125x80 мм |
| Масса не более: | |
| - для измерительного преобразователя | 1.5 кг |
| - для показывающего устройства | 0.4 кг |
| - для БП-Ц | 0.8 кг |
| Диапазон рабочих температур | от -30 до +55 °C |
| Средний срок службы не менее | 12 лет |
| Межповерочный интервал | 12 месяцев |
| Гарантийный срок эксплуатации | 48 месяцев |
