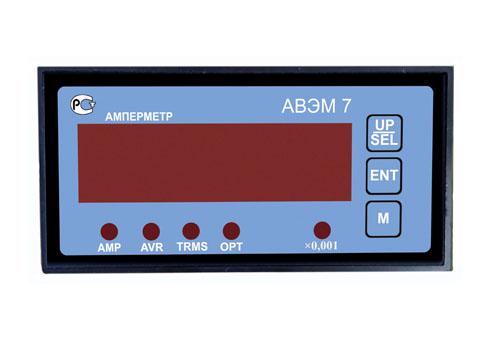

Прибор измерительный Амперметр АВЭМ-7
Прибор измерительный Амперметр АВЭМ-7
Прибор внесен в Госреестр СИ РФ № 75971-19
Приборы измерительные АВЭМ-7 предназначены для измерений силы постоянного и переменного тока.
Приборы измерительные АВЭМ-7 представляют собой комбинацию измерительных шунтов и подключенного к их выходам измерительного блока, размещенных в одном корпусе.
Принцип действия приборов заключается в пропускании измеряемого тока через измерительный шунт, и последующем измерении падения напряжения на шунте. Измерительный блок преобразовывает входной аналоговый сигнал напряжения на шунте с помощью АЦП в цифровой код, обрабатывает его и отображает результаты измерений на цифровом индикаторе.
Результаты измерений также могут быть переданы на внешний ПК через гальванически развязанный интерфейс связи RS-485 или оптоволоконную линию связи (в зависимости от модификации прибора, уточняется при заказе) .
В приборе предусмотрена передача сигнала о достижении тока уставки на внешние устройства при помощи электромагнитного реле (дискретный выход). Наличие дискретного выхода позволяет использовать прибор в системах автоматизации и контроля. Параметры срабатывания сигнального реле настраиваются через меню.
Метрологические характеристики приборов измерительных АВЭМ-7 в режиме измерений силы постоянного и переменного тока в зависимости от модификации.
| Наименование прибора | Вид тока | Диапазон измерений, mА | Модификация по классу точности | Относительная погрешность, % |
| АВЭМ-7-100 | постоянное | 0.002─100 | 0,5 | ±0,5 |
| 1 | ±1 | |||
| переменное | 0.03─100 | 0,5 |
±0,5 в диапазоне частот 40-60Гц ±1 в диапазоне частот 60-400Гц |
|
| 1 |
±1 в диапазоне частот 40-60Гц ±2 в диапазоне частот 60-400Гц |
|||
| АВЭМ-7-5000 | постоянное | 50─5000 | 0,5 | ±0,5 |
| 1 | ±1 | |||
| переменное | 50─5000 | 0,5 | ±0,5 | |
| 1 |
±1 в диапазоне частот 40-60Гц ±2 в диапазоне частот 60-400Гц |
Основные технические характеристики
| Наименование характеристики | Значение |
| Входное сопротивление постоянному току, Ом: | |
| - для модификации АВЭМ-7-100 в диапазоне измерения 0,002мА-1мА | 2000 |
| - для модификации АВЭМ-7-100 в диапазоне измерения 1мА-100мА | 10 |
| - для модификации АВЭМ-7-5000 во всем диапазоне измерения | 0,05 |
| Габаритные размеры, мм, (длина×ширина×высота) | 100×96×48 |
| Масса, кг | 0,4 |
|
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от +10 до +45 до 80 при температуре +25 °С |
Модификации приборов АВЭМ-7 по напряжению питания
| Условное обозначение напряжения питания | Напряжение питания |
| 5В | (5±0,2) В постоянного тока |
| 12В | (12±3) В постоянного тока |
| 24В | (24±6) В постоянного тока |
| 220В | напряжение питания от 110 до 260 В переменного тока частотой (50±5) Гц |
| 220У | напряжение питания от 110 до 260 В (50±5) Гц или от 145 до 365 В постоянного тока |
