Описание

Вольтметр АВЭМ - 4

Прибор внесен в Госреестр СИ РФ № 68776-17

Прибор внесен в Госреестр СИ РБ : Номер сертификата 12167, действителен до 25 сентября 2022г. № РБ 03 13 6797 18

Приборы измерительные АВЭМ-4 предназначены для:

измерений напряжения постоянного и переменного тока;
измерений частоты.

Приборы измерительные АВЭМ-4 представляют собой комбинацию высоковольтного делителя напряжения и подключенного к его выходу измерительного блока.

Принцип действия приборов заключается масштабном преобразовании (уменьшении) высокого входного напряжения в заданное число раз с помощью делителя и последующего измерения его выходного напряжения. Измерительный блок преобразовывает входной аналоговый сигнал напряжения с нижнего плеча делителя с помощью АЦП в цифровой код, обрабатывает его и отображает результаты измерений на цифровом индикаторе.

Результаты измерений также могут быть переданы на внешний ПК через гальванически развязанный интерфейс связи RS-485 или по оптоволоконному кабелю (порт оптоволоконной связи устанавливается опционально по запросу заказчика).

Основные узлы приборов: делитель напряжения, блок нормализации сигналов, АЦП, микроконтроллер, устройство управления, схема интерфейса, блок питания, индикатор.

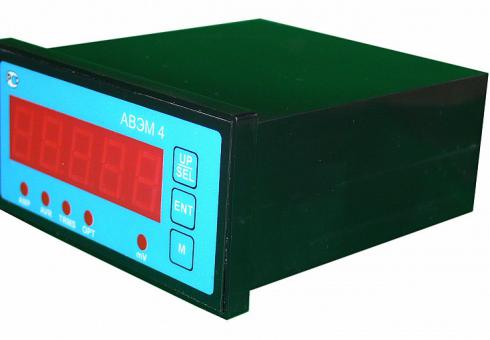

Конструктивно приборы выполнены в пластиковом корпусе прямоугольной формы. На лицевой панели расположены сигнальные индикаторы, функциональные клавиши, цифровой индикатор. На задней панели корпуса размещены разъемы питания, интерфейсов связи и клеммы подключения измеряемого сигнала.

Приборы выпускаются в виде модификаций АВЭМ-4-01, АВЭМ-4-02, АВЭМ-4-03, отличающихся между собой диапазонами измерений напряжения.

Характеристики:

Измеряемые величины	Значение
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц	от 198 до 242 от 45 до 55
Входное сопротивление постоянному току, МОм, не менее	1
Габаритные размеры, мм, (длина×ширина×высота)	100×96×48
Масса, кг	0,4
Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %	от +10 до +30 до 80 при температуре +25°С
Последовательные интерфейсы	Оптический канал RS-485

Модификация	Вид напряжения	Диапазон измерений, В	Пределы допускаемой относительной погрешности измерений напряжения, %
АВЭМ-4-01	постоянного тока	от 0,005 до 0,01	±1
	постоянного тока	от 0,01 до 10	±0,1
	переменного тока	от 0,005 до 0,01	±1
	переменного тока	от 0,01 до 10	±0,1
АВЭМ-4-02	постоянного тока	от 0,01 до 0,1	±1
	постоянного тока	от 0,1 до 100	±0,1
	переменного тока	от 0,01 до 0,1	±1
	переменного тока	от 0,1 до 100	±0,1
АВЭМ-4-03	постоянного тока	от 0,1 до 1	±1
	постоянного тока	от 1 до 1000	±0,1
	переменного тока	от 0,1 до 1	±1
	переменного тока	от 1 до 1000	±0,1
Примечания 1 В таблице приведены амплитудные значения напряжения переменного тока. 2 Диапазон частот напряжения переменного тока от 40 до 60 Гц

Спецификация:

Наименование единицы	Количество
Прибор измерительный АВЭМ 4	1
Система крепления к щиту
Беспроводной интерфейс
Оптический вход-выход
Клеммник «Измерение»	2
Клеммник «Питание»	1
Клеммник «RS485»	1
Система крепления к щиту	1
Руководство по эксплуатации	1
Паспорт	1
Методика поверки	1
Упаковка	1
