Проталкиватель каната ПКК3300/ГП-К

Установка ПКК3300/ГП-К предназначена для проталкивания арматурных канатов диаметром 12,5; 15,2; 15,7 мм в каналообразователь длиной до 150 метров в системе преднапряжения канатной арматуры с сцеплением с бетоном и его выкладывания в арматурном каркасе в технологии без сцепления с бетоном (работа с канатом в пластиковой оболочке, «моно-стренд»).

Установка может быть применена при монтаже пакета блочных железобетонных напряженных конструкций дорог и рельсового пути.

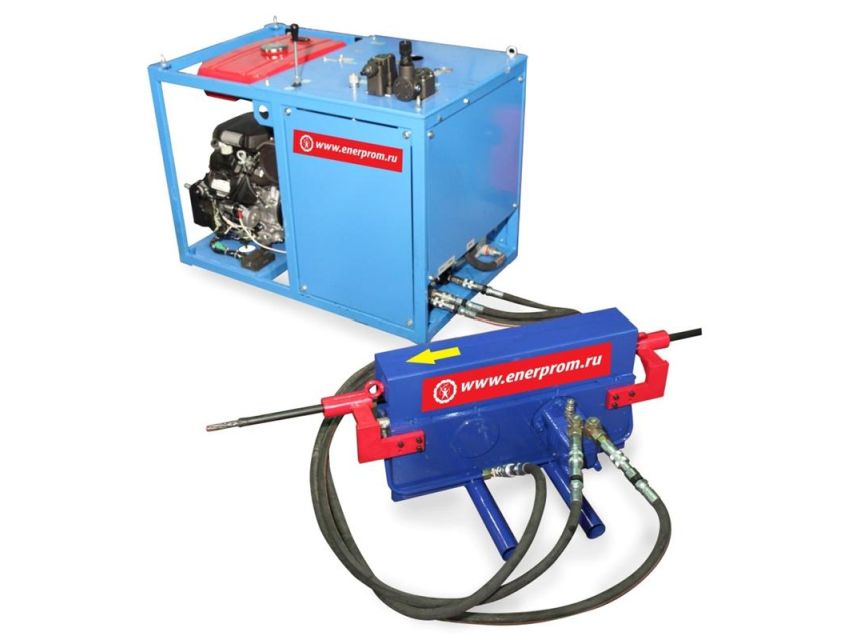

Стандартный комплект поставки:

1. Проталкиватель ПКК3300/ГП.
2. Специальная насосная станция, двухпостовая 2НБР20-40ПКК3300 (2НБР20-40И7-1Х) с бензоприводом.
3. Комплект РВД.

Бухтодержатель заказать отдельно. Поперечные фиксаторы бухтодержателя гарантируют блокировку бобины арматуры и безопасность работ. За счет собственного веса бухтодержателя не требуется его крепления к поверхности. Бобина арматуры размещается между двумя стойками.

Проталкиватель установки ПКК3300/ГП состоит из:

• корпуса;
• направляющих и приводных роликов;
• направляющих трубок;
• гидромотора;
• двух гидроцилиндров поджатия каната;
• быстроразъемных соединений для подключения проталкивателя к специальной маслостанции посредством рукавов высокого давления.

Направляющие ролики прижимают канат к приводным роликам за счет усилия, создаваемого гидроцилиндрами поджатия.

Скорость проталкивания каната регулируется дросселем расхода жидкости насосной станции. Реверсивное движение «моностренда» осуществляется переведением ручки распределителя в позицию «ОБРАТНЫЙ ХОД». Двухпортовая насосная станция с бензоприводом обеспечивает питание гидроцилиндров поджатия и гидромотора.
