Натяжители стержневой арматуры
Натяжители стержневой арматуры
Предназначены для натяжения арматурной стали периодического профиля, гладкой стрежневой арматуры при производстве пред/постнапряженного железобетона.
Отличительной особенностью натяжителей является возможность натяжения арматуры различного диаметра без разборки натяжителя.
Предварительное напряжение определяет перспективу развития железобетона в качестве материала для возведения современных зданий и сооружений.
Инновационные методы, используемые в строительстве, базируются на технологии постнапряжения железобетонных конструкций на бетон в процессе строительства; для преднапряжения железобетона при производстве сборных железобетонных конструкций, при ремонте и модернизации мостовых и гидротехнических сооружений, для усиления строительных конструкций.
Отличительной особенностью натяжителей арматуры «Энерпром» является возможность натяжения арматуры различного диаметра без разборки натяжителя и работа с различными арматурными элементами (стержневая, канатная).
*) Наружный анкерный зажим натяжения в комплект поставки не входит.
Натяжитель арматуры соответствует нормативным документам Таможенного Союза,. Регистрационный номер декларации о соответствии ТС №RU Д-RU.АЛ32.В.03511
|
Параметры |
Значения |
|
|
ДП-НС25Г100 |
ДП-НС15Г100 |
|
|
Максимальное давление, МПа |
65 |
60 |
|
Максимальное усилие натяжения, тс |
25 |
15 |
|
Эффективная площадь поршня натяжителя, мм2 |
3 770 |
2611,45 |
|
Диаметр арматуры, мм |
14; 16; 18 |
6; 8; 10; 12; 14; 16 |
|
Выпуск арматуры, мин, мм |
490 |
450 |
|
В комплекте поставки: |
||
|
сменные толкатели для анкерных зажимов, тип/ Ø арматуры /диаметр носика, мм |
А50-38/ Ø 18/ Ø 60, А45-34/ Ø14-16/Ø 57 |
А30-22/Ø6-9/ Ø56;А 38-28/Ø9-13/ Ø56;А 45-34/ Ø12-16/ Ø56 |
|
сменные наконечники для анкерных зажимов |
А50-38, А45-34 |
А30-22,А 38-28,А 45-34 |
|
Рекомендуемые анкерные зажимы фирмыPaul (или аналогичные): |
||
|
для стержневой арматуры; |
А 45-34 с клиньями 34N для арматуры Ø14-16мм; А 50-38 с клиньями 38S для арматуры Ø18 мм. |
А30-22 для арматуры Ø6-9мм; А 38-28 для арматуры Ø9-13мм; А 45-34 для арматуры Ø12-16мм |
|
Класс арматурной стали ГОСТ 5781-82 |
А – II (A300); A – III (A400); A – IV (A600); A – V (A800); A – VI (A1000) |
|
|
Ход штока, мм |
100 |
|
|
Рабочий объем, л |
0,38 |
0,3 |
|
Габариты, мм, ДхШхВ |
416х255х120 |
395х126х177 |
|
Масса, кг |
21 |
13,4 |
*) Диапазон температур окружающей среды, °С, от – 30 до + 40.
Рабочая жидкость: при температуре окружающей среды -20…+40°С:
ВМГЗ ТУ 38.101479, МГЕ-10А ОСТ 38-01281.
При температуре окружающей среды ниже -20°С:
ПМС-20РК ТУ6-0511687721-022-97; Teboil Hydraulic Oil норвежский стандарт SS1554 34 AV, DIN 51524 часть 3 (HVLP); Vickers 1-286-S, M-2950-S.

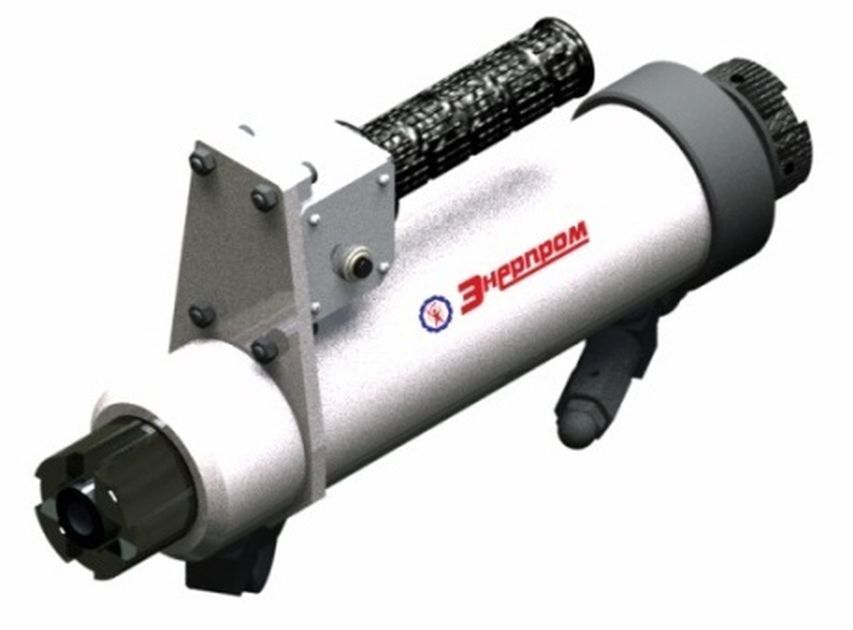

Натяжитель выполнен как домкрат с полым штоком с гидравлическим возвратом поршня; включает:
- сменный толкатель,1;
- сменный наконечник, 2, соединенный с поршнем;
- корпус;
- рукоятку с кнопками управления, натяжение -возврат.
Управление натяжителем выполняют с кнопочного пульта на рукоятке, соединенного кабелем с насосной станции с 4-х-линейным 3-х-позиционным гидрораспределителем с электромагнитным управлением, НЭЭ-2,0И10Т1-НЭ1. Настройка насосной станции на необходимое усилие натяжения выполняется посредством регулировочно- перепускного клапана насосной станции.
Для увеличения производительности работ применить станцию насосную, автоматическую, НЭЭ-2,0Н40Т1-НА: электропривод 380В, номинальное давление 70 МПа, подача 2 л/мин; 4-х- линейный 3-х- позиционный гидрораспределитель с электромагнитным управлением; гидроаппаратура управления, датчик давления, манометр TM510; контроллер с тактильной панелью управления усилием натяжения; бак 40 л, защитный корпус, ложемент для домкрата, консоль (балансир-опция), на колесной раме.
