Установка для испытания стяжных болтов М30 модель У-10/1

Установка У-10/1 предназначена для испытания стяжных болтов М30 на растяжение.

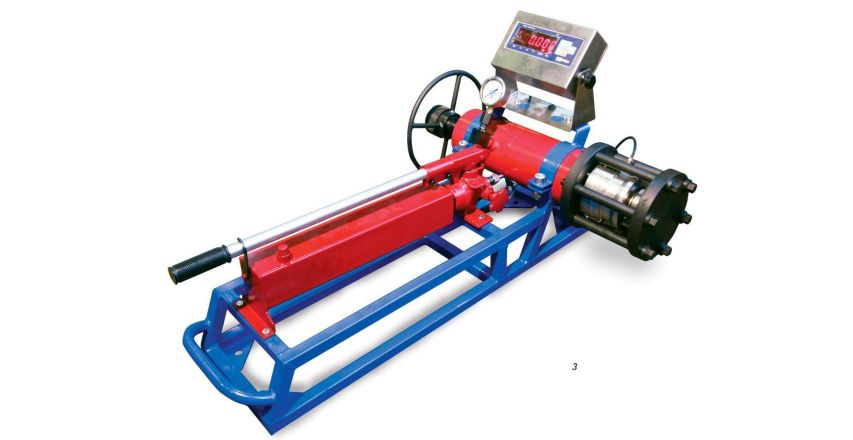

Установка состоит из рамы с установленными на ней гидродомкратом, ручным насосом, тензометрическим датчиком, который соединен кабелем с прибором весоизмерительным. На домкрате установлен манометр. Для регулировки установки под необходимую длину болта имеется регулировочный винт со штурвалом, на торец которого устанавливается защитный колпачок. Для вворачивания испытываемого болта предназначен переходник.

С помощью ручного насоса рабочая жидкость подается в домкрат, шток которого, перемещаясь, воздействует на испытываемый стяжной болт, ввернутый в переходник который связан с тензометрическим датчиком. При этом происходит сжатие тензометрического датчика, и он подает сигнал на весоизмерительный прибор, который показывает растягивающее усилие, воздействующее на испытываемый стяжной болт. Для электропитания тензометрического датчика и весоизмерительного прибора служит аккумулятор, встроенный в весоизмерительный прибор.

При необходимости зарядка аккумулятора осуществляется при помощи кабеля с вилкой от сети 220V (более подробно смотри паспорт на весоизмерительный прибор).

Установка поставляется в комплекте с ЗИП в соответствии с паспортом изделия.
