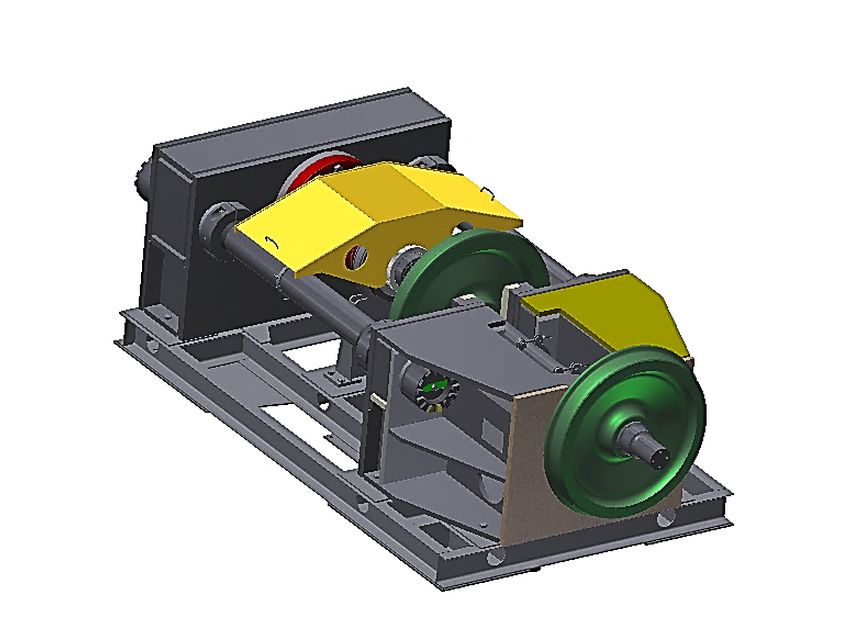

Стенд для распрессовки колес с осей колесных пар СКР-630

Стенд СКР-630 предназначен для распрессовки осей колесных пар РУ1, РУ1Ш, РВ2Ш грузовых железнодорожных вагонов.

Стенд поставляется в комплекте с насосной станцией, траверсой оси колесной пары, устройством подъемно-поворотным (далее УПП), комплектом РВДИ (4 шт).

В комплекте поставки три стакана и три медных вкладыша для каждого типа осей колёсных пар – РУ1, РУ1Ш, РВ2Ш.

Изделие выполнено в климатическом исполнении УХЛ категории размещения 4 по ГОСТ 15150-69.

ОСЕНОВНЫЕ ЧАСТИ СТЕНДА:

• домкрат;
• опора домкрата;
• опора оси колёсной пары;
• шпильки силовые в сборе;
• стойка опорная;
• основание;
• устройство подъемно-поворотное (далее УПП);
• кожух защитный;
• датчик, ограничивающий ход штока домкрата;
• насосная станция;
• рукава высокого давления (РВД) домкрата и УПП.

УПП предназначено для механизации работ с осью колесной пары при распрессовке (размещение, подъем, разворот на 180 градусов, опускание, последующий подъем) и включает гидроцилиндр, ложемент с захватами. Для такелажа оси колесной пары при распрессовке (укладка в ложемент УПП перемещение на стапель) предназначена траверса оси колесной пары, подвешиваемая на крюк цехового электротельфера.

Насосная станция с гидравлическим блоком управления и электрооборудованием поставляется в виде отдельного агрегата и может быть установлена в любом удобном месте, обеспечивает гидропитание и управление работой домкрата распрессовки и УПП. Станция насосная 2НЭЭ10/70-25/5И100Т2-ПП-РКП: с электроприводом, двухпортовая, два 4-х-линейных 3-х-позиционных гидрораспределителей с электромагнитным управлением, двухступенчатая, давление на 1/2 ступени 10/70 МПа, подача на 1/2 ступени 25/5 л/мин, бак 100 л, 380 В.

Выпрессовка колеса осуществляется за счёт усилия штока домкрата, возникающего при подаче гидравлической жидкости под давлением в его поршневую полость.

Возврат штока в исходное положение происходит при подаче гидравлической жидкости в штоковую полость гидроцилиндра.



Параметры		СКР-630
домкрат распрессовки	Номинальное усилие, тс	630
	Ном. давление, MПа	67
	Ход поpшня, мм	365
	Скорость рабочего хода, мм/c	2,52
	Рабочий объем гидравлической жидкости, дм3	36
Гидроцилиндр УПП	Ном. уcилие, тс	3,6
	Ном. давление, МПa	10
	Ход поршня, мм	800
	Рабочий объем гидравлической жидкоcти, дм3	6,28
	Скорость рабочего хода домкрата УПП, мм/с	40
Рабочая жидкость		ВМГЗ ТУ 38 101479 МГЕ-10А ОСТ 38 01281
Температура окружающей среды, °С		от минус 30 до плюс 40
Габаритные размеры: ДхШхВ, мм		3394х1888х1397
Нижний габарит гидроцилиндра подъемно-поворотного устройства, мм		-268
Масса, кг		8 454
