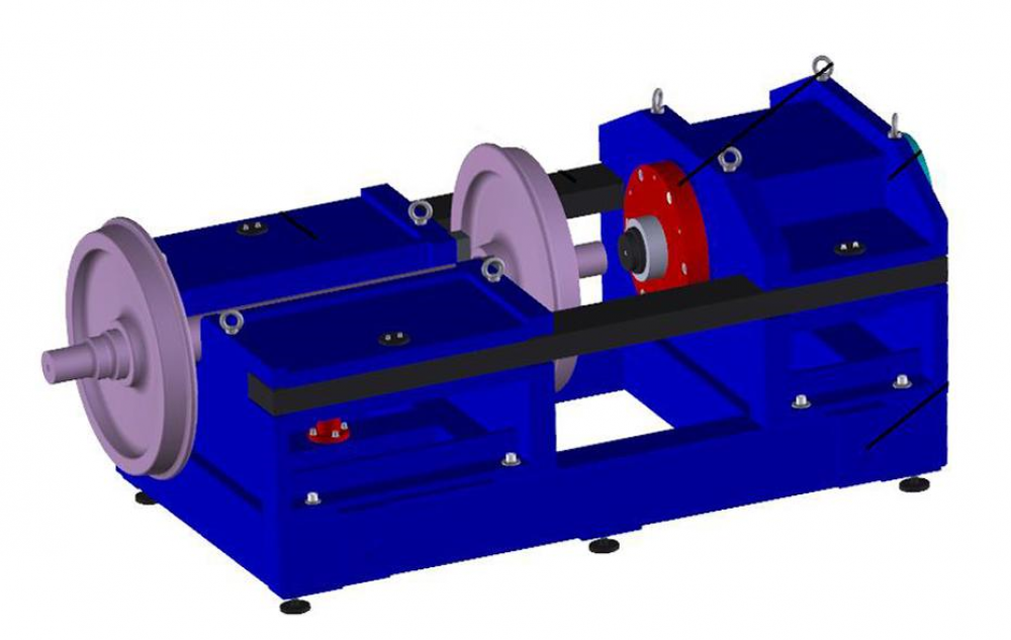

Стенд демонтажа колес с осей колесных пар, ПГКП-630

Горизонтальный гидравлический пресс модели ПГКП-630 предназначен для демонтажа колес с оси колесной пары типа РУ1Ш и РВ2Ш грузовых вагонов.

ОСНОВНЫЕ УЗЛЫ ПРЕССА:

• Рама
• Траверса с силовым гидроцилиндром
• Силовой гидроцилиндр
• Тяга
• Опорная траверса
• Электрическое оборудование
• Гидравлический привод

Рама выполнена сварной из металлических профилей и листов и устанавливается на фундамент. Траверса с силовым гидроцилиндром в центре, обеспечивающим прессовочное усилие пресса, крепится к раме усиленными болтами. На торце плунжера гидроцилиндра расположен упор для распрессовки.

Опорная траверса крепится к раме усиленными болтами; в нижней части опорной траверсы установлен цилиндр, обеспечивающий подъем и разворот колесной пары. На плунжере гидроцилиндра установлено призматическое крепление.

Гидравлический привод предназначен для обеспечения работы гидравлических систем пресса и расположен на отдельной раме. Фундаментная рама образует сборный поддон, который улавливает возможные мелкие утечки гидравлического масла, которое можно легко откачать из поддона.
Гидравлический привод состоит из насосных агрегатов, контура управления для рабочего плунжера, контура фильтрации, бака для рабочей жидкости и гидравлических блоков управления.
Электрическое оборудование обеспечивает питание и управление пресса; состоит из силового и управляющего распределительных щитов, главной панели управления, вспомогательного пульта управления, разводки кабелей с переходными клеммами.
Силовой распределительный шкаф обеспечивает питание и защиту приводов и питается от системы 3 PEN ~ 50Гц (400 В). Для защиты от несанкционированного проникновения посторонними лицами к главному выключателю электрического оборудования имеется специальный блокирующий замок.

ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ ПРИ РАСПРЕССОВКЕ КОЛЕС С ОСИ КОЛЕСНОЙ ПАРЫ:

1. Загрузка колесной пары в подъемный механизм;
2. Опускание колесной пары на призматические подставки;
3. Подвод силового гидроцилиндра на скорости холостого хода 30 мм/сек и прижим спрессовываемого колеса к опорной плите;
4. Выпрессовка оси из колеса на рабочей скорости 3 мм/сек;
5. Отвод силового гидроцилиндра на скорости холостого хода 40 мм/сек от спрессованного колеса;
6. Возвращение рабочего плунжера в рабочее положение и одновременная выгрузка выпрессованного колеса от опорной плиты;
7. Подъем, разворот и опускание колесной пары на призматические подставки;
8. Подвод силового гидроцилиндра на скорости холостого хода 30 мм/сек и прижим спрессовываемого колеса к опорной плите;
9. Выпрессовка оси из колеса на рабочей скорости 3 мм/сек;
10. Отвод силового гидроцилиндра на скорости холостого хода 40 мм/сек от спрессованного колеса;
11. Выгрузка выпрессованных колес и оси из пресса;

Прессы для распрессовки колесных пар изготавливаются как в базовом варианте, так и с расширенными опциями.
