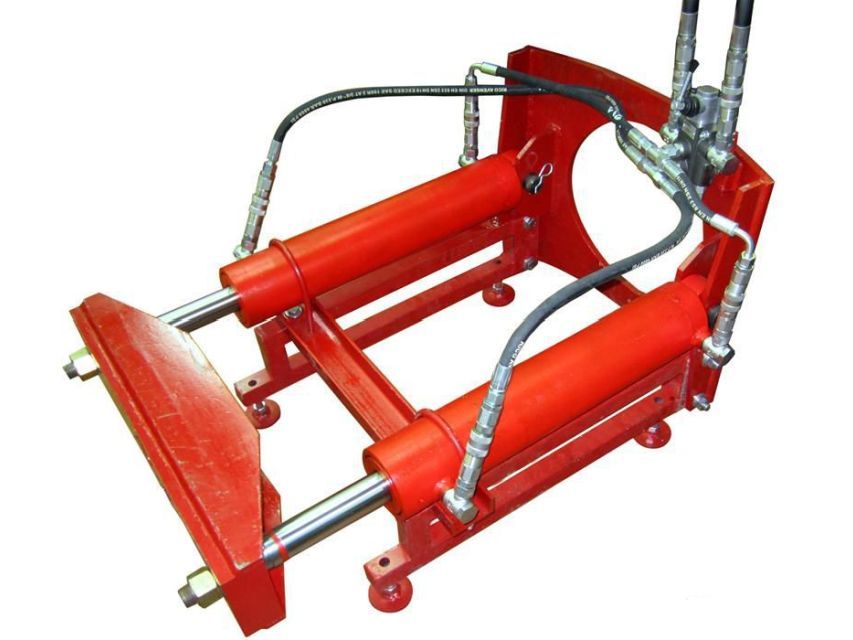

Установка управляемого прокола колодезного исполнения УПГК-25У

Установка управляемого прокола колодезного исполнения предназначена для прокладки коммуникаций в грунте и ремонте действующих трубопроводов без предварительной отрывки траншеи, в том числе из колодцев диаметром 1500 мм., в грунтах первой, второй и третьей категории.

В разобранном виде проходит через люк колодца диаметром 600 мм.

Основным преимуществом установки УПГК-25У является ее компактность: всего 950 мм в длину и 760 мм в ширину, что позволяет производить работы в условиях плотной городской застройки.

Установка для прокола грунта УПГК-25У является самым бюджетным техническим средством, способным в ряде случаев служить альтернативой сложным и дорогим машинам ГНБ.

В отличие от метода ГНБ, метод прокола грунта выполняется не бурением, а прокалыванием пилотной скважины усилием высокотоннажных гидравлических цилиндров. Прокол обычно применим при работе в грунтах 1 - 3 категории.

Установка для прокола УПГК-25У позволяет выполнять следующие виды работ:

• прокладка новых труб и футляров диаметром до 400 мм;
• замена вышедших из строя трубопроводов методом разрушения старой трубы диаметром до 180 мм с одновременный протяжкой новой; с сохранением рабочего диаметра трубопровода, либо с его предварительным расширением до 1,5 раз.
• прокладка электрокабеля и кабеля связи;

Управление установкой осуществляется при помощи блока гидроуправления. Установка может работать при относительной влажности воздуха до 100%. Источником подачи гидравлической жидкости может служить гидравлическая насосная станция типа НСД-1-20 (НСД-1-40), либо гидросистема любой строительной техники (МТЗ, JCB и т.п.).

Особенности конструкции установки для прокола грунта УПГК-25У:

• Компактность установки позволяет проводить работы из колодцев диаметром 1500 мм., в грунтах первой, второй и третьей категории. В разобранном виде проходит через люк колодца диаметром 600 мм.
• Обслуживание установки осуществляется силами одного человека;
• Небольшой вес установки позволяет осуществлять перевозку любым автомобилем;
• Регулировочные винты позволяют точно задавать направление прокола;
• Использование специальной замковой резьбы позволяет увеличить прочностные характеристики резьбового соединения, срок службы и улучшить свинчивание штанг.
• Тяговые характеристики установки позволяют обеспечить универсальность ее использования - продавливание, прокол, санация.
